Номер по Госреестру СИ: 81488-21
81488-21 Полуприцеп-цистерна
(LAG 0-3-39 CL)
Назначение средства измерений:
Полуприцеп-цистерна LAG 0-3-39 CL (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180705
ID в реестре СИ - 1387453
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна LAG 0-3-39 CL, мод. LAG 0-3-39 CN, -,
Производитель
Изготовитель - LAG Trailers NV
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Полуприцеп-цистерна (LAG 0-3-39 CL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LAG Trailers NV
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81489-21 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81488-21 |
Полуприцеп-цистерна, LAG 0-3-39 CL LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81487-21 |
Полуприцеп-цистерна, LAG 0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81875-21 |
Автоцистерна, SCANIA P 360 DB6X2* 4MNA LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91633-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91682-24 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91840-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
93060-24 |
Полуприцеп-цистерна, LAG 03-34-TP LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Бесплатный
Кто поверяет Полуприцеп-цистерна (LAG 0-3-39 CL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 4 | 2 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 3 | 1 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (LAG 0-3-39 CL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Паспорте, раздел 9.Нормативные и технические документы
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на пять изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в серый цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.
Общий вид полуприцепа-цистерны LAG 0-3-39 CL зав.№ YB4L0223399802107 представлен на рисунках 1-2.

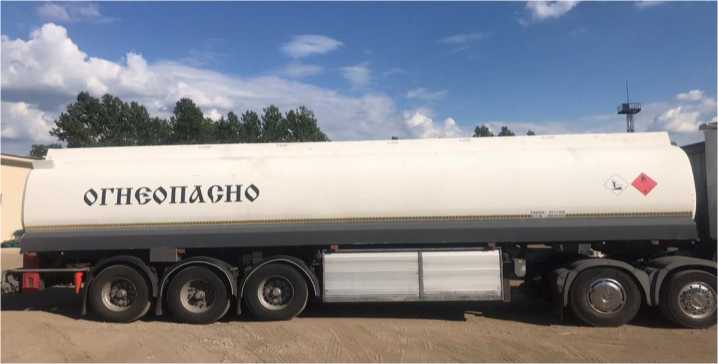

Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-39 CL

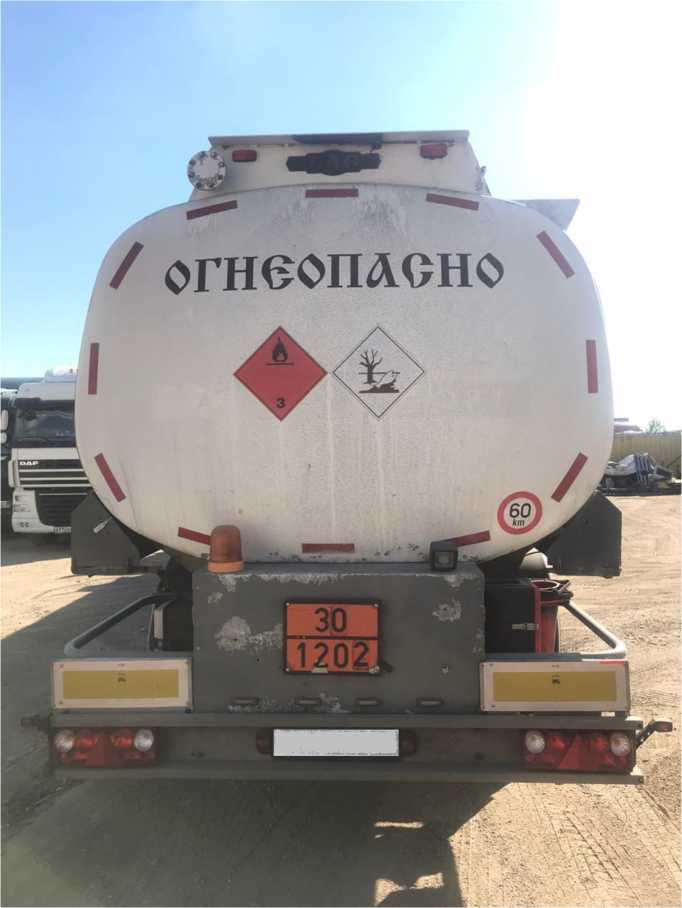

Рисунок 2 - Общий вид полуприцепа-цистерны LAG 0-3-39 CL

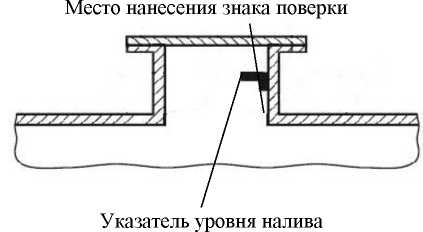

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Программное обеспечение отсутствует
Таблица 2 -
|
Наименование |
Обозначение |
Кол-во, шт |
|
Полуприцеп-цистерна |
LAG 0-3-39 CL |
1 |
|
Паспорт |
- |
1 |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Заводской номер |
YB4L0223399802107 |
|
Номинальная вместимость, дм3 |
39000 |
|
Количество секций, шт. |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
6711 |
|
Габаритные размеры, мм, не более - длина |
11230 |
|
- ширина |
2530 |
|
- высота |
3270 |
|
Температура окружающей среды при эксплуатации, °С |
от минус 45 до плюс 40 |
