Номер по Госреестру СИ: 91840-24
91840-24 Полуприцеп-цистерна
(LAG 0-3-39Т)
Назначение средства измерений:
Полуприцеп-цистерна LAG 0-3-39Т (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 10.04.2024
Срок свидетельства -
Номер записи - 193712
ID в реестре СИ - 1415665
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LAG 0-3-39T,
Производитель
Изготовитель - LAG Trailers NV
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№916 от 2024.04.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Полуприцеп-цистерна (LAG 0-3-39Т)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LAG Trailers NV
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81489-21 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81488-21 |
Полуприцеп-цистерна, LAG 0-3-39 CL LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81487-21 |
Полуприцеп-цистерна, LAG 0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81875-21 |
Автоцистерна, SCANIA P 360 DB6X2* 4MNA LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91633-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91682-24 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91840-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
93060-24 |
Полуприцеп-цистерна, LAG 03-34-TP LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Полуприцеп-цистерна (LAG 0-3-39Т)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (LAG 0-3-39Т)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в Паспорте «Полуприцеп-цистерна LAG 0-3-39Т», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
ПравообладательLAG Trailers NV, Бельгия
Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgie
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на шесть изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в серый цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.
Общий вид полуприцепа-цистерны LAG 0-3-39Т представлен на рисунках 1-2.

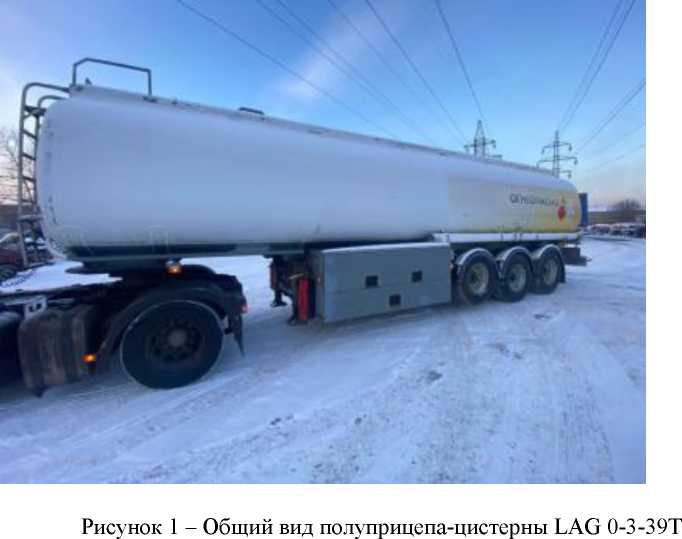

Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

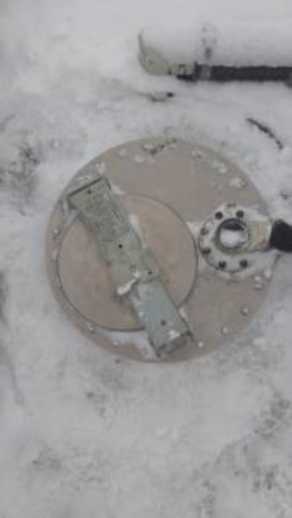

Рисунок 2 - Общий вид крышки горловины полуприцепа-цистерны LAG 0-3-39Т
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
[Указате. зъ уровня
Б (4:1)
Верхний борт
цистерны
Место О.зя нанесения
знака поверки

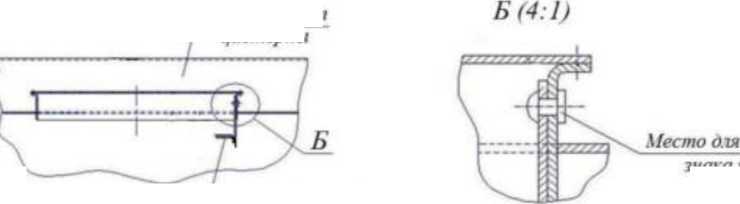

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
37700 |
|
Вместимость 1 секции, дм3 |
9350 |
|
Вместимость 2 секции, дм3 |
4750 |
|
Вместимость 3 секции, дм3 |
4750 |
|
Вместимость 4 секции, дм3 |
4700 |
|
Вместимость 5 секции, дм3 |
4750 |
|
Вместимость 6 секции, дм3 |
9400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
5850 |
|
Габаритные размеры, мм, не более
|
11220 2380 3620 |
|
Температура окружающей среды при эксплуатации, °С |
от - 45 до + 40 |
