Сведения о средстве измерений: 91633-24 Полуприцеп-цистерна

Номер по Госреестру СИ: 91633-24
91633-24 Полуприцеп-цистерна
(LAG 0-3-39Т)

Назначение средства измерений:
Полуприцеп-цистерна LAG 0-3-39Т (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 3
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 4
Внешний вид.
Полуприцеп-цистерна
Рисунок № 4

Общие сведения

Дата публикации - 19.03.2024
Срок свидетельства -
Номер записи - 193521
ID в реестре СИ - 1415255
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - LAG Trailers NV
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№734 от 2024.03.18 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Полуприцеп-цистерна (LAG 0-3-39Т)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений LAG Trailers NV

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81489-21

Полуприцеп-цистерна, LAG
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
81488-21

Полуприцеп-цистерна, LAG 0-3-39 CL
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
81487-21

Полуприцеп-цистерна, LAG 0-3-39T
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
81875-21

Автоцистерна, SCANIA P 360 DB6X2* 4MNA
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
91633-24

Полуприцеп-цистерна, LAG 0-3-39Т
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
91682-24

Полуприцеп-цистерна, LAG
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
91840-24

Полуприцеп-цистерна, LAG 0-3-39Т
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
92922-24

Полуприцеп-цистерна, LAG-0-3-39T
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
92922-24

Полуприцеп-цистерна, LAG-0-3-39T
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
1 год
93060-24

Полуприцеп-цистерна, LAG 03-34-TP
LAG Trailers NV (БЕЛЬГИЯ )
ОТ
МП
2 года

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцеп-цистерна (LAG 0-3-39Т)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Полуприцеп-цистерна (LAG 0-3-39Т)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна LAG 0-3-39Т», раздел 8.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.

Правообладатель

LAG Trailers NV, Бельгия

Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgie

Изготовитель

LAG Trailers NV, Бельгия
Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgiё

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru

Правообладатель

LAG Trailers NV, Бельгия
Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgie

Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на пять изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

ППЦ окрашена в серый цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства крепятся на передней стороне рамы, перевозящий опасный груз.

Общий вид полуприцепа-цистерны LAG 0-3-39Т представлен на рисунках 1-3.

Внешний вид. Полуприцеп-цистерна (LAG 0-3-39Т), http://oei-analitika.ru

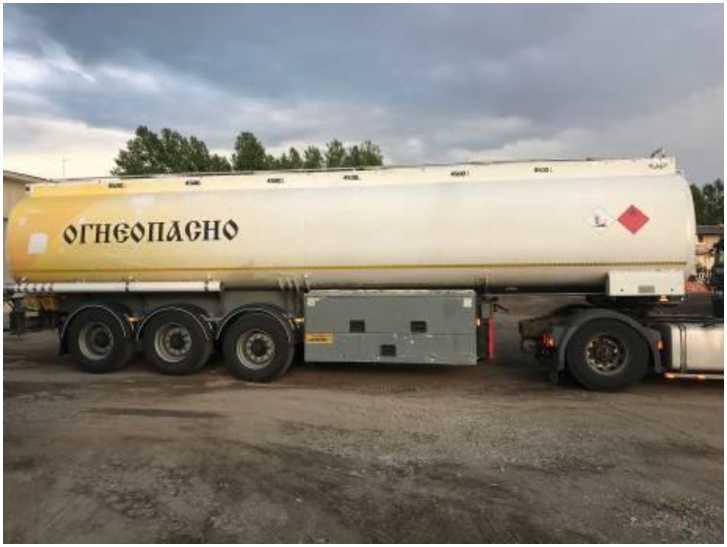

Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

Внешний вид. Полуприцеп-цистерна (LAG 0-3-39Т), http://oei-analitika.ru

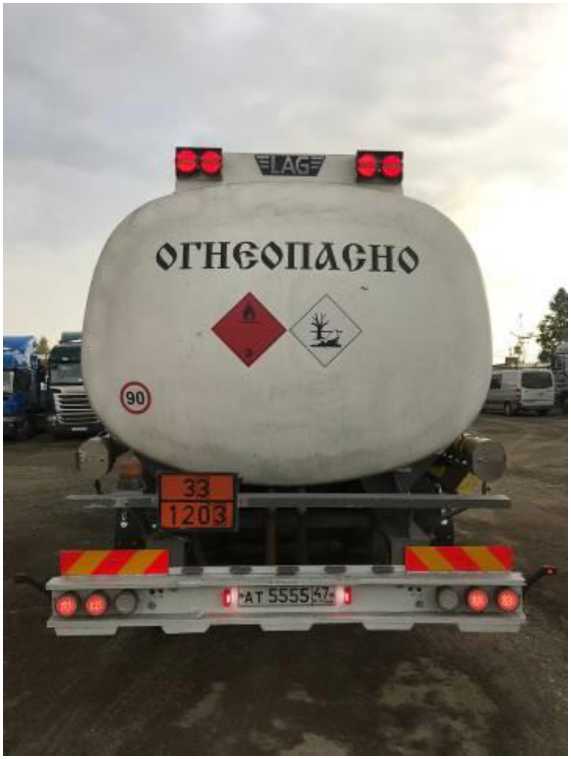

Рисунок 2 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

Внешний вид. Полуприцеп-цистерна (LAG 0-3-39Т), http://oei-analitika.ru

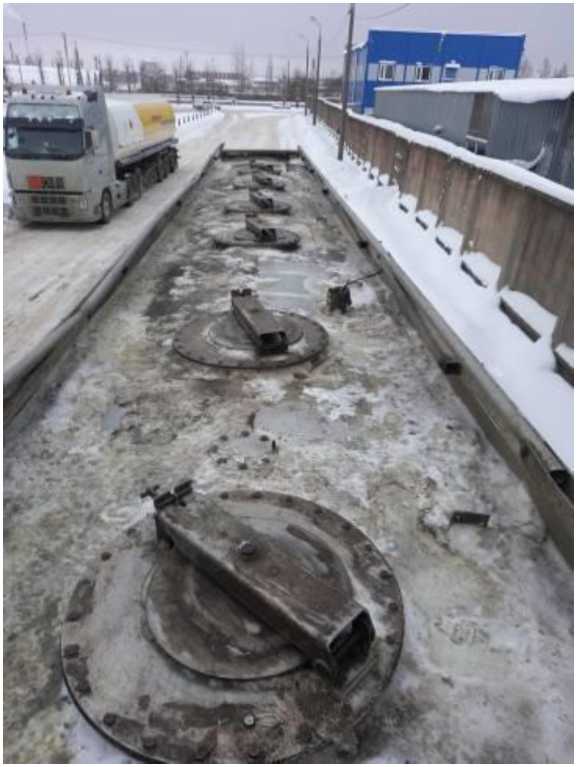

Рисунок 3 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4:

Внешний вид. Полуприцеп-цистерна (LAG 0-3-39Т), http://oei-analitika.ru

казатель уровня

Место Оля нанесения

знака поверки

Верхний борт

цистерны

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки.

Знак поверки наносится на свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.


Таблица 2 -

№ п/п

Наименование

Обозначение

Кол-во, шт

Примечание

1

Полуприцеп-цистерна

LAG 0-3-39Т

1

зав. № YB41010037L034980

2

Паспорт

-

1

-


Таблица 1 -

Наименование характеристики

Значение

Номинальная вместимость, дм3

35000

Вместимость 1 секции, дм3

8500

Вместимость 2 секции, дм3

4500

Вместимость 3 секции, дм3

4500

Вместимость 4 секции, дм3

4500

Вместимость 5 секции, дм3

4500

Вместимость 6 секции, дм3

8500

Количество секций, шт.

6

Пределы допускаемой относительной погрешности определения вместимости, %

±0,4

Разность между номинальной и действительной вместимостью, %, не более

±1,5

Снаряженная масса, кг, не более

5850

Габаритные размеры, мм, не более

- длина

11460

- ширина

2500

- высота

3330

Температура окружающей среды при эксплуатации, °С

от - 45 до + 4 0
