Номер по Госреестру СИ: 81487-21
81487-21 Полуприцеп-цистерна
(LAG 0-3-39T)
Назначение средства измерений:
Полуприцеп-цистерна LAG 0-3-39Т (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна

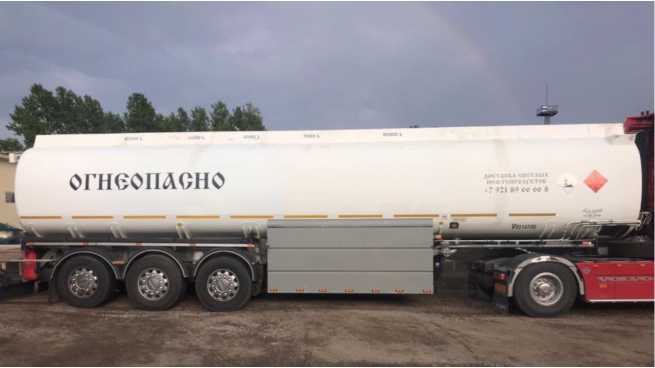

Рисунок № 1
Внешний вид.
Полуприцеп-цистерна

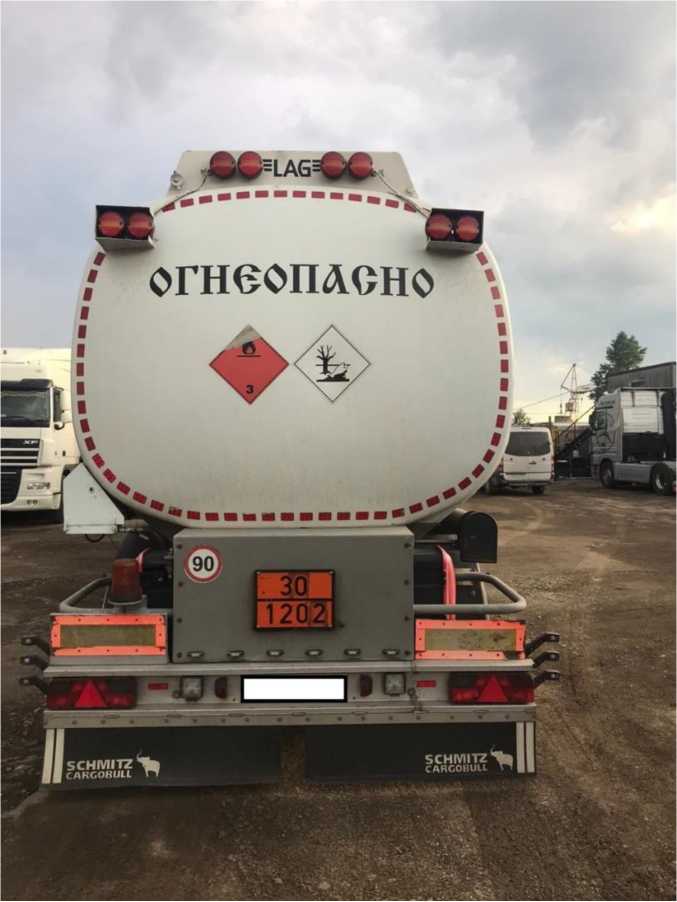

Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180704
ID в реестре СИ - 1387454
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна LAG 0-3-39T, -,
Производитель
Изготовитель - LAG Trailers NV
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Полуприцеп-цистерна (LAG 0-3-39T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LAG Trailers NV
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81489-21 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81488-21 |
Полуприцеп-цистерна, LAG 0-3-39 CL LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81487-21 |
Полуприцеп-цистерна, LAG 0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81875-21 |
Автоцистерна, SCANIA P 360 DB6X2* 4MNA LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91633-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91682-24 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91840-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
93060-24 |
Полуприцеп-цистерна, LAG 03-34-TP LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Полуприцеп-цистерна (LAG 0-3-39T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 6 | 2 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (LAG 0-3-39T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Паспорте, раздел 9.Нормативные и технические документы
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на пять изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в серый цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.
Общий вид полуприцепа-цистерны LAG 0-3-39Т зав.№ YB4L0223390109891 представлен на рисунках 1-2.
Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-39Т
Рисунок 2 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

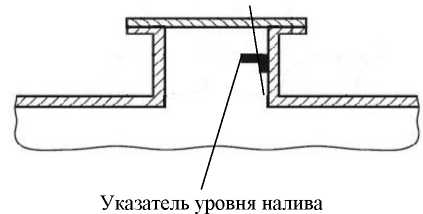

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Место нанесения знака поверки
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Программное обеспечение отсутствует
Таблица 2 -
|
Наименование |
Обозначение |
Кол-во, шт |
|
Полуприцеп-цистерна |
LAG 0-3-39Т |
1 |
|
Паспорт |
- |
1 |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Заводской номер |
YB4L0223390109891 |
|
Номинальная вместимость, дм3 |
39000 |
|
Количество секций, шт. |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
7780 |
|
Габаритные размеры, мм, не более - длина |
11220 |
|
- ширина |
2380 |
|
- высота |
3620 |
|
Температура окружающей среды при эксплуатации, °С |
от минус 45 до плюс 40 |
