Номер по Госреестру СИ: 91682-24
91682-24 Полуприцеп-цистерна
(LAG )
Назначение средства измерений:
Полуприцеп-цистерна LAG (далее - ШЩ,) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 26.03.2024
Срок свидетельства -
Номер записи - 193556
ID в реестре СИ - 1415373
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LAG,
Производитель
Изготовитель - LAG Trailers NV
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№797 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (LAG )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LAG Trailers NV
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81489-21 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81488-21 |
Полуприцеп-цистерна, LAG 0-3-39 CL LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81487-21 |
Полуприцеп-цистерна, LAG 0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
81875-21 |
Автоцистерна, SCANIA P 360 DB6X2* 4MNA LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91633-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91682-24 |
Полуприцеп-цистерна, LAG LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
91840-24 |
Полуприцеп-цистерна, LAG 0-3-39Т LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
92922-24 |
Полуприцеп-цистерна, LAG-0-3-39T LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
93060-24 |
Полуприцеп-цистерна, LAG 03-34-TP LAG Trailers NV (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Полуприцеп-цистерна (LAG )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (LAG )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в Паспорте «Полуприцеп-цистерна LAG», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
ПравообладательLAG Trailers NV, Бельгия
Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Вгее-Ве^ё
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия ПП, основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ПП, состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ПП, на пять изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ПП, является транспортной мерой полной вместимости.
В верхней части каждой секции ПП, приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ПП, окрашена в серый цвет, на боковых сторонах и сзади ПП, имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.
Общий вид полуприцепа-цистерны LAG представлен на рисунках 1-2.

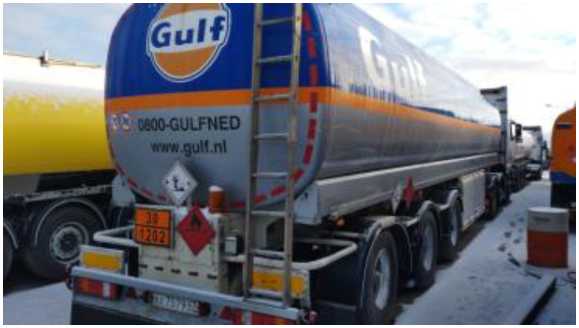

Рисунок 1 - Общий вид полуприцепа-цистерны LAG

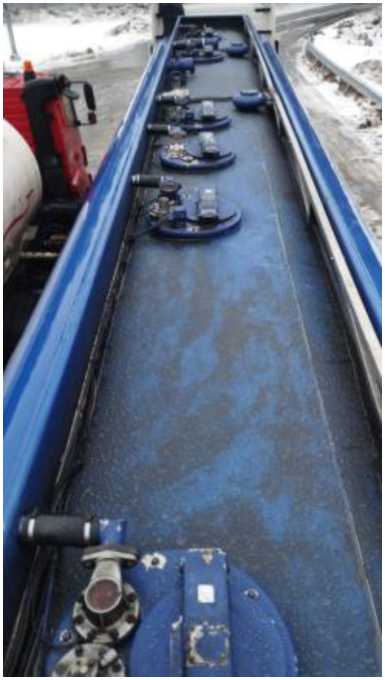

Рисунок 2 - Общий вид полуприцепа-цистерны LAG

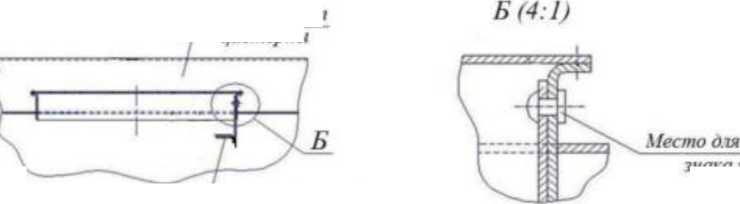

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
/ Указате. п уровня
Б (4:1)
Верхний борт
! цистерны
Место Оля нанесения
знака поверки
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
47000 |
|
Вместимость 1 секции, дм3 |
7000 |
|
Вместимость 2 секции, дм3 |
14000 |
|
Вместимость 3 секции, дм3 |
8000 |
|
Вместимость 4 секции, дм3 |
11000 |
|
Вместимость 5 секции, дм3 |
7000 |
|
Количество секций, шт. |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной | |
|
вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
8880 |
|
Габаритные размеры, мм, не более | |
|
- длина |
12500 |
|
- ширина |
2700 |
|
- высота |
3700 |
|
Температура окружающей среды при эксплуатации, °С |
от - 45 до + 40 |
