Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.

Конструктивно термопреобразователи состоят из одного или двух тонкопленочных или проволочных платиновых ЧЭ, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов. Измерительная вставка может быть помещена в защитную арматуру с различными переходными элементами в виде штуцера, фланца или гильзы. В зависимости от способа подключения к внешней измерительной цепи ТС изготавливают с монтажным элементом или без него, коммутационной головкой или с присоединительными выводами.

Материал защитной арматуры - нержавеющая сталь.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt1O0» по ГОСТ 6651-2009.

Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.

Термопреобразователи имеют три серии: WZP, WZPK, WZPB. Серии ТС различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и способу монтажа.

Термопреобразователи серии WZP состоят из сменной измерительной вставки, к которой присоединена керамическая клеммная колодка и коммутационной головки общепромышленного исполнения (модель WZPх-х3х) и переходного элемента с неподвижным резьбовым соединением (модель WZPх-2хх), с подвижным (модель WZPх-3хх) или неподвижным фланцем (модель WZPх-4хх) или без переходного элемента (модель WZPх-1хх).

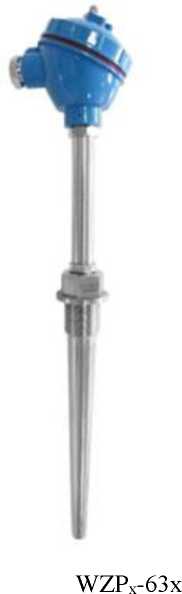

Измерительная вставка модели WZPх-6хх помещена в защитную арматуру конической формы с крепежным болтом. Измерительная вставка моделей WZPх-5хх, WZPх-7хх и WZP^-8хх размещена в защитной арматуре с монтажной удлинительной шейкой.

ТС серии WZP могут изготавливаться и во взрывозащищенном исполнении (модели WZPх-24х, WZPх-44х, WZPх-54х, WZPх-74х, WZPх-84х).

Термопреобразователи серии WZPK выполнены в виде измерительной вставки кабельного типа в оболочке, к которой присоединена коммутационная головка в общепромышленном исполнении «3» (модель WZPх-х3х) или кабель с удлинительными проводами (модель WZPKх-х9х).

Термопреобразователи серии WZPB конструктивно состоят из сменной измерительной вставки в защитном чехле из нержавеющей стали, соединенной с коммутационной головкой, в которую встроен измерительный преобразователь (ИП), преобразующий сигналы ТС в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой сигнал HART-протокола.

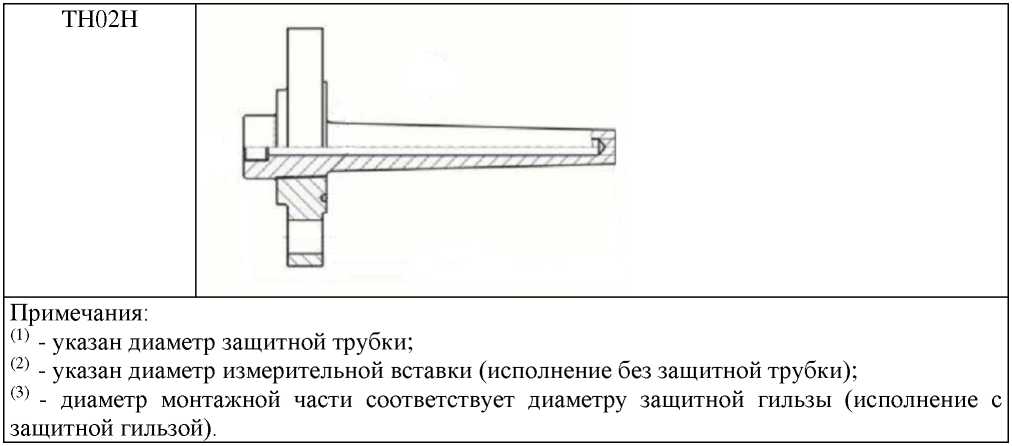

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, различающихся видом присоединения к объекту измерения, формой и материалом.

Расшифровка структуры условного обозначения моделей термопреобразователей приведена в таблицах 1-3.

Таблица 1 - Структура условного обозначения моделей термопреобразователей серии WZP Термопреобразователь сопротивления WZP х - х х х х

1   2 3 4 5

1. Количество чувствительных элементов Без обозначения Один

Два

Отсутствует_____________________________________________

Неподвижное резьбовое соединение_______________________

Подвижный фланец__________________________________

Неподвижный фланец________________________________

Монтажная удлинительная шейка с резьбовым соединением Защитная арматура конической формы с крепежными болтами Монтажная удлинительная шейка________________________

Монтажная удлинительная шейка с неподвижным резьбовым соединением

3. Тип коммутационной головки

Коммутационная головка в общепромышленном исполнении/Водонепроницаемая распределительная коробка

Коммутационная головка во взрывозащищенном исполнении/Взрывозащищенная распределительная коробка

16 мм

12 мм

Без обозначения⁽²⁾

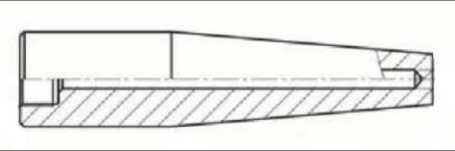

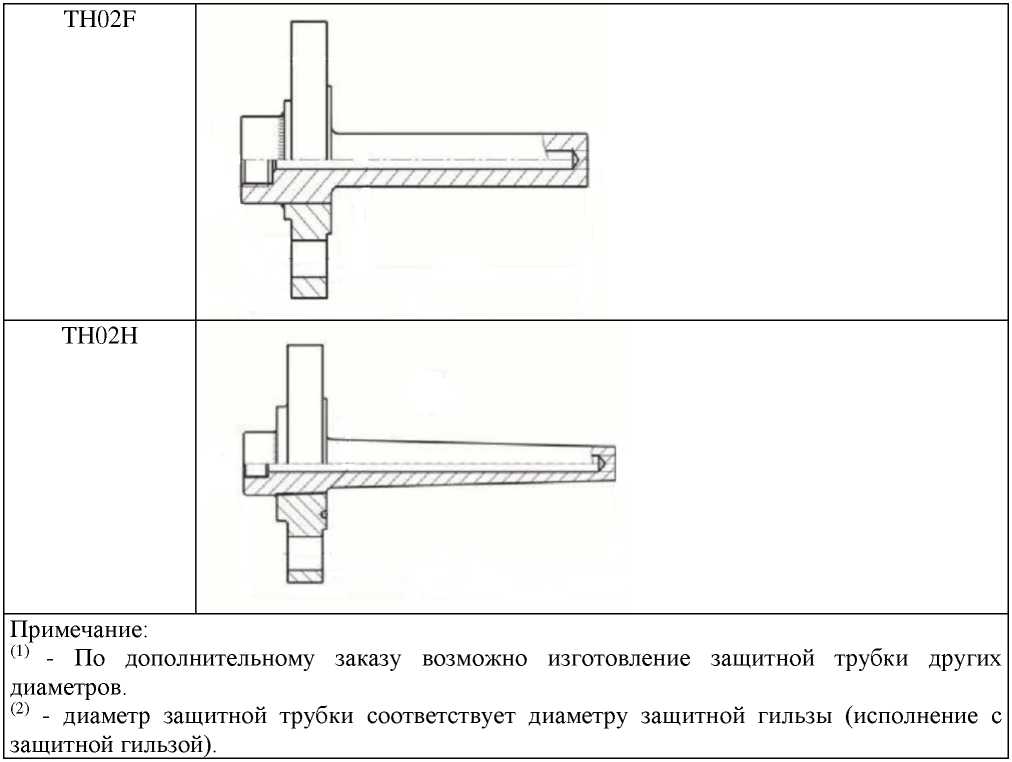

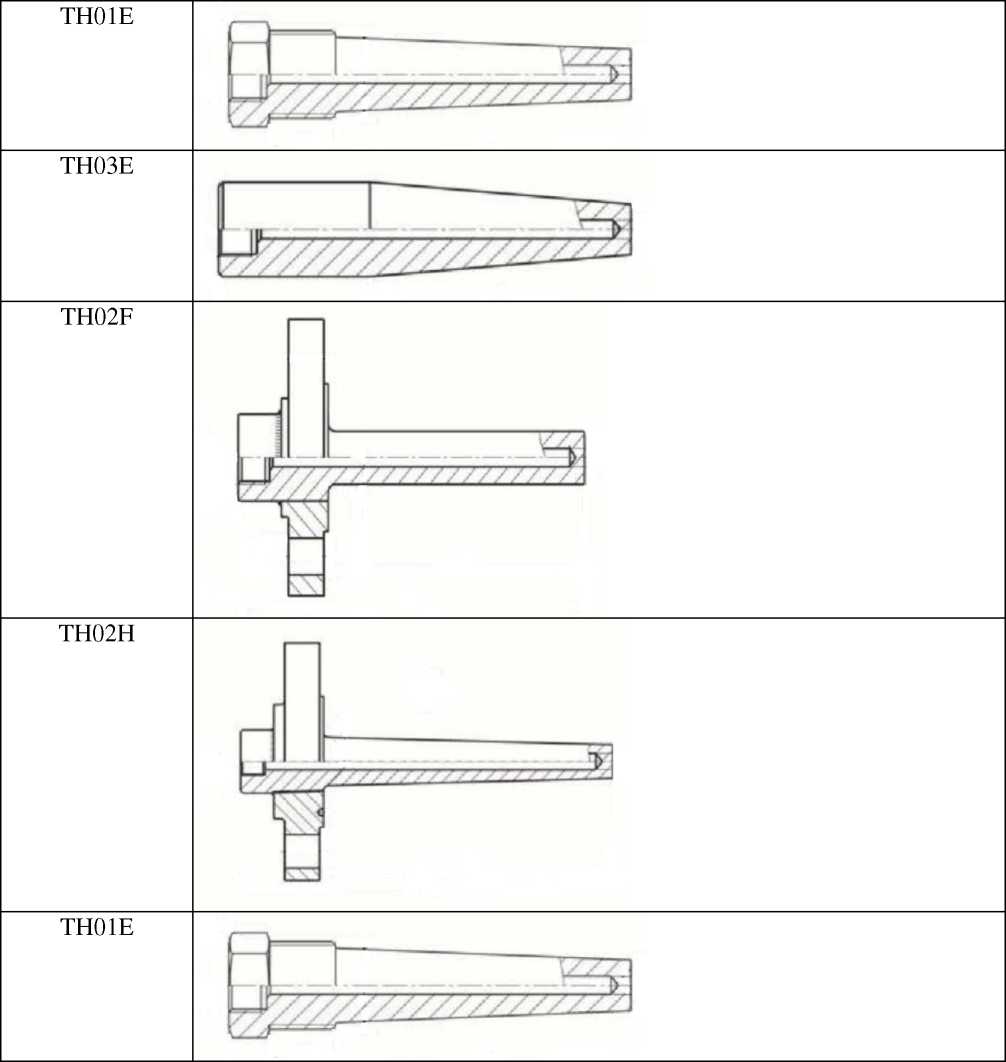

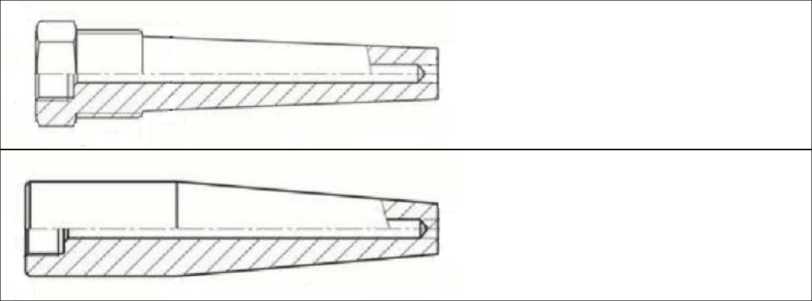

5. Тип защитной гильзы

Отсутствует

Таблица 2 -

обозначения моделей

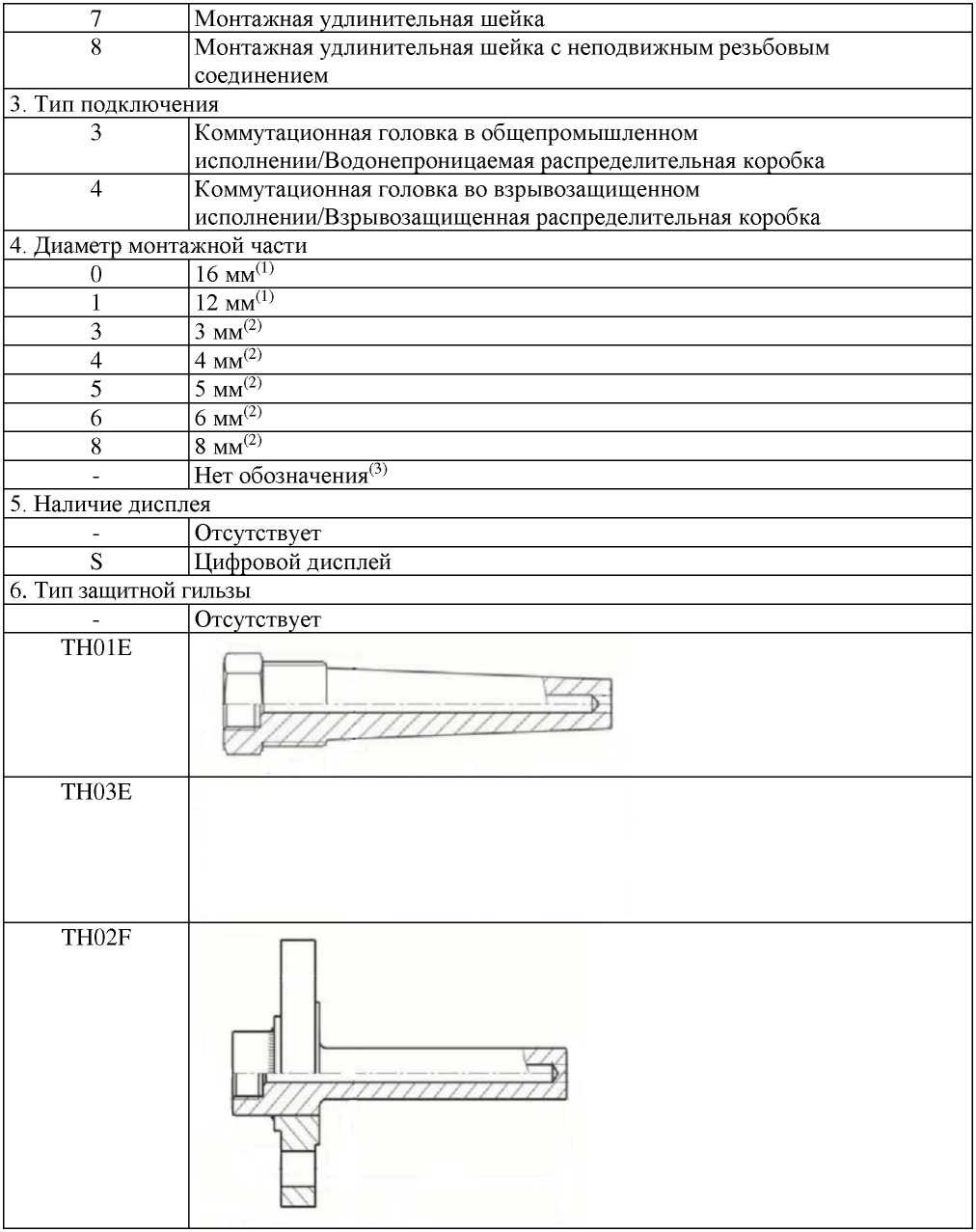

Таблица 3 - Структура условного обозначения моделей термопреобразователей серии WZPB

WZPK

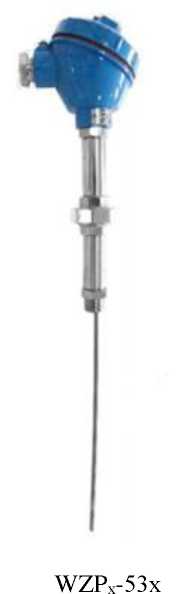

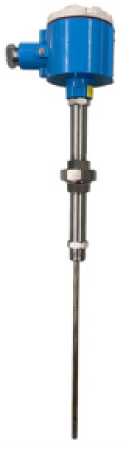

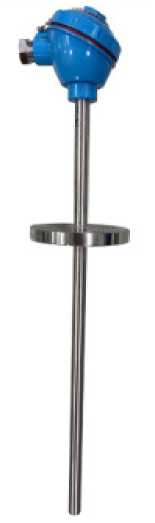

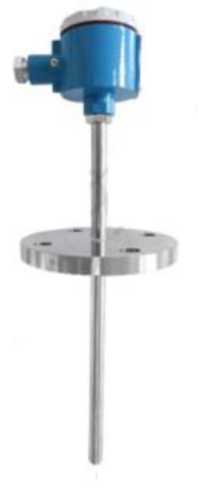

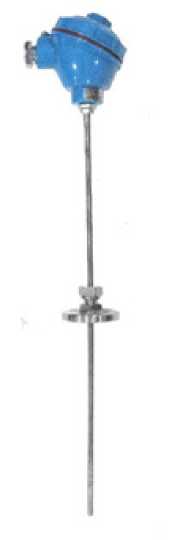

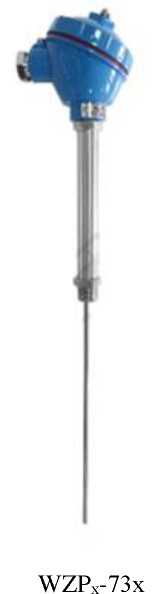

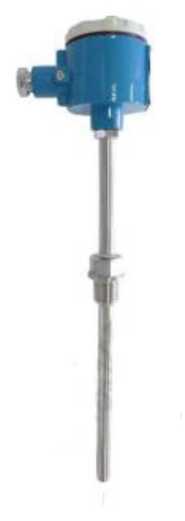

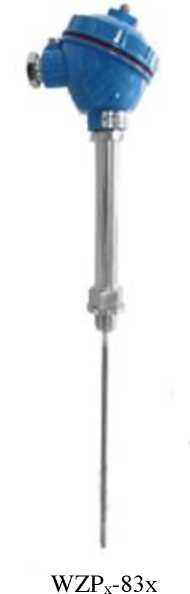

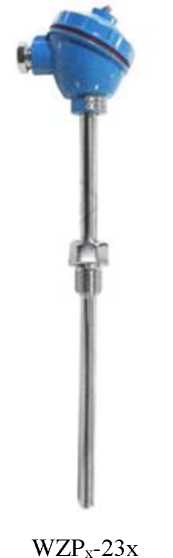

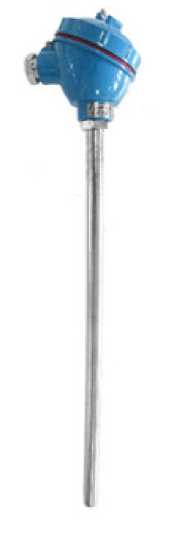

Фотографии вариантов конструктивных исполнений моделей ТС серий WZP, WZPK, WZPB приведены на рисунках 1-3.

Заводской номер ТС в виде обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус или на металлический шильдик ТС методом гравировки или на этикетку, прикрепленную к ТС, типографским способом. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.

Фотографии общего вида некоторых ТС с указанием мест нанесения заводского номера приведены на рисунке 4.

Форма и цветовая гамма коммутационной головки приведенных на рисунках 1-3.

WZPx-13x

WZPx-ЗЗх

WZPx-43x

WZPx-24x

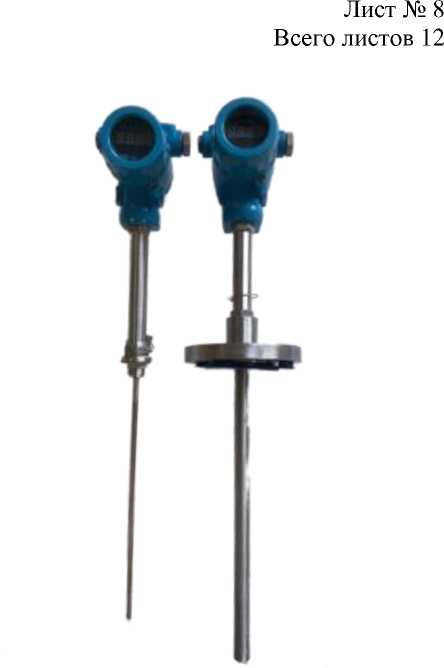

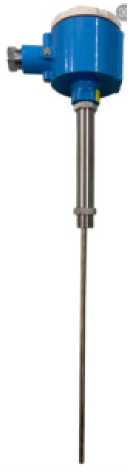

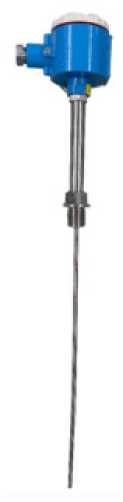

ТС серии WZPB

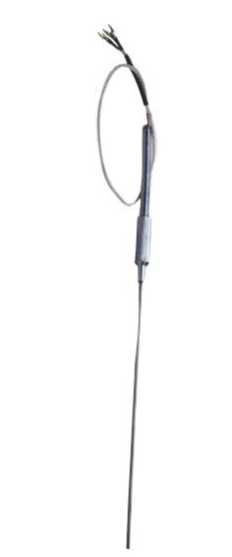

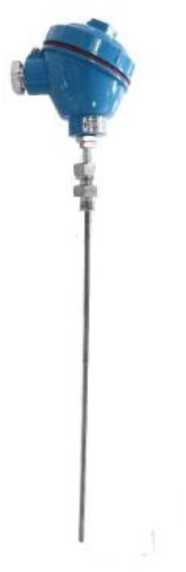

Рисунок 2 - Варианты исполнений моделей ТС Рисунок 3 - Варианты исполнений моделей серии WZPК

Место нанесения заводского номера

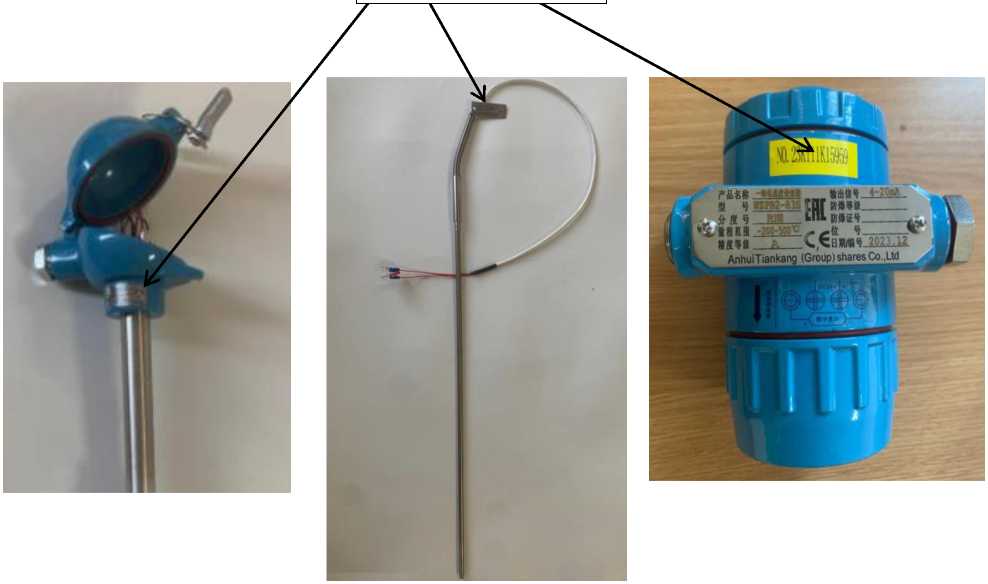

Рисунок 4 - Общий вид ТС с указанием мест нанесения заводского номера

Пломбирование ТС не предусмотрено.

Таблица 7 - Комплектность

Метрологические и основные технические характеристики ТС приведены в таблицах 5, 6.

Таблица 5 -

Таблица 6 - Основные технические
