Номер по Госреестру СИ: 92344-24
92344-24 Термометры биметаллические
(WSS)
Назначение средства измерений:
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Внешний вид.
Термометры биметаллические

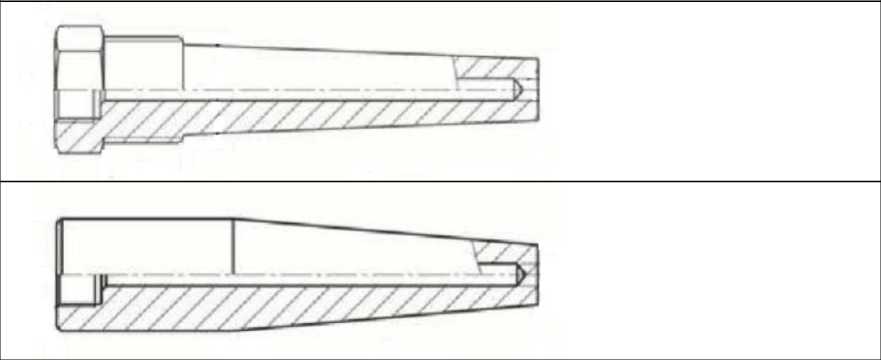

Рисунок № 1
Внешний вид.
Термометры биметаллические

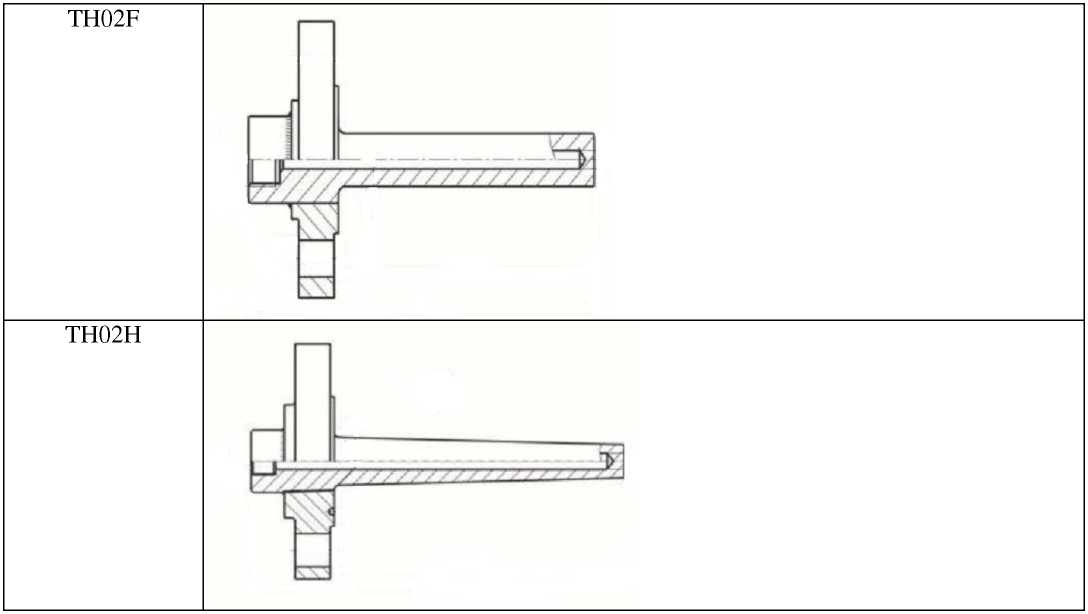

Рисунок № 2
Внешний вид.
Термометры биметаллические

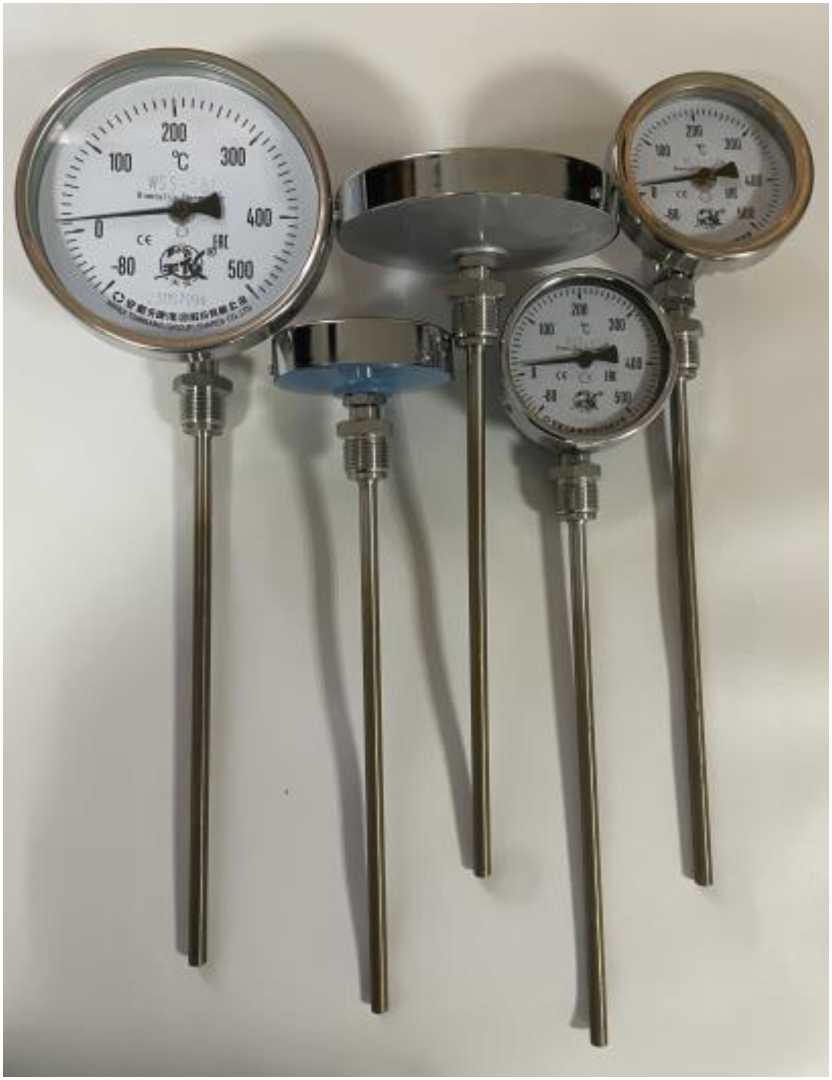

Рисунок № 3
Внешний вид.
Термометры биметаллические

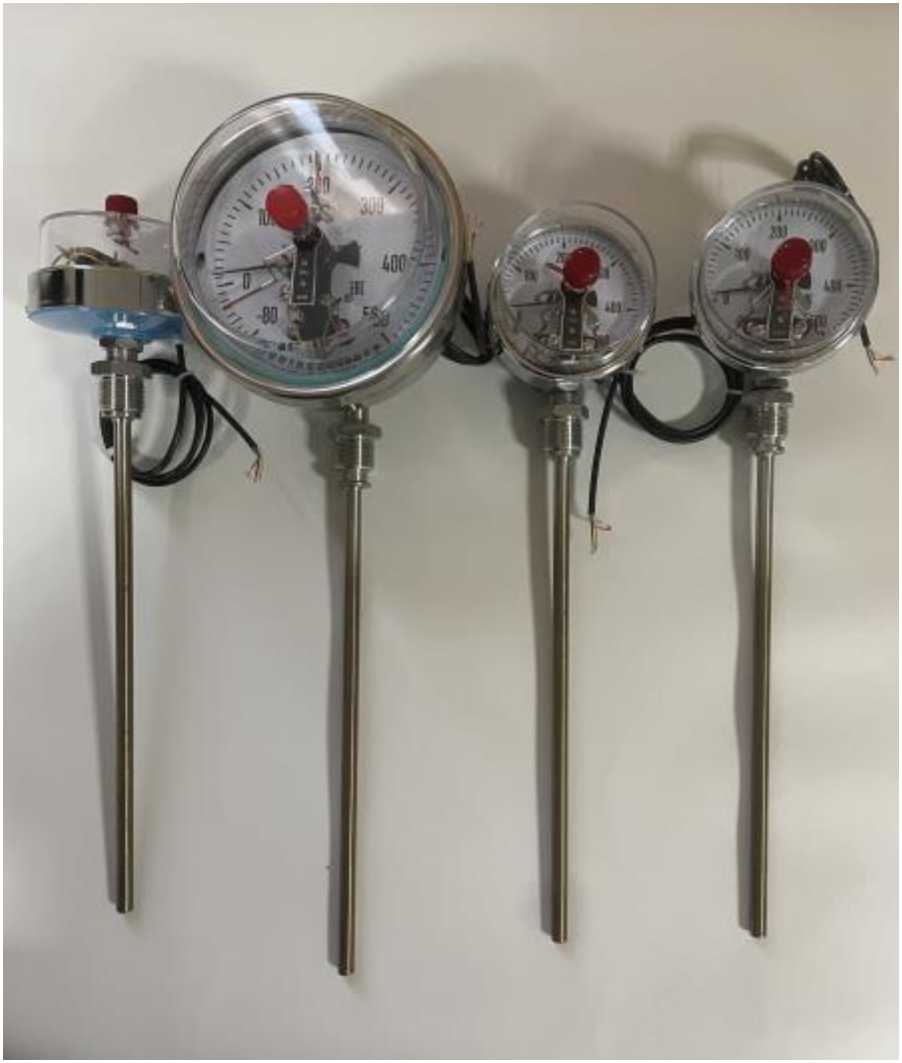

Рисунок № 4
Внешний вид.
Термометры биметаллические

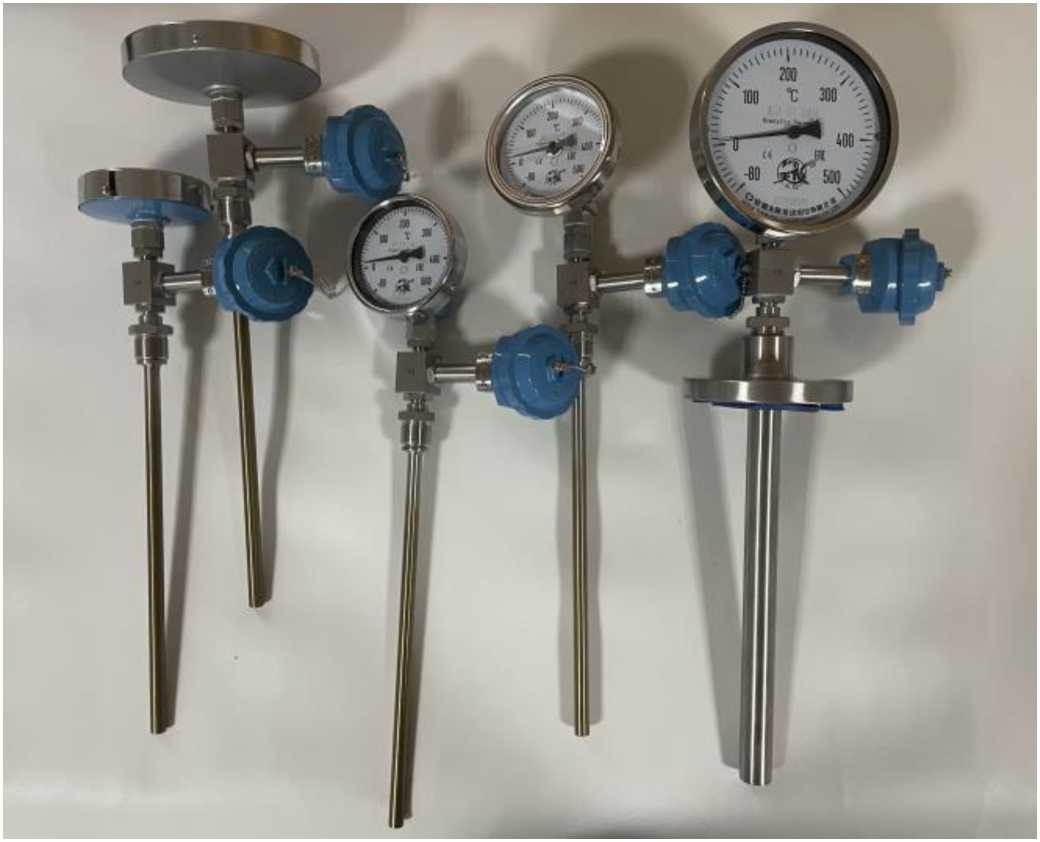

Рисунок № 5
Внешний вид.
Термометры биметаллические
Рисунок № 6
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 10.06.2029
Номер записи - 194162
ID в реестре СИ - 1416890
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. WSS-481-TH03E, WSSX-481, WSS-581, WSS-518-TH02H, WSS-481-TH02H, WSS-481, WSS-401, WSS,
Производитель
Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 146
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Термометры биметаллические (WSS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92344-24 10.06.2029 |
Термометры биметаллические, WSS "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92608-24 08.07.2029 |
Термопреобразователи сопротивления, WZ "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92693-24 19.07.2029 |
Манометры общего назначения, Y "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92702-24 24.07.2029 |
Преобразователи термоэлектрические, WR "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В") |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93234-24 18.09.2029 |
Уровнемеры поплавковые, UHZ-50/S "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93255-24 20.09.2029 |
Расходомеры электромагнитные, ТК1100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93256-24 20.09.2029 |
Расходомеры вихревые, ТК2100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа |
|
93257-24 20.09.2029 |
Уровнемеры магнитные, UHZ-50 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93273-24 23.09.2029 |
Уровнемеры радарные, TKWL-1400 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
|
93286-24 24.09.2029 |
Уровнемеры, TKWL-1300 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Термометры биметаллические (WSS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 36 | 36 | 30 | 6 | 0 | 36 | 30 | 6 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 95 | 84 | 95 | 0 | 0 | 95 | 95 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 15 | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Термометры биметаллические (WSS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: аксиальное, радиальное и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры изготавливаются следующих моделей: WSS, WSSX и WSSP. Термометры модели WSSX оснащены сигнализирующим устройством прямого действия, осуществляющим замыкание и размыкание контактов электрической цепи. Термометры модели WSSP дополнительно оснащены встроенным термопреобразователем сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа Pt100 (по ГОСТ 6651-2009), чувствительный элемент которого находится внутри термобаллона термометра.
В целях предотвращения влияния вибрационных нагрузок и низких температур на работоспособность термометра, корпус может быть заполнен силиконовым маслом.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Термометры моделей WSSX-481 и WSSX-581 могут изготавливаться во взрывозащищенном исполнении.
Обозначение исполнений термометров биметаллических WSS приведены в таблице 1.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
Термометр биметаллический WS □ - □ □ □ □ - □
1 2 3 4 5 6
1. Тип корпуса
S SX
SP
Стандартное исполнение корпуса__________________________________
Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами)________________________________________________
Исполнение в комплекте с термопреобразователем сопротивления
2. Диаметр корпуса, мм
100
150
3. Тип присоединения корпус-штуцер термобаллона
Осевое (аксиальное)____________
Радиальное
Универсальное
4. Тип монтажного присоединения______________________
Отсутствует__________________________
Подвижный штуцер с внешней резьбой Подвижный штуцер с внутренней резьбой Неподвижный штуцер_______________
Неподвижный фланец________________
Втулка резьбовая______________________
Фланец для втулки
0
2
-
3
-
4
-
5
-
6
5. Наличие взрывозащищенного исполнения______
Общепромышленное исполнение
Взрывозащищенное исполнение
6. Тип защитной гильзы
TH01E
TH03E
Отсутствует
Фотографии общего вида термометров биметаллических WSS приведены на рисунке 1. Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера приведен на рисунке 2.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.
Модель WSS
Модель WSSX
Модель WSSP
Рисунок 1 - Общий вид термометров биметаллических WSS

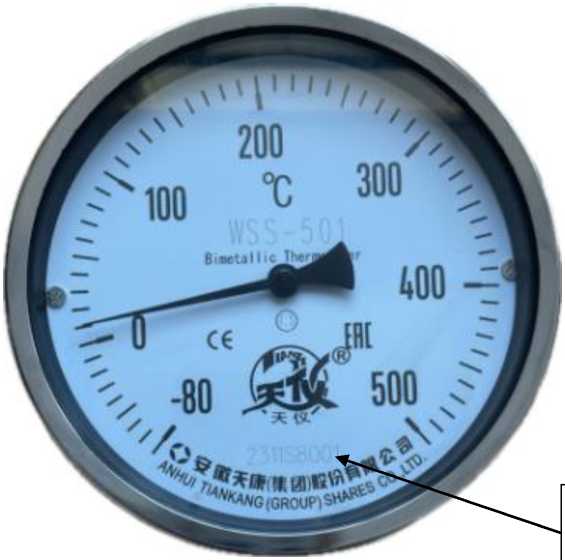

Место нанесения заводского номера
Рисунок 2 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Диапазон измерений температуры (шкала)(1)(2), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности (Л) (2)(3)(4), °С, в зависимости от класса точности | |
|
1,0 |
1,5 | ||
|
от -80 до +40 |
2 |
±2,0 |
±3,0 |
|
от -80 до +500 |
10 |
±5,0 |
±10,0 |
|
от -50 до +50 |
2 |
±1,0 |
±2,0 |
|
от -50 до +100 |
2 |
±2,0 |
±3,0 |
|
от -50 до +150 |
5 |
±2,5 |
±5,0 |
|
от -50 до +200 |
5 |
±2,5 |
±5,0 |
|
от -50 до +300 |
10 |
±5,0 |
±10,0 |
|
от -40 до +60 |
2 |
±1,0 |
±2,0 |
|
от -40 до +80 |
2 |
±1,0 |
±2,0 |
|
от -30 до +150 |
5 |
±2,5 |
±5,0 |
|
Диапазон измерений температуры (шкала)(1)(2), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности (А) (2)(3)(4), °С, в зависимости от класса точности | |
|
1,0 |
1,5 | ||
|
от -20 до +60 |
2 |
±1,0 |
±2,0 |
|
от -20 до +80 |
2 |
±1,0 |
±2,0 |
|
от -20 до +100 |
2 |
±2,0 |
±3,0 |
|
от -20 до +150 |
5 |
±2,5 |
±5,0 |
|
от -20 до +200 |
5 |
±2,5 |
±5,0 |
|
от 0 до +50 |
1 |
±1,0 |
±1,5 |
|
от 0 до +60 |
1 |
±1,0 |
±1,5 |
|
от 0 до +80 |
2 |
±1,0 |
±2,0 |
|
от 0 до +100 |
2 |
±1,0 |
±2,0 |
|
от 0 до +120 |
2 |
±2,0 |
±3,0 |
|
от 0 до +150 |
2 |
±2,0 |
±3,0 |
|
от 0 до +200 |
5 |
±2,5 |
±5,0 |
|
от 0 до +250 |
5 |
±2,5 |
±5,0 |
|
от 0 до +300 |
5 |
±5,0 |
±7,5 |
|
от 0 до +350 |
10 |
±5,0 |
±10,0 |
|
от 0 до +400 |
10 |
±5,0 |
±10,0 |
|
от 0 до +500 |
10 |
±5,0 |
±10,0 |
Примечания:
-
(1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.
-
(2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте.
-
(3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.
-
(4) - Для термометров модели WSSX установлен класс точности 1,5.
-
(5) - Допускаемая абсолютная погрешность срабатывания сигнализирующих устройств термометров модели WSSX не превышает 1,5^А.
Таблица 3 - Метрологические характеристики ТС, встроенного в термометры модели WSSP
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС, °С |
в соответствии с таблицей 2 |
|
Условное обозначение НСХ преобразования по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А(1), В |
|
Допуск по ГОСТ 6651-2009, °С:
|
±(0,15+0,002^|t|)(2) ±(0,3+0,005^|t|)(2) |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Примечания:
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
100;150 |
|
Диаметр термобаллона(1), мм: - WSS, WSSX |
6; 8; 10 |
|
- WSSP |
10; 12;14 |
|
Длина термобаллона(1), мм |
от 50 до 1000 |
|
Масса(2), кг, не более |
3,5 |
|
Напряжение питания термометров с электроконтактными устройствами, В: - постоянного тока |
24 |
|
- переменного тока |
220 |
|
Рабочие условия эксплуатации:
|
от -52 до +60 |
|
- WSSX |
от -52 до +55 |
|
- относительная влажность воздуха, %, не более |
85 |
|
Маркировка взрывозащиты(3) |
1Ex db IIC T6 T1 Gb Х |
|
Степень защиты оболочки по ГОСТ 14254-2015(3) |
IP66 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
26 280 |
|
Примечание: (1) - конкретные значения диаметра корпуса и термобаллона, длины термобаллона приведены в | |
|
паспорте на термометры;
| |
