Сведения о средстве измерений: 93004-24 Ротаметры

Номер по Госреестру СИ: 93004-24
93004-24 Ротаметры
(ТК3100)

Назначение средства измерений:
Ротаметры ТК3100 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.

сертификация программного обеспечения
Внешний вид. Ротаметры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ротаметры
Рисунок № 1
Внешний вид. Ротаметры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ротаметры
Рисунок № 2

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 23.08.2029
Номер записи - 194784
ID в реестре СИ - 1418263
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2000 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Ротаметры (ТК3100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92344-24
10.06.2029
Термометры биметаллические, WSS
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
2 года
92608-24
08.07.2029
Термопреобразователи сопротивления, WZ
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
2 года
92693-24
19.07.2029
Манометры общего назначения, Y
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
1 год
92702-24
24.07.2029
Преобразователи термоэлектрические, WR
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В")
93004-24
23.08.2029
Ротаметры, ТК3100
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей
93005-24
23.08.2029
Расходомеры турбинные, ТК5100
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
5 лет
93004-24
23.08.2029
Ротаметры, ТК3100
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей
93005-24
23.08.2029
Расходомеры турбинные, ТК5100
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
5 лет
93234-24
18.09.2029
Уровнемеры поплавковые, UHZ-50/S
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
3 года
93255-24
20.09.2029
Расходомеры электромагнитные, ТК1100
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
5 лет
93256-24
20.09.2029
Расходомеры вихревые, ТК2100
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа
93257-24
20.09.2029
Уровнемеры магнитные, UHZ-50
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
3 года
93273-24
23.09.2029
Уровнемеры радарные, TKWL-1400
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении)
93286-24
24.09.2029
Уровнемеры, TKWL-1300
"Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ )
ОТ
МП
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении)

Кто поверяет Ротаметры (ТК3100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Ротаметры (ТК3100)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ESD-III-EXD-M

Номер версии (идентификационный номер) ПО

4.х

Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2.1 руководства по эксплуатации TKLL-05РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР

Правообладатель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Телефон: +86 550-7309049, +86 550-7309049

Web-сайт: www.tiankang.com

E-mail: cp2211@163.com

Изготовитель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com

Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.

Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.

Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении.

Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.

Ротаметры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по протоколу HART. Также возможно наличие релейного выхода.

Общий вид ротаметров представлен на рисунке 1. Пломбировка ротаметров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

Внешний вид. Ротаметры (ТК3100), http://oei-analitika.ru

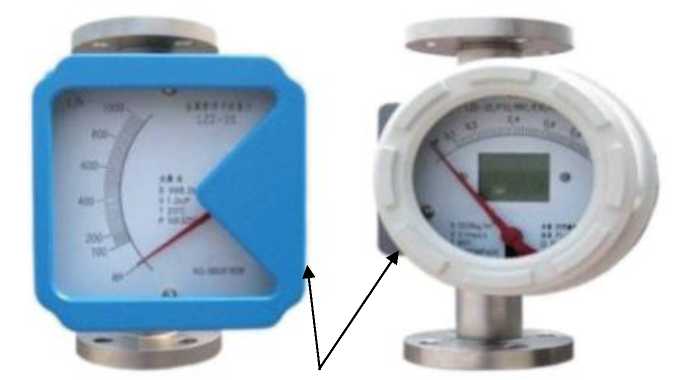

Рисунок 1 - Внешний вид ротаметров ТК3100 и указание мест нанесения заводского номера и знака утверждения типа

Внешний вид. Ротаметры (ТК3100), http://oei-analitika.ru

Anhui Tiankanq (Croup) Shares Cc., LM

Рисунок 2 - Пример маркировочной таблички


Таблица 5 -

Наименование

Обозначение

Количество

Ротаметр

ТК3100

1 шт.

Руководство по эксплуатации*

TKLL-05РЭ

1 экз.

Паспорт

TK3100.01nC

1 экз.

Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.


Таблица 2 - Метрологические характеристики

Наименование параметра

Значение параметра

Номинальный диаметр, DN

15; 25; 50; 80; 100; 150

Диапазон измерений объёмного расхода среды, м3/ч: - жидкости (вода при 20 °С)

от 0,016 до 150

- газа (воздух при 20 °С, 101,3 кПа)

от 0,5 до 4000

Динамический диапазон:

- стандартный

1:10

- расширенный

1:20

Пределы допускаемой приведённой (к верхнему пределу диапазона

±1,0; ±1,5; ±2,5

измерений) погрешности измерений объёмного расхода среды, %

Таблица 3 - Технические

Наименование параметра

Значение

Измеряемая среда

Различные газы, в т.ч. под давлением и при высокой температуре, жидкости (вода, растворы, в т.ч. агрессивные)

Динамическая вязкость среды, мПа^с, не более:

  • - DN 15

  • - DN 25

  • - DN 50 - DN 150

30

250

300

Давление измеряемой среды, МПа, не более:

  • - DN 15 - DN 50

  • - DN 80 - DN 150

  • - стандартное исполнение

16

10

1,6

Диапазон температур измеряемой среды, °С

от -20 до +200 до +300 по специсполнению

Параметры выходных сигналов:

  • - частотно-импульсный, Гц

  • - аналоговый токовый, мА

от 0 до 1000

от 4 до 20

Напряжение питания переменного тока частотой 50 Гц, В

от 85 до 265

Напряжение питания постоянного тока, В

24 ± 20 %

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +100

Таблица 4 - Показатели надежности

Наименование параметра

Значение

Средняя наработка на отказ, ч

90000

Средний срок службы, лет, не менее

10
