Номер по Госреестру СИ: 93286-24
93286-24 Уровнемеры
(TKWL-1300)
Назначение средства измерений:
Уровнемеры TKWL-1300 (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.
Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195111
ID в реестре СИ - 1420105
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TKWL-1301,
Производитель
Изготовитель - "Anhui Tiankang (Group) Shares Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Уровнемеры (TKWL-1300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anhui Tiankang (Group) Shares Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92344-24 10.06.2029 |
Термометры биметаллические, WSS "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92608-24 08.07.2029 |
Термопреобразователи сопротивления, WZ "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
2 года |
|
92693-24 19.07.2029 |
Манометры общего назначения, Y "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92702-24 24.07.2029 |
Преобразователи термоэлектрические, WR "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года (для ТП c НСХ типа "К" в рабочем диапазоне до плюс 300 ºС); 2 года (для ТП c НСХ типа "К" в рабочем диапазоне свыше плюс 300 ºС до 800 ºС); 1 год (для ТП c НСХ типа "К" в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов "R", "S", "В") |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93004-24 23.08.2029 |
Ротаметры, ТК3100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей |
|
93005-24 23.08.2029 |
Расходомеры турбинные, ТК5100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93234-24 18.09.2029 |
Уровнемеры поплавковые, UHZ-50/S "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93255-24 20.09.2029 |
Расходомеры электромагнитные, ТК1100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93256-24 20.09.2029 |
Расходомеры вихревые, ТК2100 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа |
|
93257-24 20.09.2029 |
Уровнемеры магнитные, UHZ-50 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
3 года |
|
93273-24 23.09.2029 |
Уровнемеры радарные, TKWL-1400 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
|
93286-24 24.09.2029 |
Уровнемеры, TKWL-1300 "Anhui Tiankang (Group) Shares Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Уровнемеры (TKWL-1300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Уровнемеры (TKWL-1300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DBRD-311-10 |
|
Номер версии (идентификационный номер) ПО |
08.08.XX |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1 руководства по эксплуатации TKYW-05РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
Правообладатель«Anhui Tiankang (Group) Shares Co., Ltd», КНР
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Изготовитель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Anhui Tiankang (Group) Shares Co., Ltd», КНРАдрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Телефон: +86 550-7309049, +86 550-7309049
Web-сайт: www.tiankang.com
E-mail: cp2211@163.com
Принцип работы уровнемеров основан на методе импульсной рефлектометрии: по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.
Уровнемеры состоят из следующих функциональных блоков:
-
- измерительный преобразователь, формирующий, излучающий и принимающий микроволновые импульсы. Он выполняет измерение интервала времени, и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляется уровень;
-
- фланцевая или резьбовая система, которая соединяет волновод с преобразователем сигналов, и обеспечивает герметичное механическое соединение уровнемера с ёмкостью;
-
- волновод, по которому распространяются микроволновые сигналы;
-
- встроенный индикатор (при наличии), отображающий измеренные величины.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS-485 с использованием протокола Modbus.
Уровнемеры имеют модели: TKWL-1301, TKWL-1302, TKWL-1303, TKWL-1305 отличающиеся волноводами.
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.
тросовым волноводом)
волноводом)
волноводом)
волноводом)

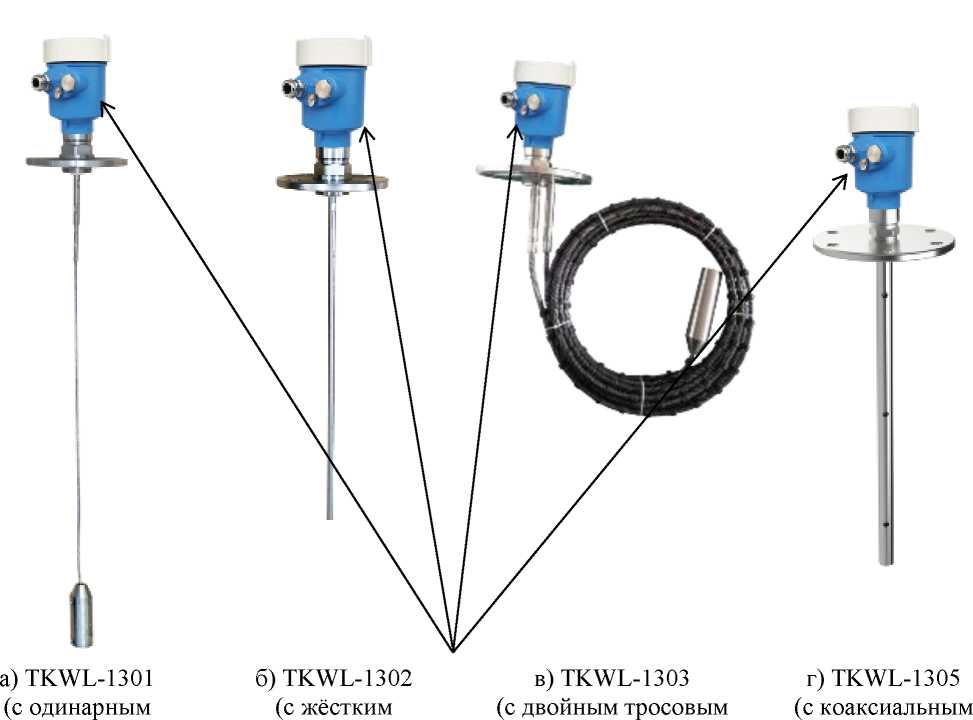

Рисунок 1 - Внешний вид уровнемеров TKWL-1300 и указание мест нанесения заводского номера и знака утверждения типа
