Номер по Госреестру СИ: 89746-23
89746-23 Резервуары стальные горизонтальные цилиндрические
(РГС-80)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-80 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Изготовитель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-80 с заводскими номерами 7368, 19721, 19722 расположены на территории Пункт подготовки и сбора нефти № 20 Пионерский, Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Энгельсский район (55 км от г. Саратов).
Фотграфия общего вида резервуаров РГС-80, горловин и заводских номеров представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.
Лист № 2
Всего листов 3

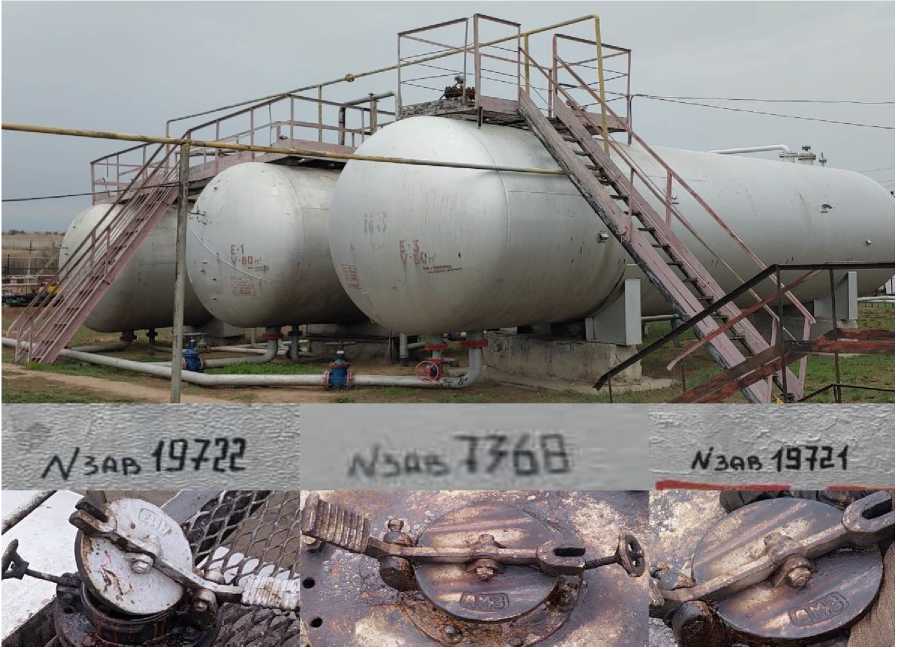

Рисунок 1 - Фотография общего вида резервуаров РГС-80, горловин и заводских номеров
Таблица 3 - Комплектность резервуара
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-80 |
3 шт. |
Технический паспорт |
3 экз. | |
Градуировочная таблица |
3 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
РГС-80 | |
Номинальная вместимость, м3 |
80 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
Средний срок службы, лет, не менее |
30 |
