Номер по Госреестру СИ: 86884-22
86884-22 Резервуар стальной вертикальный цилиндрический
(РВС-400)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-400 предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 29.09.2022
Срок свидетельства -
Номер записи - 188911
ID в реестре СИ - 1402377
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-400,
Производитель
Изготовитель - Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2400 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81911-21 |
Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
82133-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60, РГС-100 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86870-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86871-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86872-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86873-22 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86881-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-72 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86882-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-60 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86883-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-56 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86884-22 |
Резервуар стальной вертикальный цилиндрический, РВС-400 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86953-22 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89675-23 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89741-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89742-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89743-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89745-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89746-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-80 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФР.1.29.2017.26306 Методика измерений массы нефти, газового конденсата косвенным методом статических измерений. МИ-01. СНГ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, д. 69 Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Изготовитель
Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»)ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, д. 69 Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, оф. 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, д. 69 Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-400 представляет собой вертикальный сварной сосуд. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа к люку, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер нанесен аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.
Резервуар стальной вертикальный цилиндрический РВС-400 с заводским номером 1 расположен на территории Пункт подготовки и сбора нефти № 4 Мечеткинский Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Саратовская обл., Марксовский район, с. Вознесенка.

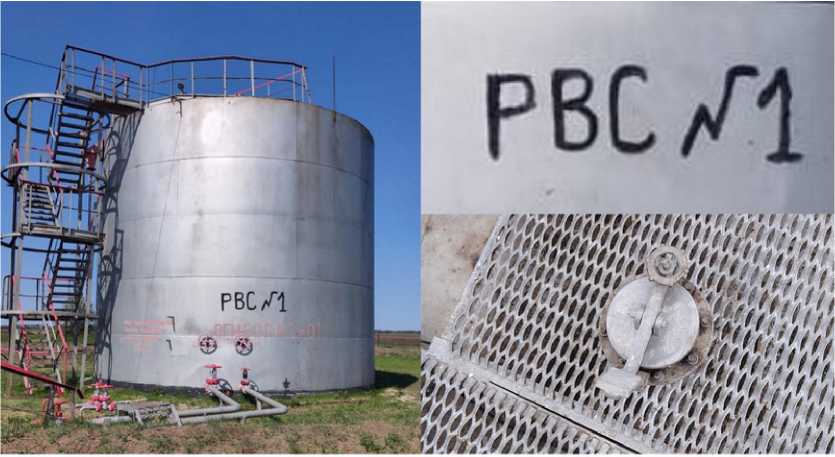

Общий вид резервуара вертикального цилиндрического РВС-400, горловины и заводского номера представлен на рисунке 1.
РВС/1
1
4^ «г t
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-400
Пломбирование резервуара стального вертикального цилиндрического РВС-400 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
