Сведения о средстве измерений: 86883-22 Резервуар стальной горизонтальный цилиндрический

Номер по Госреестру СИ: 86883-22
86883-22 Резервуар стальной горизонтальный цилиндрический
(РГС-56)

Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-56 предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 30.09.2022
Срок свидетельства -
Номер записи - 188910
ID в реестре СИ - 1402376
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - ET_4 Государственные первичные эталоны РФ

Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.

Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.

График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.

"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.

График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • Наименование организации-держателя эталона
  • Количество эталонов
  • Количество видов измерений
  • Количество ГПЭ
  • Кол-во ГПСЭ
  • Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
  • Перечень видов измерений эталонов, принадлежащих метрологическому институту

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2400 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-56)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81911-21

 Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
82133-21

 Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60, РГС-100
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86870-22

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86871-22

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86872-22

 Резервуар стальной вертикальный цилиндрический, РВС-5000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86873-22

 Резервуар стальной вертикальный цилиндрический, РВС-2000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86881-22

 Резервуары стальные горизонтальные цилиндрические, РГС-72
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86882-22

 Резервуар стальной горизонтальный цилиндрический, РГС-60
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86883-22

 Резервуар стальной горизонтальный цилиндрический, РГС-56
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86884-22

 Резервуар стальной вертикальный цилиндрический, РВС-400
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86953-22

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89675-23

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89741-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89742-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89743-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89745-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89746-23

 Резервуары стальные горизонтальные цилиндрические, РГС-80
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
93315-24

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
93316-24

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
93348-24

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
93349-24

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
93350-24

 Резервуар стальной горизонтальный цилиндрический, РГС-55
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
93351-24

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
Отчет - MV_6 Средства измерений биоанализа (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-56)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-56)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ФР.1.29.2017.26306 Методика измерений массы нефти, газового конденсата косвенным методом статических измерений. МИ-01. СНГ


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Место нахождения: 115054, город Москва, улица Пятницкая, д. 69 Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, д. 69 Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)
ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, оф. 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, д. 69 Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru

Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуар стальной горизонтальный цилиндрический РГС-56 представляет собой горизонтальный сварной сосуд. Основанием является гидрофобный слой из битумнопесчаной смеси, бетонные опоры. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа к люку, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Заводской номер нанесен аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.

Резервуар стальной горизонтальный цилиндрический РГС-56 с заводским номером 9744 расположен на территории Пункт подготовки и сбора нефти № 12 Грязнушенский Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Саратовская обл., Энгельсский р-н, п. Взлетный.

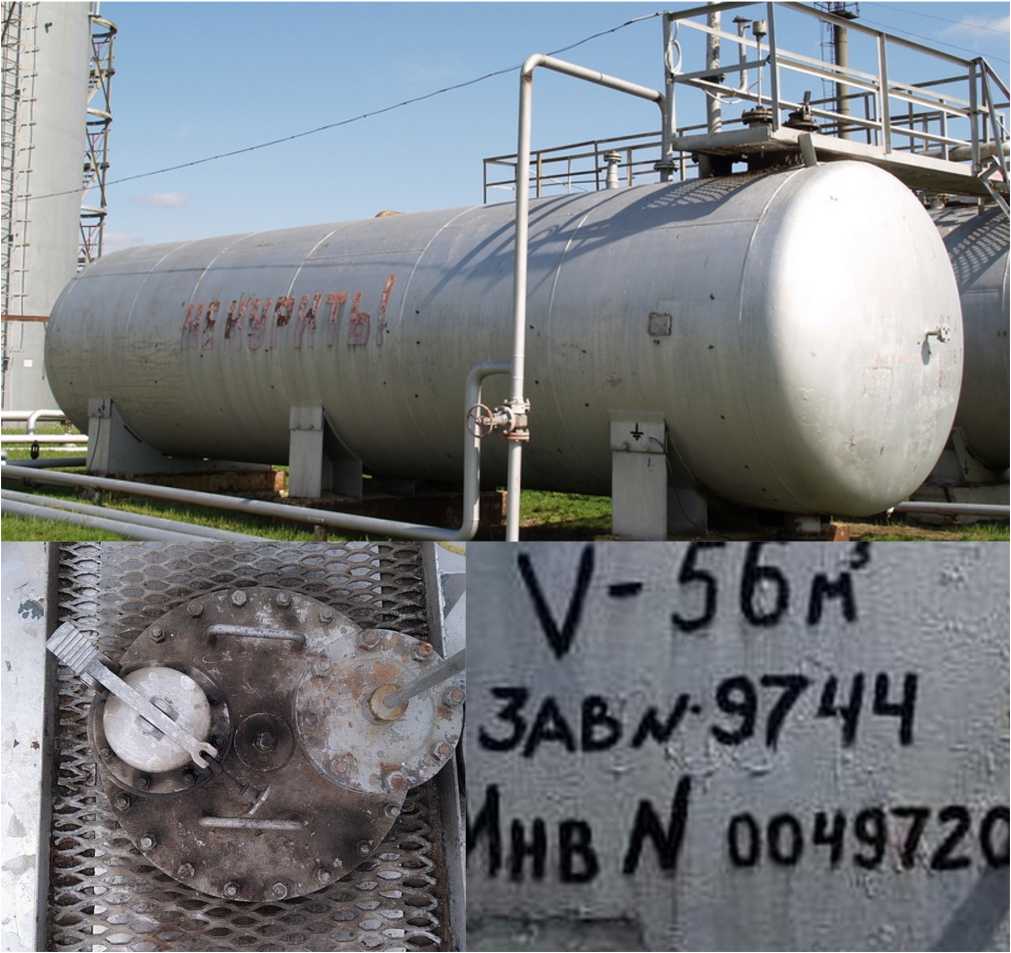

Общий вид резервуара горизонтального цилиндрического РГС-56, горловины и заводского номера представлен на рисунке 1.

Внешний вид. Резервуар стальной горизонтальный цилиндрический (РГС-56), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуара горизонтального цилиндрического РГС-56, горловины и заводского номера

Пломбирование резервуара стального горизонтального цилиндрического РГС-56 не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.


Таблица 3 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-56

1 шт.

Технический паспорт

1 экз.

Градуировочная таблица

1 экз.


Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

56

Пределы допускаемой относительной погрешности определения вместимости, %

± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

30
