Сведения о средстве измерений: 89743-23 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 89743-23
89743-23 Резервуары стальные горизонтальные цилиндрические
(РГС)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Общие сведения

Дата публикации - 10.08.2023
Срок свидетельства -
Номер записи - 191711
ID в реестре СИ - 1410358
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1605 от 2023.08.09 Об утверждении типов средств изменений

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81911-21

 Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
82133-21

 Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60, РГС-100
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86870-22

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86871-22

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86872-22

 Резервуар стальной вертикальный цилиндрический, РВС-5000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86873-22

 Резервуар стальной вертикальный цилиндрический, РВС-2000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86881-22

 Резервуары стальные горизонтальные цилиндрические, РГС-72
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86882-22

 Резервуар стальной горизонтальный цилиндрический, РГС-60
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86883-22

 Резервуар стальной горизонтальный цилиндрический, РГС-56
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86884-22

 Резервуар стальной вертикальный цилиндрический, РВС-400
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
86953-22

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89675-23

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89741-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89742-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89743-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89745-23

 Резервуары стальные горизонтальные цилиндрические, РГС
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
89746-23

 Резервуары стальные горизонтальные цилиндрические, РГС-80
Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) 		ОТ
МП 		5 лет
Отчет - P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru

Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.

Резервуары изготовлены в следующих модификациях: РГС-31,  РГС-100 и

представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-31 с заводским номером 15111, РГС-100 с заводским номером 802 расположены на территории Участок предварительной подготовки нефти Урицкий (ГС) (Лысогорский р-н 125 км от г. Саратов).

Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров РГС-31 аэрографическим способом, РГС-100 выбит на металлической табличке (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.

Пломбирование резервуаров не предусмотрено.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС), http://oei-analitika.ru

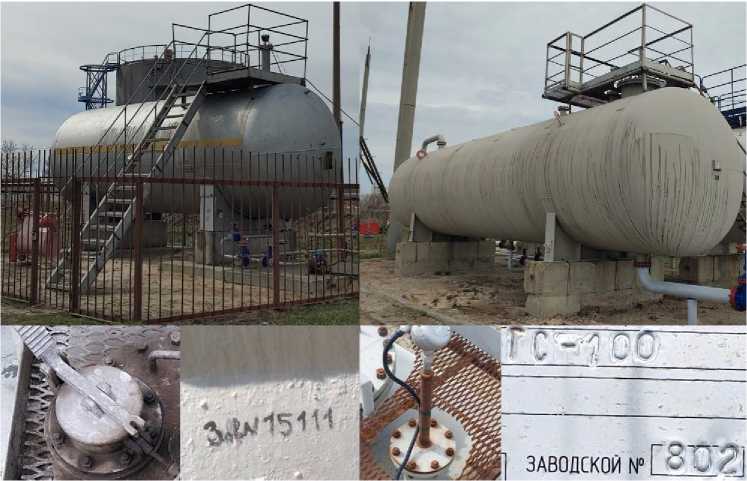

Рисунок 1 - Фотография общего вида резервуаров РГС-31 (№15111), РГС-100 (№802), горловин и заводских номеров


Таблица 3 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный

РГС-31

1 шт.

цилиндрический

РГС-100

1 шт.

Технический паспорт

2 экз.

Градуировочная таблица

2 экз.


Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-31

РГС-100

Номинальная вместимость, м3

31

100

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

30
