Номер по Госреестру СИ: 89675-23
89675-23 Резервуар стальной вертикальный цилиндрический
(РВС-1000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-1000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Изготовитель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог») Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13 Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66 E-mail: prot@metrolog-samara.ruПравообладатель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Принцип действия резервуара основан на заполнении его нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем, крышей. Резервуар оборудован приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуар стальной вертикальный цилиндрический РВС-1000 с заводским номером 2 расположен на территории Пункт подготовки и сбора нефти Гусельский Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Саратовская обл., г. Саратов.
Общий вид резервуара стального вертикального цилиндрического РВС-1000, горловины и заводского номера представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу резервуара. Заводской номер в виде цифрового обозначения, состоящий из арабской цифры, нанесен на стенку резервуара аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.
Пломбирование резервуара не предусмотрено.

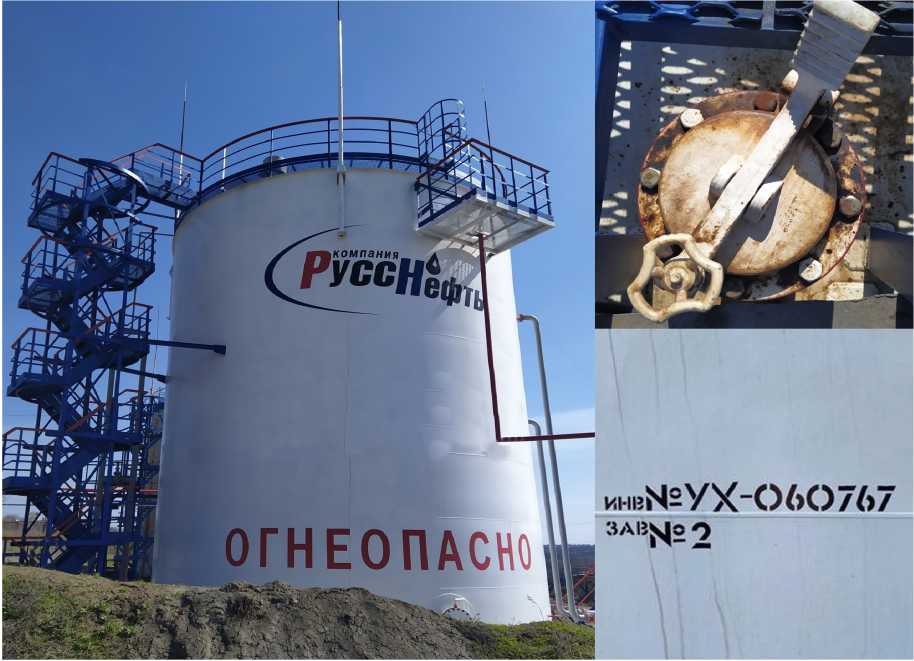

Рисунок 1 - Фотографии общего вида резервуара стального вертикального цилиндрического РВС- 1000, горловины и заводского номера
Таблица 3 - Комплектность резервуара
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. |
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
1000 |
Пределы допускаемой относительной погрешности определения вместимости (Геометрический метод), % |
± 0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
Средний срок службы, лет, не менее |
30 |
