Номер по Госреестру СИ: 82133-21
82133-21 Резервуары стальные горизонтальные цилиндрические
(РГС-50, РГС-60, РГС-100)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60, РГС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Рекомендация. ГСИ. "Масса светлых нефтепродуктов. Методика выполнения измерений в стальных резервуарах системами измерительными «СТРУНА». Регистрационный № ФР.1.29.2007.03731.
Нормативные и технические документы
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-100 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60, РГС-100 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара РГС-50, РГС-60, РГС-100- наземная.
Месторасположение и заводские номера резервуаров указаны в таблице 1.
Таблица 1 - Месторасположение резервуаров
№ п/п |
Месторасположение |
Наименование резервуара и заводской номер |
1 |
Саратовский филиал ПАО НК «РуссНефть» ОСО Баирского месторождения, сбора, подготовки и транспортировки углеводородов (респ. Калмыкия, Ики-Бурульский район) |
РГС-50 зав.№2, РГС-50 зав.№6, РГС-50 зав.№8, РГС-50 зав.№10, РГС-50 зав.№12, РГС-50 зав.№14 |
2 |
Саратовский филиал ПАО НК «РуссНефть» ОСО Радищевско-Гартовского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Новобурасский район) |
РГС-60 зав.№1 |
3 |
Саратовский филиал ПАО НК «РуссНефть» ОСО Колотовского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Саратовский район) |
РГС-100 зав.№1167 |
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-100 представлен на рисунках 1, 2, 3.

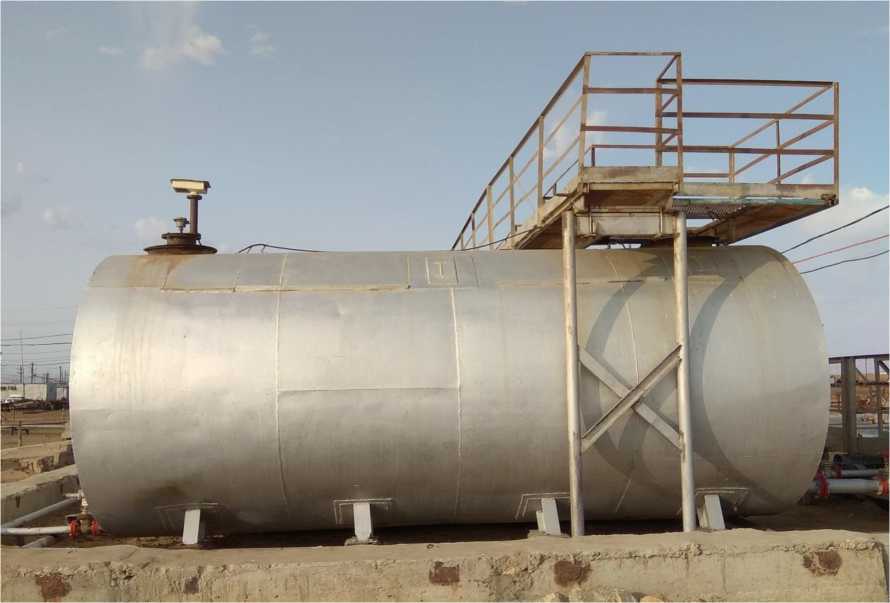

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-50

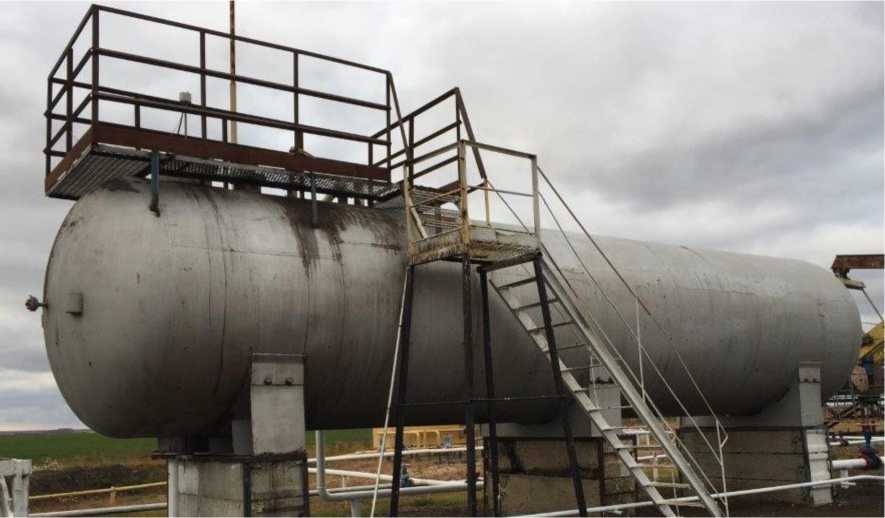

Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического РГС-60

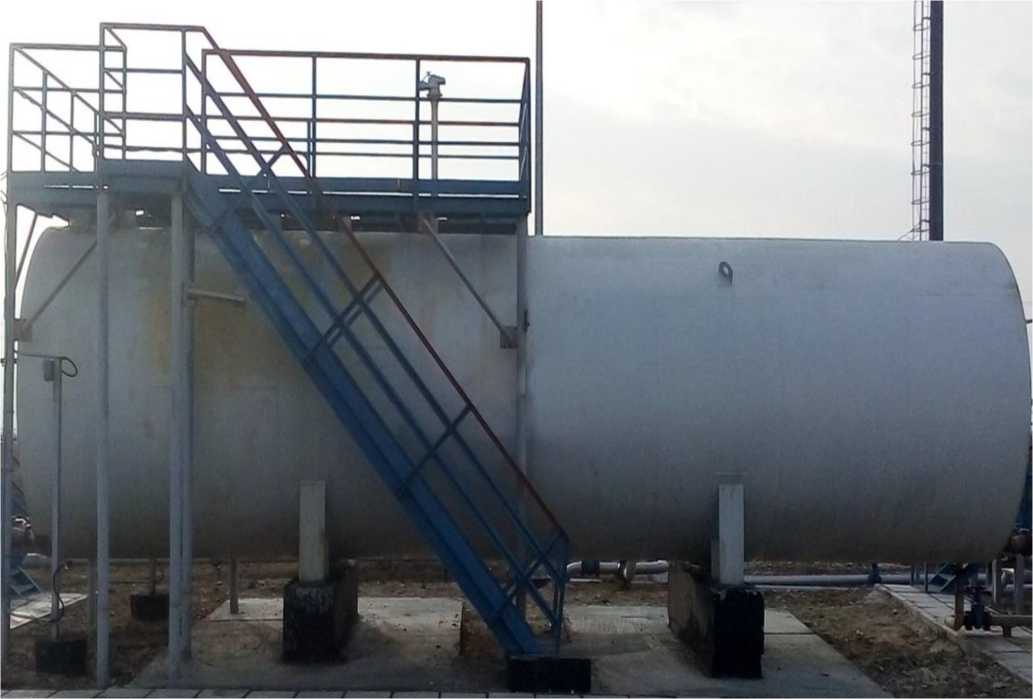

Рисунок 3 - Общий вид резервуара стального горизонтального цилиндрического РГС-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-100 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
50, 60, 100 |
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
Средний срок службы, лет, не менее |
30 |
