Номер по Госреестру СИ: 87885-22
87885-22 Осциллографы цифровые
(MWO-4000)
Назначение средства измерений:
Осциллографы цифровые MWO-4000 предназначены для измерений амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Программное обеспечение «MWO FW/GUI» предназначено для управления режимами работы осциллографов цифровых MWO-4000, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «MWO FW/GUI» предназначено только для работы с осциллографами цифровыми MWO-4000 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых MWO-4000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MWO FW/ MWO GUI |
Номер версии (идентификационный номер) ПО |
MWO FW: не ниже 2.0.0 MWO GUI: не ниже 1.0.6 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую панель осциллографов цифровых MWO-4000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 6
Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 “Порядок работы” руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ТРСН.411168.005 Осциллографы цифровые MWO-4000. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)
ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Изготовитель
Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)ИНН 7736609482
Адрес места деятельности: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Конструктивно осциллографы цифровые MWO-4000 выполнены в виде моноблочного лабораторного прибора, работающего под управлением встроенного компьютера с ОС Linux. На передней панели осциллографов цифровых MWO-4000 расположены дисплей, органы управления, разъемы измерительных входов, интерфейсы USB. На задней панели - интерфейсы LAN и USB, разъем питания, разъемы входа внешней синхронизации BNC и входа и выхода внешней опорной частоты.
Принцип действия осциллографов цифровых MWO-4000 основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые MWO-4000 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, включая быстрое преобразование Фурье, с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Опционально осциллографы цифровые MWO-4000 могут иметь режимы встроенных частотомера и супергетеродинного анализатора спектра.
Данный тип осциллографов цифровых MWO-4000 может иметь следующие опции:
MW0-2CH - двухканальное исполнение;
MWO-ОСХО - термостатированный опорный генератор;
MWO-SA - анализатор спектра;
MWO-FC - частотомер.
Знак поверки может наноситься на заднюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифро-буквенном формате, наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа осциллографы цифровые MWO-4000 имеют защитную наклейку изготовителя, закрывающую стык передней и задней панелей.
Общий вид осциллографов цифровых MWO-4000 представлен на рисунке 1.
Корпуса осциллографов цифровых MWO-4000 могут быть выполнены в светло-серой или черной цветовой гамме.
Место для нанесения знака утверждения типа представлено на рисунке 1.
Схема пломбировки от несанкционированного доступа, место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака поверки представлены на рисунке 2.

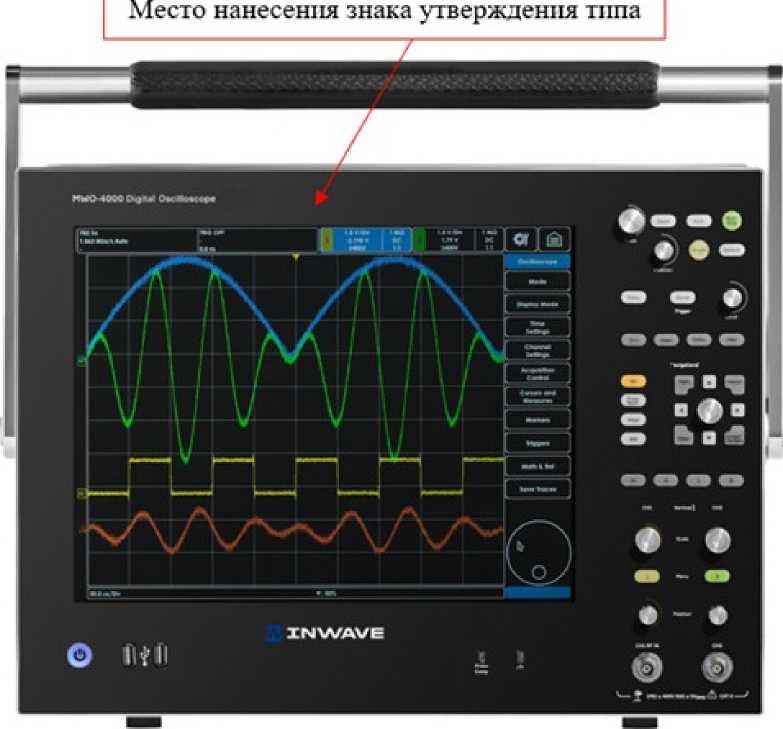

Рисунок 1 - Общий вид средства измерений
1 Л Ч| |
к |
Z |
ч X | ||
1 I 1 |
* |
F 1 |
1, 1 | ||
Ц 1 1 W | |||||
V |
V | ||||
V 1 |
г ”1 |
о | |||
1 | |||||
i \ dF V Лг . | |||||
• - |

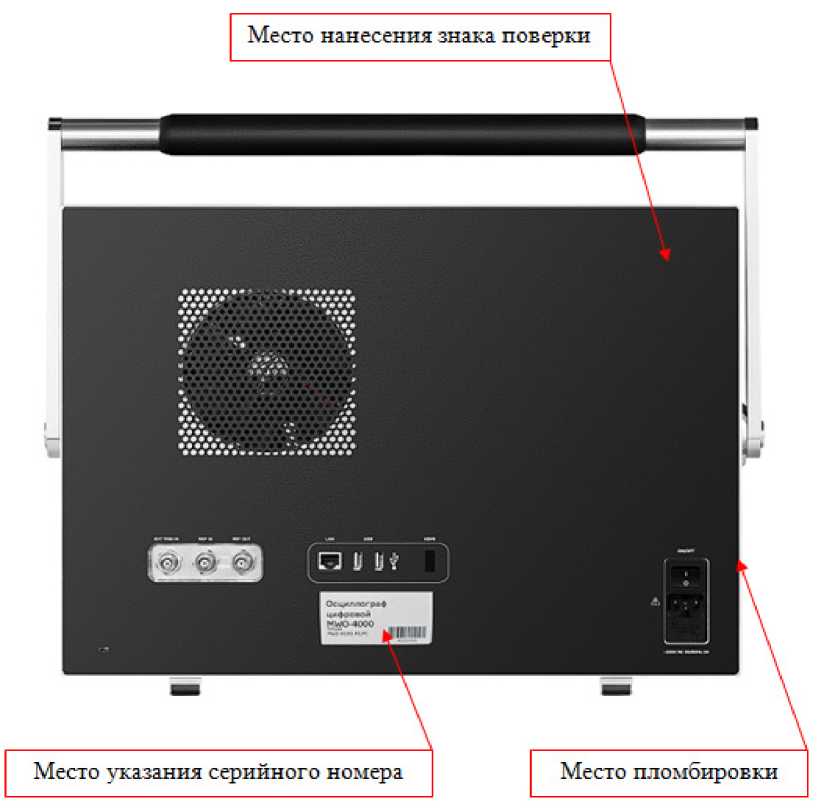

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, место нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Осциллограф цифровой |
MWO-4000 |
1 шт. |
Опция второго канала |
MWO-2G4 |
По отдельному заказу |
Опция термостатированного опорного генератора |
MWO-ОСХО |
По отдельному заказу |
Опция частотомера |
MWO-FC |
По отдельному заказу |
Опция анализатора спектра |
MWO-SA |
По отдельному заказу |
Руководство по эксплуатации |
ТРСН.411168.005 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
1 |
2 | ||
Максимальная частота дискретизации Гц |
4-109 | ||
Входное сопротивление каналов, Ом |
50 или 1 -106 | ||
Полоса пропускания при входном сопротивлении 50 Ом, Гц |
от 0 до 1,5-109 | ||
Время нарастания переходной характеристики, пс, не более |
300 | ||
Диапазон установки значений коэффициента развертки КР, с/дел |
от 5-10-10до 5-101 | ||
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6f |
штатно |
±5-10-6 | |
опция MWO-OCXO |
±3-10-8 | ||
Пределы допускаемой абсолютной погрешности измерений интервалов времени T в зависимости от установленных значений КР и Fд , с |
±(5f -T + 0,01-КР + +0,02T/) | ||
Диапазон установки значений коэффициента отклонения (КО), в зависимости от входного сопротивления R и частоты входного сигнала, В/дел |
R = 50 Ом; 1 МОм режим сбора данных «усреднение» |
от 0 до 350 МГц включ. |
от 1 • 10-3 до 2-10-3 |
R = 50 Ом |
от 0 до 350 МГц включ. |
от 5-10-3 до 1 | |
св.350 МГц до 1,5 ГГц |
от 2-10-2 до 1 | ||
R = 1 МОм |
от 0 до 350 МГц включ. |
от 5-10-3 до 20 | |
Диапазоны напряжений при переключении встроенного делителя в зависимости от входного сопротивления R, В |
R = 1 МОм |
±1, ±10, ±100 | |
R = 50 Ом |
±5 | ||
Развязка между каналами, дБ, не менее |
40 | ||
Пределы допускаемой абсолютной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при ручном выборе диапазона и автокалибровке нуля в зависимости от установленного значения КО, В |
±(0,2-КО + 0,001) |
Продолжение таблицы 2
1 |
2 |
Режим частотомера (опция MWO-FC) | |
Измерительные каналы |
Входы каналов |
Диапазон измерений частоты, Г ц |
от 5405 до 1,5409 |
Уровень размаха напряжения входного сигнала, В, не менее |
1 |
Пределы допускаемой абсолютной погрешности измерений частоты F без учета погрешности запуска, Гц |
±(5f -F + 1) |
Режим анализатора спектра (опция MWO-SA) | |
Источник |
Вход канала 1 |
Диапазон частот, Г ц |
от 8403 до 8409 |
Диапазон измерений уровня мощности входного сигнала, дБ (1 мВт) |
от -80 до +20 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ |
±2,2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Количество каналов |
штатно |
1 |
опция MWO-2CH |
2 | |
Источники синхронизации |
входы каналов, вход внешнего запуска | |
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
КО < 20 мВ/дел |
1,5 |
КО > 20 мВ/дел |
1 | |
Минимальный уровень синхронизации от входа внешней синхронизации, В, не более |
2,5 | |
Тип входного разъема |
BNC | |
Параметры электрического питания:
|
от 200 до 240 50 | |
Масса, кг, не более |
26 | |
Габаритные размеры (ширинахвысотахглубина), мм |
500x416x230 | |
Рабочие условия применения:
|
от +20 до +30 от 40 до 60 | |
Условия хранения и транспортирования: - температура окружающей среды, °С |
от -20 до +70 | |
Время прогрева, мин |
30 |
