ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» декабря 2022 г. № 3328 Сведения

об утвержденных типах средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2022 г. № 3328

Лист № 1 Регистрационный № 87885-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые MWO-4000

Осциллографы цифровые MWO-4000 предназначены для измерений амплитудных и временных параметров электрических сигналов.

Конструктивно осциллографы цифровые MWO-4000 выполнены в виде моноблочного лабораторного прибора, работающего под управлением встроенного компьютера с ОС Linux. На передней панели осциллографов цифровых MWO-4000 расположены дисплей, органы управления, разъемы измерительных входов, интерфейсы USB. На задней панели - интерфейсы LAN и USB, разъем питания, разъемы входа внешней синхронизации BNC и входа и выхода внешней опорной частоты.

Принцип действия осциллографов цифровых MWO-4000 основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы цифровые MWO-4000 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, включая быстрое преобразование Фурье, с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Опционально осциллографы цифровые MWO-4000 могут иметь режимы встроенных частотомера и супергетеродинного анализатора спектра.

Данный тип осциллографов цифровых MWO-4000 может иметь следующие опции:

MW0-2CH - двухканальное исполнение;

MWO-ОСХО - термостатированный опорный генератор;

MWO-SA - анализатор спектра;

MWO-FC - частотомер.

Знак поверки может наноситься на заднюю панель средства измерений.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифро-буквенном формате, наносится методом наклейки на заднюю панель.

Для предотвращения несанкционированного доступа осциллографы цифровые MWO-4000 имеют защитную наклейку изготовителя, закрывающую стык передней и задней панелей.

Общий вид осциллографов цифровых MWO-4000 представлен на рисунке 1.

Корпуса осциллографов цифровых MWO-4000 могут быть выполнены в светло-серой или черной цветовой гамме.

Место для нанесения знака утверждения типа представлено на рисунке 1.

Схема пломбировки от несанкционированного доступа, место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака поверки представлены на рисунке 2.

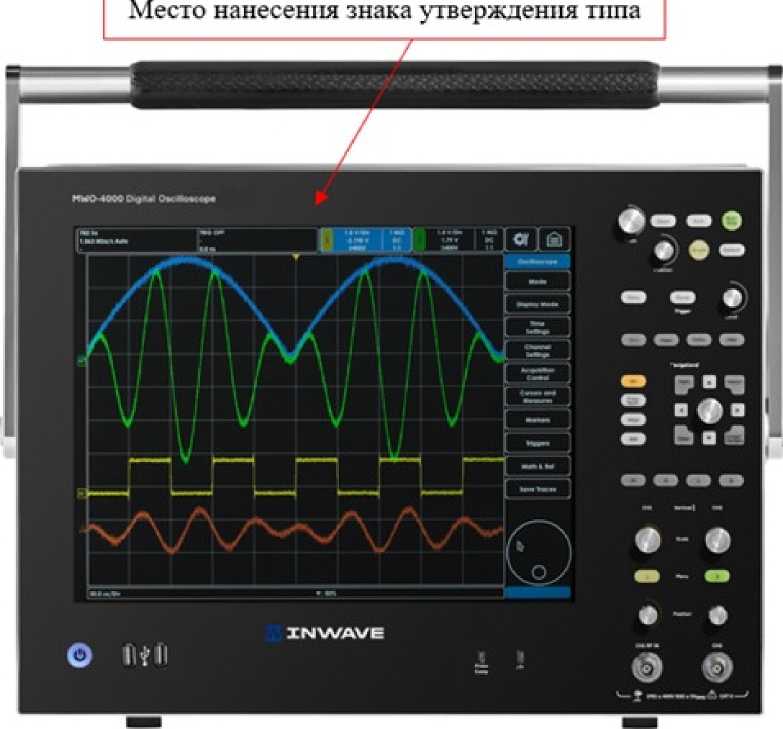

Рисунок 1 - Общий вид средства измерений

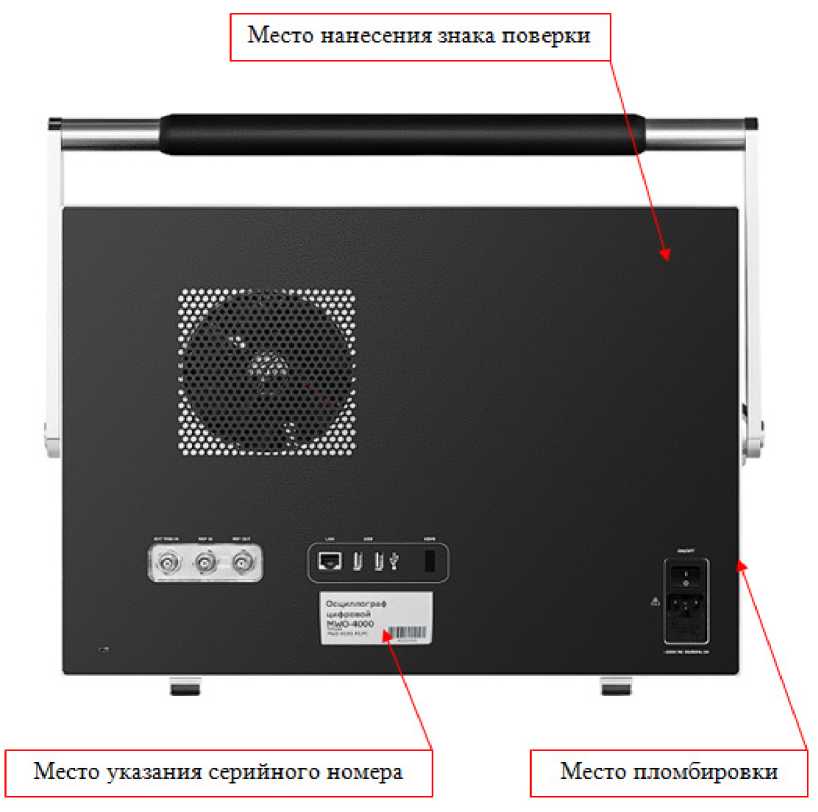

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, место нанесения знака поверки

Программное обеспечение «MWO FW/GUI» предназначено для управления режимами работы осциллографов цифровых MWO-4000, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «MWO FW/GUI» предназначено только для работы с осциллографами цифровыми MWO-4000 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых MWO-4000 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

на лицевую панель осциллографов цифровых MWO-4000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Лист № 6

Всего листов 7 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 7 “Порядок работы” руководства по эксплуатации.

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

ТРСН.411168.005 Осциллографы цифровые MWO-4000. Технические условия.

Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)

ИНН 7736609482

Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35

Web-сайт: http://www.inwave.ru

E-mail: hello@inwave.ru

Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)

ИНН 7736609482

Адрес места деятельности: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35

Web-сайт: http://www.inwave.ru

E-mail: hello@inwave.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2022 г. № 3328

Лист № 1 Регистрационный № 87883-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Титраторы автоматические GT

Титраторы автоматические GT (далее - титраторы) предназначены для измерений содержания ионов и веществ в водных и неводных растворах, а также для определения содержания воды методом Карла Фишера.

Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, а также иных датчиков при добавлении титранта к исследуемому раствору до достижения точки эквивалентности или заданного потенциала, или изменения цвета титруемого раствора, или на кулонометрическом определении воды методом Карла Фишера.

Титраторы GT выпускаются в двух модификациях: GT-200 и GT-310.

Титратор GT-200 представляет собой систему, состоящую из измерительного блока с микроконтроллером GT-200 (к которому подключены электроды, датчик температуры, фотодатчик и т.д.), бюретки GT-200BRT (или нескольких бюреток), дозатора (опционально), стенда для титрования со встроенной магнитной мешалкой GT-200STR.

Титратор GT-200 управляется встроенным программным обеспечением. Возможна передача данных на внешний ПК с программой для сбора и обработки данных TV-200. Титратор GT-200 имеет следующие интерфейсы, расположенные на задней панели: порты USB для подключения внешних устройств (компьютера, принтера, мыши), порты для подключения дополнительных устройств для измерения (весов, дополнительных бюреток или дозаторов).

Титратор GT-310 представляет собой модульную систему, состоящую из: мультиконтроллера CA-310MC (сенсорной панели управления), измерительного блока для потенциометрического титрования со встроенной магнитной мешалкой GT-310STR или блоком титрования с автоподатчиком GT-310MST (к которому подключены электроды, датчик температуры, фотодатчик и т.д.), бюретки GT-310BRT (или нескольких бюреток), возможно подключение одной бюретки СА-310BRT, а также возможно подключение дозаторов GT-310SD (опционально). Возможно подключение до 12 бюреток (через релейные блоки). При подключении блока титрования CA-310STR возможно определение воды по Карлу Фишеру.

К одному микроконтроллеру СА-310MC могут быть подключены до четырех блоков титрования GT-310STR, GT-310MST или СА-310STR в любых сочетаниях. В случае подключения четырех блоков титрования возможно одновременное титрование четырех проб (по количеству блоков титрования). В случае подключения блока СА-310STR возможно определение воды по Карлу Фишеру волюмометри-ческим и/или кулонометрическим методом (в зависимости от комплектации блока CA-310STR ячейкой, электродами и бюреткой).

В качестве электродов могут быть использованы электродные пары, состоящие из индикаторного электрода и электрода сравнения, или комбинированные электроды, например, стеклянные рН-электроды, редокс-электроды, фотометрический детектор, аналоговый блок (кондуктометриче-ское/поляризационное титрование), датчик температуры. Для волюмометрического определения воды по Карлу Фишеру (наличие блока CА-310STR) используются двойной платиновый электрод. Для кулонометрического определения воды по Карлу Фишеру используют двойной платиновый индикаторный электрод и генерирующий электрод с (или без) диафрагмой. Перечень электродов приведён в таблице 4.

Мультиконтроллер CA-310MC управляет блоками титрования GT-310MST, GT-310STR и CA-310STR. В нем хранятся данные об измерительной системе, калибровки электродов, сведения о титрантах, программы титрования и установки титра, результаты анализов (включая метод, кривые титрования, точки эквивалентности, результаты расчетов). Данные могут быть сохранены в USB-накопитель, распечатаны на принтере и/или переданы в Лабораторную информационную менеджмент систему (ЛИМС). Микроконтроллер имеет четыре порта USB (возможно расширение), разъем LAN для обмена данными с ПК, разъемы для принтера и весов.

Пломбирование титраторов не предусмотрено.

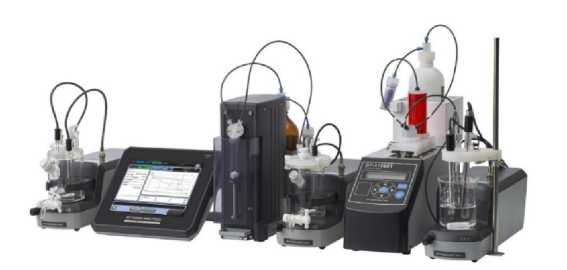

Общий вид титраторов представлен на рисунках 1-5.

Маркировочная табличка (шильдик) с серийным номером для титраторов модели GT-200 расположена на задней стенке измерительного блока GT-200STR. Для титраторов модели GT-310 серийный номер складывается из серийных номеров: мультиконтроллера СА-310MC (расположен на задней стороне корпуса), блоков титрования GT-310STR, а также блока титрования с автоподатчиком GT-310MST, блока титрования по Карлу Фишеру CA-310STR при их наличии (номера расположены на нижней стороне корпуса), перечисленных через знак «/». Серийный номер имеет буквенно-цифровой формат и нанесен типографским способом в виде наклейки на соответствующий блок. Также серийный номер отображается в разделе «System setting; Connection monitor» мультиконтроллера СА-310MC. Вид шильдиков с серийными номерами титратора GT-310 представлен на рисунках 6-8, монитора мультиконтроллера - на рисунке 9. Пример формирования номера титратора: H6MB6161/I4SA0611/I4SA0691 (состав титратора: Мультиконтроллер СА-310МС, зав. № H6MB6161/ Блок титрования GT-310STR, зав. № I4SA0611/Блок титрования GT-310STR, зав. № I4SA0691).

Нанесение знака поверки на титратор не предусмотрено.

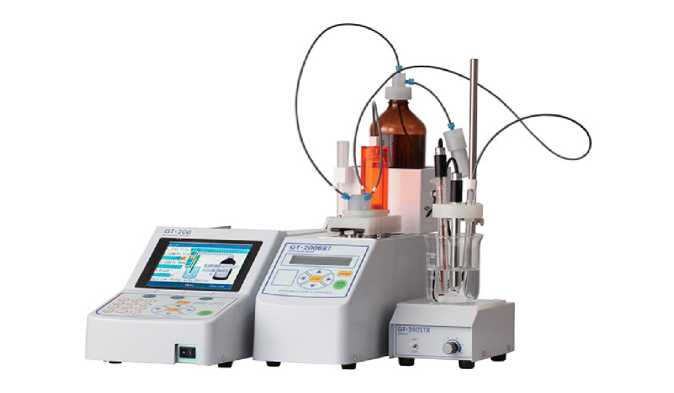

Рисунок 1 - Общий вид титратора GT-200

Лист № 3

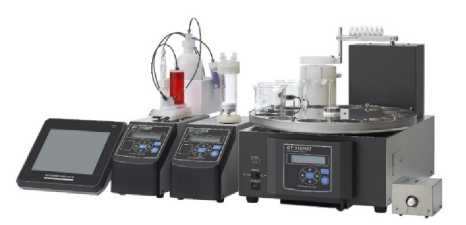

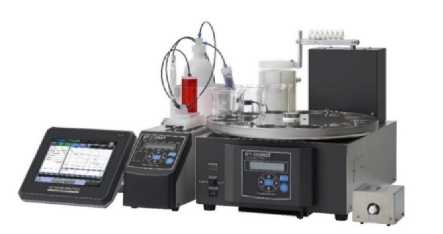

Рисунок 2 - Общий вид титратора GT-310 в комплектации: блок титрования GT-310STR (потенциометрическое титрование одного образца), мультиконтроллер CA-310MC и бюретка GT-

310BRT

Рисунок 3 - Общий вид титратора GT-310 в комплектации: блок титрования GT-310MST (встроенный автоподатчик проб), мультиконтроллер CA-310MC, бюретка GT-310BRT

Рисунок 4 - Общий вид титратора GT-310 в комплектации: блок титрования GT-310MST (встроенный автоподатчик проб), мультиконтроллер CA-310MC, бюретка GT-310BRT и дозатор GT-310SD

Рисунок 5 - Общий вид титратора GT-310, предназначенного для одновременного потенциометрического титрования (единичная проба), волюмометрического титрования по Карлу Фишеру и кулонометрического титрования по Карлу Фишеру в комплектации: мультиконтроллер CA-310MC, блок потенциометрического титрования GT-310STR, бюретка GT-310BRT, два блока титрования по Карлу Фишеру CA-310STR и бюретка CA-310BRT

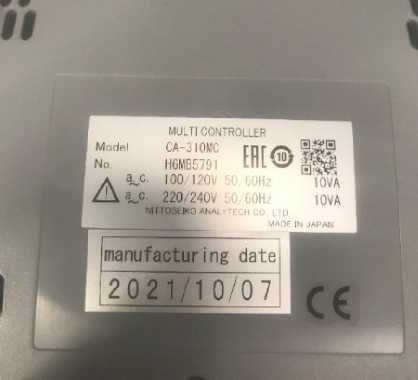

Рисунок 6 - Шильдик мультиконтроллера CA-310MC

Рисунок 7 - Шильдик измерительного блока GT-310STR

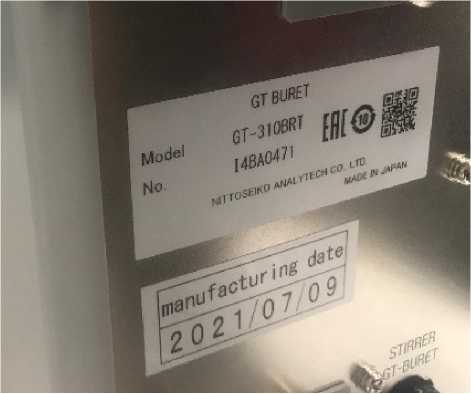

Рисунок 8 - Шильдик бюретки GT-310BRT

Мультиконтроллер

CA-310MC

Блоки титрования GT-310STR

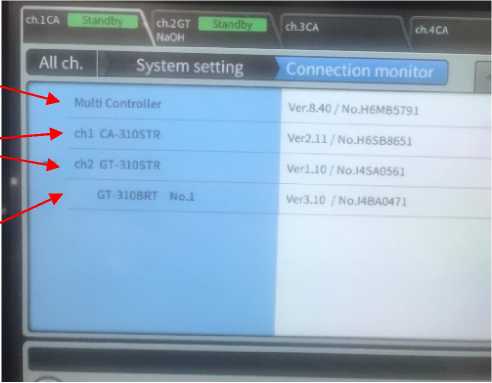

Рисунок 9 - Вид экрана мультиконтроллера CA-310MC

Программное обеспечение

Титраторы оснащены встроенным программным обеспечением (далее - ПО), предназначенным для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа. Данное ПО является встроенным, входит в комплект поставки титратора и не может быть выделено как самостоятельный объект. Идентификация ПО производится по номеру версии.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние встроенного ПО на метрологические характеристики титраторов учтено при нормировании их характеристик.

Титраторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Номер версии ПО титратора складывается из номеров версий ПО его блоков (таблица 1).

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

на заднюю панель измерительного блока титратора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.

Таблица 4 - Комплектность титратора

приведены в документах:

• - «Титраторы автоматические GT-310. Руководство по эксплуатации», раздел «Измерение»;

• - «Титратор для нескольких образцов GT-310MST. Руководство по эксплуатации» (раздел «Установка»), раздел «Измерение»;

• - «Титратор автоматический GT-200. Руководство по эксплуатации», раздел 5 «Измерение».

При использовании в сфере государственного регулирования обеспечения единства измерений титраторы могут применяться в соответствии с аттестованными методиками (методами) измерений.

«Nittoseiko Analytech Со. Ltd.», Япония

Адрес: 7-10-1, Chuo-rinkan, Yamato, Kanagawa 242-0007, JAPAN

Телефон: +81 (0) 46 278 0056

Web-сайт: www.n-analytech.co.jp

E-mail: sales@ www.n-analytech.co.jp

«Nittoseiko Analytech Со. Ltd.», Япония

Адрес: 7-10-1, Chuo-rinkan, Yamato, Kanagawa 242-0007, JAPAN

Телефон: +81 (0) 46 278 0056

Web-сайт: www.n-analytech.co.jp

E-mail: sales@ www.n-analytech.co.jp

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт www.vniim.ru

E-mail info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2022 г. № 3328

Лист № 1 Регистрационный № 87884-22 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости многоканальные многопараметровые АТОН-Д-801МП

Анализаторы жидкости многоканальные многопараметровые АТОН-Д-801МП (далее - анализаторы), предназначенные для непрерывных автоматических измерений температуры, массовой концентрации растворенного в воде кислорода, массовой концентрации растворенного в воде водорода, рН, окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП), массовой концентрации ионов натрия.

Принцип действия измерительного канала УЭП основан на измерении активной составляющей переменного тока, проходящего между электродами кондуктометрической ячейки, через которую протекает анализируемая среда. При неизменном приложенном к электродам ячейки переменном опорном напряжении величина активной составляющей тока пропорциональна УЭП жидкости.

Принцип действия измерительного канала температуры основан на преобразовании электрического сигнала, возникающего при изменении сопротивления датчика при изменении температуры жидкости, пропорционально измеряемой величине.

Принцип действия измерительных каналов рН, ОВП и массовой концентраций ионов натрия - потенциометрический, основанный на зависимости электродвижущей силы электродной системы от активности ионов растворе.

Принцип действия измерительного канала массовой концентрации растворенного в воде кислорода и водорода - амперометрический, в основу которого положена мембранная амперометрическая ячейка, представляющая собой электродную систему, отделённую от анализируемой среды газопроницаемой мембраной.

Анализатор состоит из вторичного преобразователя (блока контроллера) и блоков датчиков, состоящих из выносного модуля и первичного преобразователя (датчика).

Блоки датчиков выпускаются в следующих модификациях: ДКНБ.414936.001 для измерений массовой концентрации растворенного водорода, ДКНБ.414936.002 для измерений массовой концентрации растворенного кислорода, ДКНБ.414936.003, ДКНБ.414936.004, ДКНБ.414936.005,   ДКНБ.414936.006 и ДКНБ.414936.015 для

измерений УЭП, ДКНБ.414936.007 и ДКНБ.414936.008 для измерения pH и ОВП, ДКНБ.414936.009 для измерений рН, ДКНБ.414936.011 для измерений массовой концентрации ионов натрия, ДКНБ.414936.013 для измерений ОВП.

Модификации блоков датчиков различаются внешним видом и измеряемыми параметрами, и имеют различные исполнения. Исполнения блоков датчиков ДКНБ.414936.003, ДКНБ.414936.004, ДКНБ.414936.005, ДКНБ.414936.015, и ДКНБ.414936.006 различаются диапазонами измерений УЭП, исполнения блоков датчиков остальных модификаций различаются особенностями монтажных соединений.

Блоки контроллера выпускаются в следующих модификациях: ДКНБ.421451.010 и ДКНБ.421451.011. Модификации блока контроллера анализатора отличаются габаритными размерами и имеют различные исполнения, отличающиеся количеством одновременно подключаемых блоков датчиков.

Заводской номер анализатора, состоящий из трех арабских цифр, наносится типографическим методом на клеевую шильду, нанесенную на торец корпуса блока контроллера анализатора.

Общий вид блока контроллера анализатора и блоков датчиков анализатора различных модификаций, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2. Место нанесения заводского номера анализатора показано на рисунке 3.

Нанесение знака поверки на анализатор не предусмотрено.

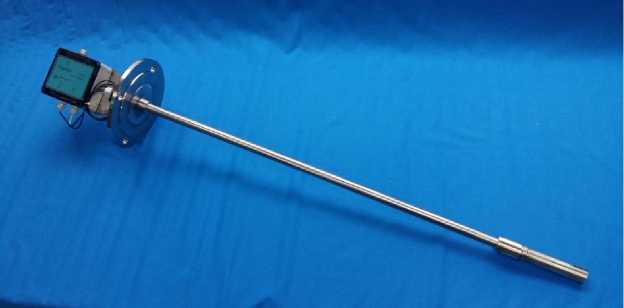

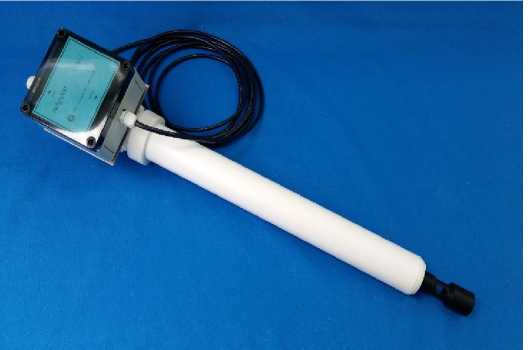

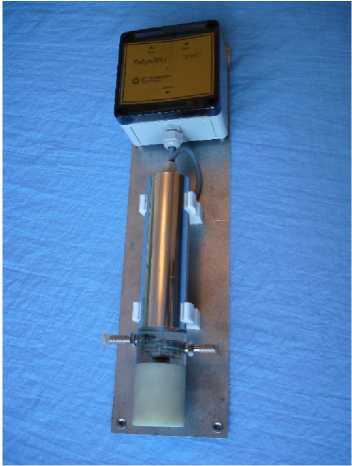

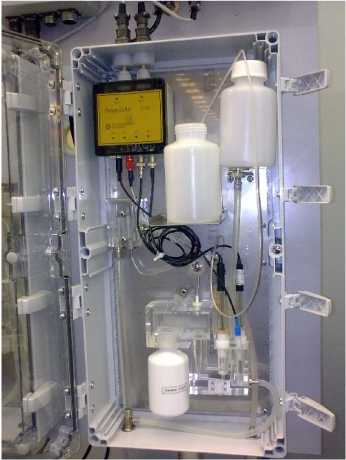

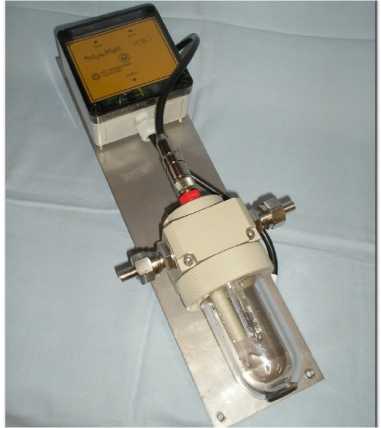

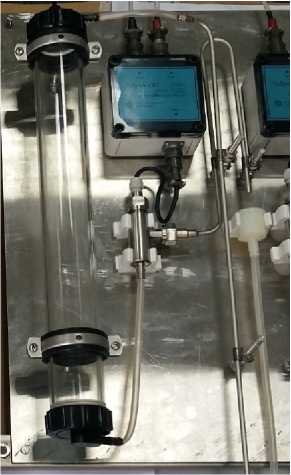

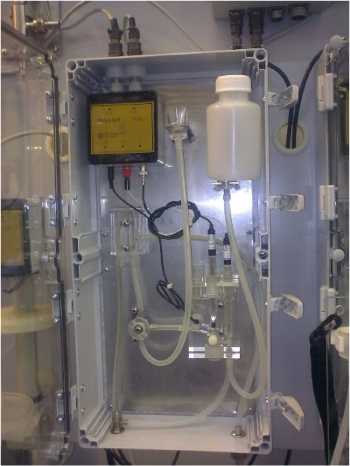

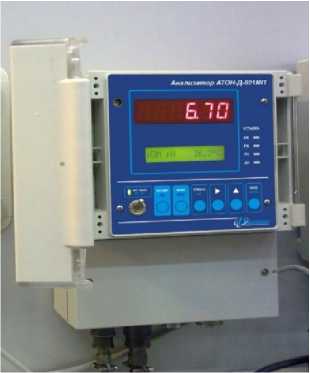

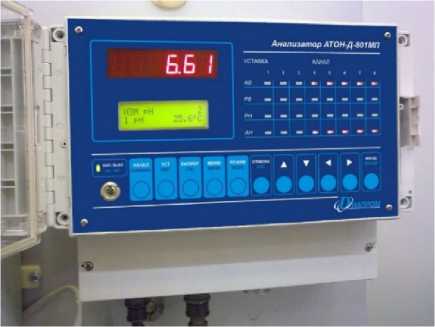

1.1 Общий вид блока контроллера анализатора ДКНБ.421451.010

1.2 Общий вид блока контроллера анализатора ДКНБ.421451.011

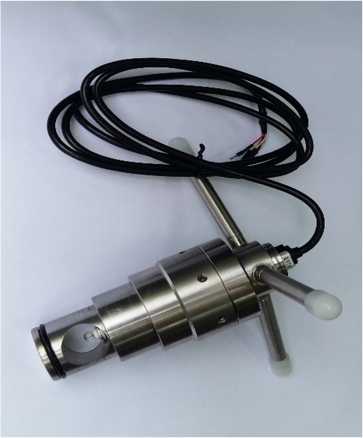

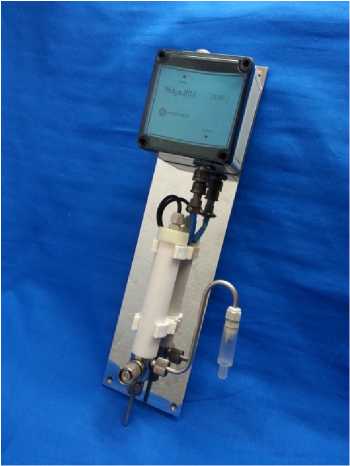

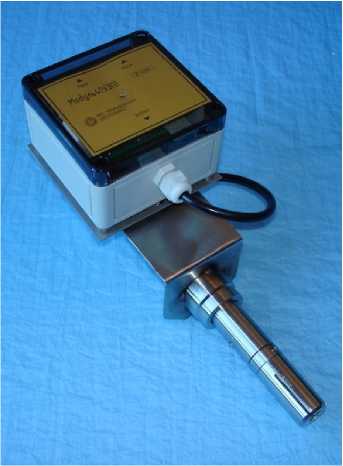

1.3 Общий вид блока датчиков модификации ДКНБ.414936.003

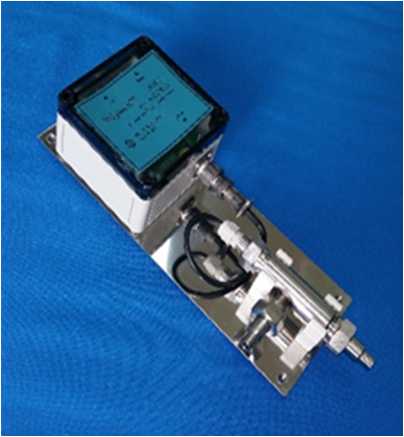

1.4 Общий вид блока датчиков модификации ДКНБ.414936.001

1.5 Общий вид блока датчиков модификации ДКНБ.414936.002

1.6 Общий вид блока датчиков модификации ДКНБ.414936.004

1.7 Общий вид блока датчиков модификации ДКНБ.414936.008

1.8 Общий вид блока датчиков модификации ДКНБ.414936.013

1.9 Общий вид блока датчиков модификации ДКНБ.414936.011

1.10 Общий вид блока датчиков модификации ДКНБ.414936.009

1.11 Общий вид блока датчиков

1.13 Общий вид блока датчиков модификации ДКНБ.414936.007

Рисунок 1 - Общий вид блоков контроллера и блоков датчиков анализатора

2.1 Пломбирование блока контроллера анализатора

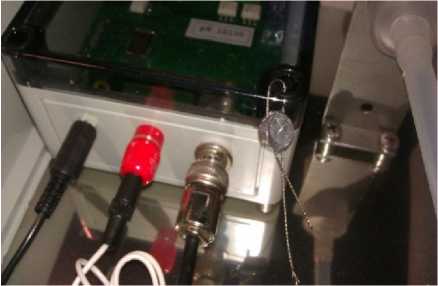

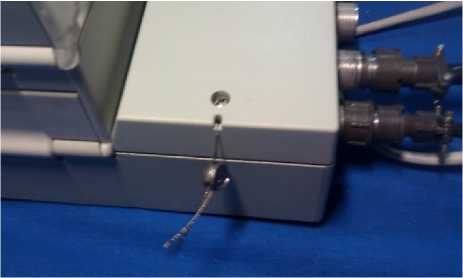

2.2 Пломбирование выносного модуля анализатора

Рисунок 2 - Схема пломбирования блока контроллера и выносного модуля

Место нанесения заводского номера анализатора

Рисунок 3 - Общий вид блока контроллера анализатора (модификации ДКНБ.421451. 010) указанием места нанесения заводского номера.

Анализаторы жидкости многоканальные многопараметровые АТОН-Д-801МП имеют встроенное программное обеспечение «АТОН-Д-801МП», разработанное для выполнения измерений и просмотра результатов измерений в реальном времени на дисплее измерительного блока, а также передачи данных через аналоговые выходные унифицированные сигналы постоянного тока и/или цифровой интерфейс стандарта RS-485 для передачи в автоматические системы контроля и управления технологическими процессами.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3.

Продолжение Таблицы 3

на титульном листе руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

- для измерений содержания ионов Na⁺ ДКНБ.414936.011;

- для измерений концентрации растворенного кислорода ДКНБ.414936.002;

- для измерений концентрации растворенного водорода ДКНБ.414936.001.

*** Включает соединительные кабели/разъемные соединители для блоков датчиков, сменные части, комплекты крепежа

Приведены в разделе 2 «Работа с блоком датчика для измерения рН», в разделе 3 «Работа с блоком датчика для измерения концентрации ионов натрия», разделе 4 «Работа с блоком датчика для измерения концентрации растворенного кислорода», разделе 5 «Работа с блоком датчика для измерения удельной электрической проводимости», разделе 6 «Работа с блоком датчика для измерения рН», разделе 7 «Работа с блоком датчика для измерения в режиме измерения концентрации растворенного водорода», разделе 9 «Работа с блоком датчика для измерения окислительно-восстановительного потенциала» документа «Анализаторы жидкости многоканальные многопараметровые АТОН-Д-801МП. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Росстандарта от 27 декабря 2018 г. № 2771;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2753;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 ;

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356;

ГОСТ 8.120-2014. ГСИ. Государственная поверочная схема для средств измерений pH;

ДКНБ.421451.009ТУ Анализатор жидкости многоканальный многопараметровый АТОН-Д-801МП. Технические условия.

Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД») Адрес: 249031, Калужская обл., г. Обнинск, ул. Королева, д. 6, пом. 22-23, ч.зд. 2B, эт.2

Адрес деятельности: 111141, г. Москва, Зеленый пр-т, д.5/12, стр. 3

Телефон: (495) 690-9195

E-mail: diaprom@diaprom.com

Web-сайт: www.diaprom.com

ИНН 7721502754

Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД») Адрес: 249031, Калужская обл., г. Обнинск, ул. Королева, д. 6, пом. 22-23, ч.зд. 2B, эт.2

Адрес деятельности: 111141, г. Москва, Зеленый пр-т д.5/12, стр. 3

Телефон: (495) 690-9195

E-mail: diaprom@diaprom.com

Web-сайт: www.diaprom.com

ИНН 7721502754

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01,

Факс: (812) 713-01-14.

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2022 г. № 3328

Регистрационный № 87886-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

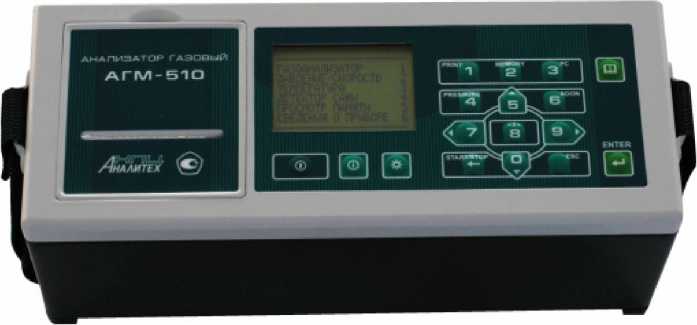

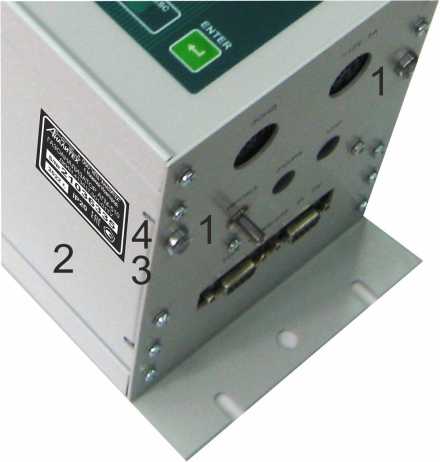

Газоанализаторы АГМ-510

Газоанализаторы АГМ-510 (далее - газоанализаторы) предназначены для:

- измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S), углекислого газа (CO2) и углеводородов в отходящих газах топливосжигающих установок;

• - измерения температуры в точке отбора пробы и температуры окружающей среды;

• - измерения абсолютного давления, разности давлений, избыточного давления/ разрежения.

Газоанализаторы АГМ-510 представляют собой многоканальные автоматические приборы непрерывного действия.

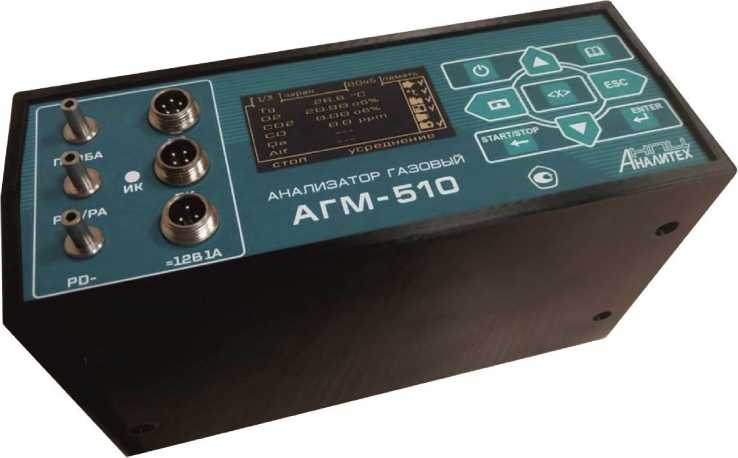

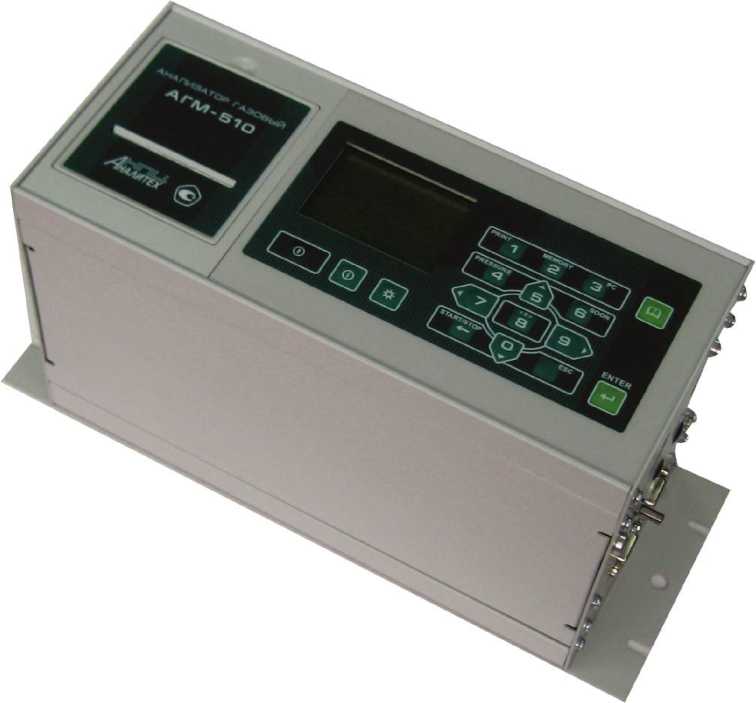

Конструктивно газоанализаторы выполнены в металлическом или пластиковом корпусе, оснащены дисплеем, клавиатурой, соединительными разъемами и опционально встроенным или внешним термопринтером.

Газоанализаторы АГМ-510 выпускается в трех модификациях:

• - АГМ-510 в переносном варианте исполнения в металлическом корпусе со встроенным принтером;

• - АГМ-510-01 в стационарном варианте исполнения в металлическом корпусе со встроенным принтером;

• - АГМ-510-02 выпускается в переносном варианте исполнения в пластиковом термоизоляционном корпусе со встроенным обогревом без встроенного принтера.

Газоанализаторы комплектуется либо зондом диаметром 8 мм длиной от 300 до 1500 мм с соединительным шлангом и конденсатосборником, либо зондом с обогреваемым пробоотборным шлангом и устройством подготовки пробы.

Принцип действия газоанализаторов основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2, и II2S, инфракрасного оптического блока для измерения содержания углеводородов, диоксида углерода (СО2) и дополнительного канала оксида углерода (СО), термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 143254 - IP20.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Электропитание газоанализаторов осуществляется от встроенного перезаряжаемого аккумулятора, подзарядка аккумулятора выполняется от источника постоянного тока напряжением 12В. Питание блока подготовки пробы осуществляется от сети переменного напряжения.

Газоанализаторы оснащены памятью для хранения результатов измерения, интерфейсом RS 232С или USB, опционально модулем Wi-Fi и инфракрасным портом.

Газоанализаторы имеют встроенное программное обеспечение, размещенное специализированной микросхеме (микропроцессоре с запоминающим устройством памяти программ с электрическим стиранием). Программное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализаторов, расчет измеряемых величин и вывод результатов измерения на дисплей, принтер и внешние интерфейсы.

Дополнительно газоанализаторы позволяют расчетным методом определять в соответствии с ГОСТ 17.2.4.06-90 скорость и расход газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ, содержание диоксида углерода (СО2), в случае отсутствия канала измерения СО2, суммы оксидов азота (NOX), технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Конструкцией газоанализаторов предусмотрена пломбировка корпуса в местах установки винтовых соединений, обеспечивающая ограничение доступа к местам настройки (регулировки).

Заводской номер наносится на этикетку, размещенную на задней панели или боковой крышке газоанализатора, рядом наносится знак поверки.

Внешний вид газоанализаторов показан на рис. 1, 3 и 5, место пломбировки, нанесения знака поверки, знака утверждения типа и заводского номера приведены на рис. 2, 4 и 6.

Рисунок 1 - Внешний вид газоанализаторов АГМ-510.

Места размещения:

• 1 - пломбировки;

• 2 - знака поверки;

• 3 - знака утверждения типа;

• 4 - заводского номера.



Рисунок 2 - Место пломбировки, нанесения знака поверки, знака утверждения типа и заводского номера газоанализаторов АГМ-510.

Рисунок 3 - Внешний вид газоанализаторов АГМ-510 -01.

Места размещения:

• 1 - пломбировки;

• 2 - знака поверки;

• 3 - знака утверждения типа;

• 4 - заводского номера.

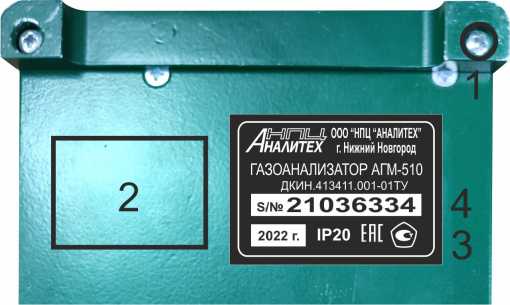

Рисунок 4 - Место пломбировки, нанесения знака поверки, знака утверждения типа и заводского номера газоанализаторов АГМ-510-01.

Рисунок 5 - Внешний вид газоанализаторов АГМ-510-02.

Места размещения:

1 - пломбировки;

2 - знака поверки;

3 - знака утверждения типа;

4 - заводского номера.

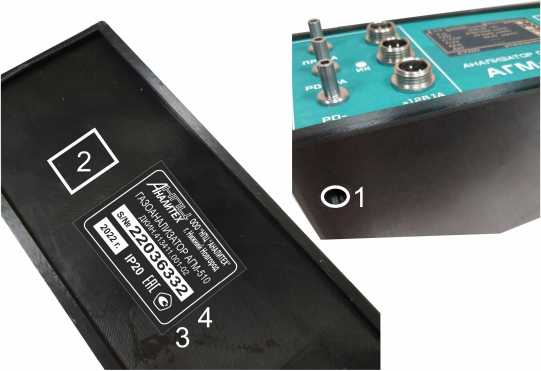

Рисунок 6 - Место пломбировки, нанесения знака поверки, знака утверждения типа и заводского номера газоанализаторов АГМ-510-02.

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов, температуры, давления и скорости газового потока, индикация результатов измерений, запись и хранение результатов измерений, обмен данными с внешними устройствами, диагностика аппаратной части газоанализатора (заряд батареи, производительность насоса, температура внутри корпуса и т.д.), контроль целостности программных кодов ПО, настроечных и градуированных констант.

Встроенное ПО идентифицируется посредством отображения номера версии и цифрового

идентификатора на дисплее газоанализаторов через меню «О приборе». Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014: высокий. Уровень защиты встроенного ПО реализуется путем установки системы защиты микроконтроллера от чтения и записи.

Конструкций газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2-4 , технические характеристики в таблице 5.

Таблица 2 - Основные метрологические характеристики газоанализаторов АГМ-510 по газо-

аналитическим измерительным каналам

Продолжение таблицы 2

Таблица 3 - Основные метрологические характеристики газоанализаторов АГМ-510 по измерительным каналам параметров сред

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики газоанализаторов АГМ-510

Таблица 5 - Технические характеристики газоанализаторов АГМ-510

Продолжение таблицы 5

на этикетке, расположенной на задней крышке или боковой стенке измерительного блока, и титульном листе руководства по эксплуатации.

Комплектность средства измерений Комплектность поставки газоанализаторов приведена в таблице 6.

Сведения о методиках (методах) измерения приведены в руководстве по эксплуатации в разделе 3.4.

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении «Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении «Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении «Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1х10^-1 - 1х10^-7 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении «Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 8.558-2009 «ГСИ Государственная поверочная схема для средств измерений температуры»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Газоанализатор АГМ-510. Технические условия ДКИН. 413411.001 ТУ.

Общество с ограниченной ответственностью «Научно-Производственный Центр « Аналитех» (ООО «НПЦ «Аналитех»)

ИНН 5262254403

Адрес: 603104, г. Нижний Новгород, ул. Нартова, д.2, литер Т

Тел. 831-4120494 / 18, факс 8312-4120670

Е-mail: info@analitech, http://www.analitech.ru

Общество с ограниченной ответственностью «Научно-Производственный Центр «Ана-литех» (ООО «НПЦ «Аналитех»)

ИНН 5262254403

Юридический адрес: 603057, г. Нижний Новгород, ул. Нартова д. 2, литер Т, офис 4021 Место осуществления деятельности: 603057, г. Нижний Новгород, ул. Нартова д. 2-В Тел. 831-4120494 / 18, факс 8312-4120670

У-mail: info@analitech, http://www.analitech.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и    испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78. Факс (831) 428-57-48

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 декабря 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Z "                             л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
