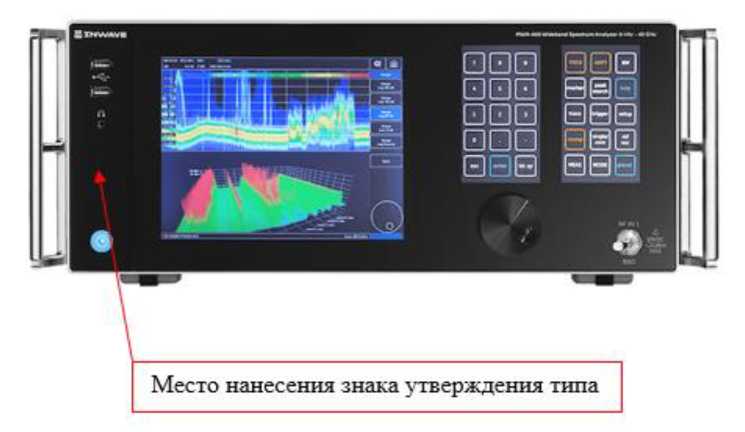

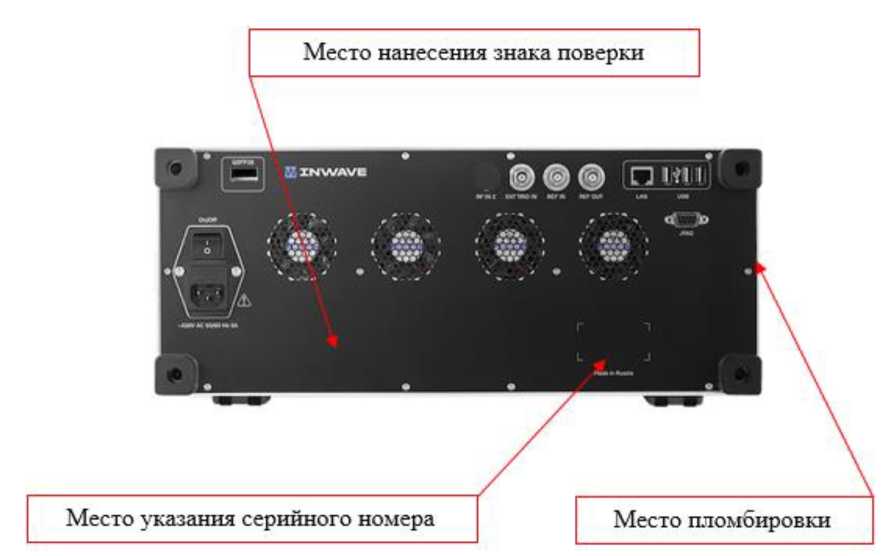

Наименование

Обозначение

Количество

Анализатор спектра

MWA (модификация MWA-80, или MWA-200, или MWA-400)

1 шт.

Опция термостатированного опорного генератора

MWA-ОСХО

По отдельному заказу

Опция рубидиевого опорного генератора

MWA-RB

По отдельному заказу

Опция термостатированного рубидиевого опорного генератора

MWF-RB-EHN

По отдельному заказу

Опция уменьшенного фазового шума

MWA-LPN

По отдельному заказу

Опция низкого фазового шума

MWA-ULPN

По отдельному заказу

Опция режима анализа спектра реального времени

MWG-RT

По отдельному заказу

Опция измерения фазовых шумов

MWA-PN

По отдельному заказу

Опция интерфейса ввода-вывода Ethernet 100G

MWA-100G

По отдельному заказу

Опция встроенного ПЭВМ

MWA-PC

По отдельному заказу

Руководство по эксплуатации

ТРСН. 411168.003 РЭ

1 шт.

Наименование характеристики

Значение

Диапазон частот, Гц

модификация MWA-80

от 8^ 10³ до 8^ 10⁹

модификация MWA-200

от 8^ 10³ до 2-10¹⁰

модификация MWA-400

от 8^ 10³ до 4-10¹⁰

Номинальное значение частоты опорного генератора, Гц

Г10⁷

Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора 6f

Штатно

±3Ч0^-6

Опция MWA-OCXO

±5Ч0^-7

Опция MWA-RB

±2Ч0^-9

Опция MWA-RB-ENH

±5Ч0^-10

Диапазон установки полос обзора (SPAN), Гц

от 0 до полного диапазона частот

Диапазон установки полос пропускания фильтров ПЧ (RBW) с шагом 1-2-5, Гц

режим анализа спектра

от 0,1 до Г10⁷

режим анализа спектра реального времени (опция MWA-RT)

от 0,1 до 2Ч0⁵

Максимальная полоса анализа в режиме анализа спектра реального времени (опция MWA-RT), при RBW = 200 кГц, для диапазонов частот, Гц

от 0,5 до 8 ГГц включ.

7,998^10⁸

св. 8 до 40 ГГц

2-10⁸

Пределы допускаемой абсолютной погрешности измерений частоты Гзм маркером в режиме интерполяции, Гц

от 10 МГц до 40 ГГц

±(Гизм’5Г + 0,01)

Спектральная плотность мощности фазовых шумов при отстройке от несущей в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более

Штатно

приведены в таблице 3

Опция MWA-LPN

приведены в таблице 4

Опция MWA-ULPN

приведены в таблице 5

Диапазон измеряемого уровня мощности входного сигнала, дБ (1 мВт)

от среднего уровня шумов до +20

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при отношении сигнал/шум не менее 20 дБ, дБ

от 8 кГц до 40 ГГц

±2,5

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более

приведены в таблице 6

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 31,5 через 0,5

Наименование характеристики

Значение

Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)¹, в диапазоне частот, при выключенном предусилителе и входном аттенюаторе 0 дБ, дБ (1 мВт), не менее

от 100 МГц до 40 ГГц

-3

Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)², в диапазоне частот, при выключенном предусилителе и входном аттенюаторе 0 дБ, дБ (1 мВт), не менее

от 100 МГц до 3 ГГц включ.

25

св. 3 до 8 ГГц включ.

15

св. 8 до 17 ГГц включ.

0

св. 17 до 19,9 ГГц

-5

Уровень подавления паразитных каналов приема для опций MWA-LPN и MWA-ULPN при уровне сигнала на смесителе минус 20 дБ (1 мВт), дБ относительно несущей, в диапазоне частот, не более

от 10 МГц до 12 ГГц включ.

-50

св. 12,2 до 12,6 ГГц включ.

-35

св. 12,6 ГГц до 40 ГГц

-50

Уровень остаточных сигналов комбинационных частот для опций MWA-LPN и MWA-ULPN, дБ (1 мВт), в диапазоне частот, не более

от 10 МГц до 40 ГГц

-80

КСВН входа в диапазоне частот при аттенюаторе СВЧ 10 дБ, не более

от 8 кГц до 10 ГГц включ.

2,0

св. 10 до 40 ГГц

2,5

Примечания:

• 1 TOI = (2Ъсмес - Lимз)/2, где Ьсмес - уровень входного сигнала смесителя, дБ (1 мВт)

• 2 SHI = Ьсмес.- Lk2, где Ьсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

несущей и отст

ройки, дБ относительно несущей в полосе 1 Гц, не более

Частота несущей F

Частота отстройки

AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

1 ГГц

-40

-60

-70

-75

-110

Частота несущей F

Частота отстройки AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

100 МГц

-93

-98

-105

-113

-125

1, 8, 10, 20 ГГц

-50

-85

-95

-97

-97

40 ГГц

-50

-78

-90

-91

-93

Частота несущей F

Частота отстройки AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

100 МГц

-93

-98

-105

-113

-125

1, 8, 10, 20 ГГц

-50

-96

-105

-107

-107

40 ГГц

-50

-88

-100

-101

-103

Диапазон частот

Предусилитель выключен

Предусилитель включен

от 8 кГц до 10 кГц включ.

-92

-111

св. 10 кГц до 100 кГц включ.

-100

-112

св. 100 кГц до 1 МГц включ.

-115

-120

св. 1 МГц до 10 МГц включ.

-123

-125

св. 10 МГц до 100 МГц включ.

-139

-147

св. 100 МГц до 8 ГГц включ.

-142

-154

св. 8 ГГц до 14,9 ГГц включ.

-140

-146

св. 14,9 ГГц до 17,4 ГГц включ.

-140

-144

св. 17,4 до 19,9 ГГц включ.

-132

-144

св. 19,9 до 26,1 ГГц включ.

-131

-132

св. 26,1 до 34,9 ГГц включ.

-130

-138

св. 34,9 до 40,0 ГГц

-117

-117

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 210 до 240

50

Масса, кг, не более

31

Габаритные размеры (ширина ^х глубина ^х высота), мм, не более

510x520x200

Время прогрева, мин

30

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от +20 до +30

от 40 до 90
