Конструктивно приемники измерительные MWR выполнены в виде переносного прибора, работающего под управлением встроенного компьютера с ОС Linux или Windows или внешнего ПЭВМ. Управление прибором осуществляется с передней панели, оснащенной сенсорным дисплеем, или по интерфейсу дистанционного управления (для модификаций без дисплея - только по интерфейсу удаленного управления). На верхней панели прибора расположены кнопка включения и СВЧ-входы прибора, а также интерфейс LAN.

Приемники измерительные MWR работают в трех режимах с различными принципами действия: в режиме гетеродинного приема с низкой около нулевой промежуточной частотой (ПЧ), в супергетеродинном режиме с двумя переносами частоты (один аналоговый и один цифровой) и в режиме прямого усиления без переноса частоты для низкочастотной области. Режим работы выбирается автоматически, исходя из диапазонов частот и настроек прибора. Сигнал ПЧ обрабатывается с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки на программируемой логической интегральной схеме (ПЛИС). В диапазоне частот от 100 Гц до 100 МГц исследуемый сигнал поступает через тракты усиления и фильтрации непосредственно на АЦП без преобразования частоты. Подавление зеркального канала приема в режимах с низкой ПЧ и в супергетеродинном режиме производится цифровым способом. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограммы, либо во временной области (в т.ч. для измерения параметров модуляции). Блок цифровой обработки сигналов обеспечивает как параллельнопоследовательный анализ спектра входных сигналов, так и параллельный анализ в режиме реального времени.

В СВЧ-тракте прибора имеется отключаемый предусилитель, который улучшает чувствительность. Для подавления помеховых сигналов и улучшения избирательности приемники оснащены набором из 9 фиксированных фильтров-преселекторов. Сигнал гетеродина формируется встроенным синтезатором частот, источником опорной частоты для которого служит кварцевый или опционально рубидиевый генератор с частотой 10 МГц. Приборы опционально могут содержать встроенный коммутатор для разновременного анализа сигналов, поступающих на два СВЧ-входа, или иметь модификацию с двумя независимыми каналами приема.

Все модификации приемников измерительных MWR имеют входной СВЧ разъем типа N «розетка».

Приемники измерительные MWR могут управляться дистанционно, а цифровые данные сохраняться на компьютер или непрерывно передаваться по интерфейсам 1/10 Gbit/s (RJ45).

К данному типу приемников измерительных MWR относятся следующие модификации: MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW, MWR-40U, MWR-85U, MWR-100U, MWR-135U, MWR-40UPR-2, MWR-85UPR-2, MWR-100UPR-2, MWR-135UPR-2. Модификации отличаются диапазоном частот, корпусом и количеством каналов приема.

Данный тип приемников измерительных MWR может иметь следующие опции:

MWR-ОСХО - термостатированный опорный генератор;

MWR-RB - рубидиевый опорный генератор;

MWR-RB-ENH - улучшенный рубидиевый опорный генератор;

MWR-LPN - опция уменьшенного фазового шума;

MWR-ULPN - опция низкого фазового шума;

MWR-RT - опция режима анализа спектра реального времени;

MWR-PN - опция измерения фазовых шумов;

MWR-SFP/SFP+ - опция интерфейса ввода-вывода Ethernet 1/10G;

MWR-LPC - опция улучшенной точности измерения уровня;

MWR-MD - опция измерительного демодулятора АМ/ЧМ;

MWR-DC - опция расширения частотного диапазона от 100 Гц;

MWR-PC - опция встроенного управляющего ПЭВМ;

MWR-TETRA - опция демодуляции сигналов стандарта TETRA;

MWR-SW - опция переключаемого СВЧ-входа;

MWR-2CH - опция второго независимого канала для модификаций MWR-40UPR-2, MWR-80UPR-2, MWR-100UPR-2, MWR-135UPR-2.

Знак поверки может наноситься на одну из панелей приемников измерительных MWR.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифробуквенном формате, наносится методом наклейки на одну из панелей прибора.

Для предотвращения несанкционированного доступа приемники измерительные MWR имеют защитную наклейку изготовителя, закрывающую стык корпуса и одной из панелей.

Общий вид модификаций приемников измерительных MWR, места для нанесения знака утверждения типа, серийного номера, идентифицирующего каждый экземпляр СИ и знака поверки, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2, 3, 4, 5.

MWR-135UW

Место нанесения знака поверки

33 IN WAV

Место нанесения знака утверждения типа

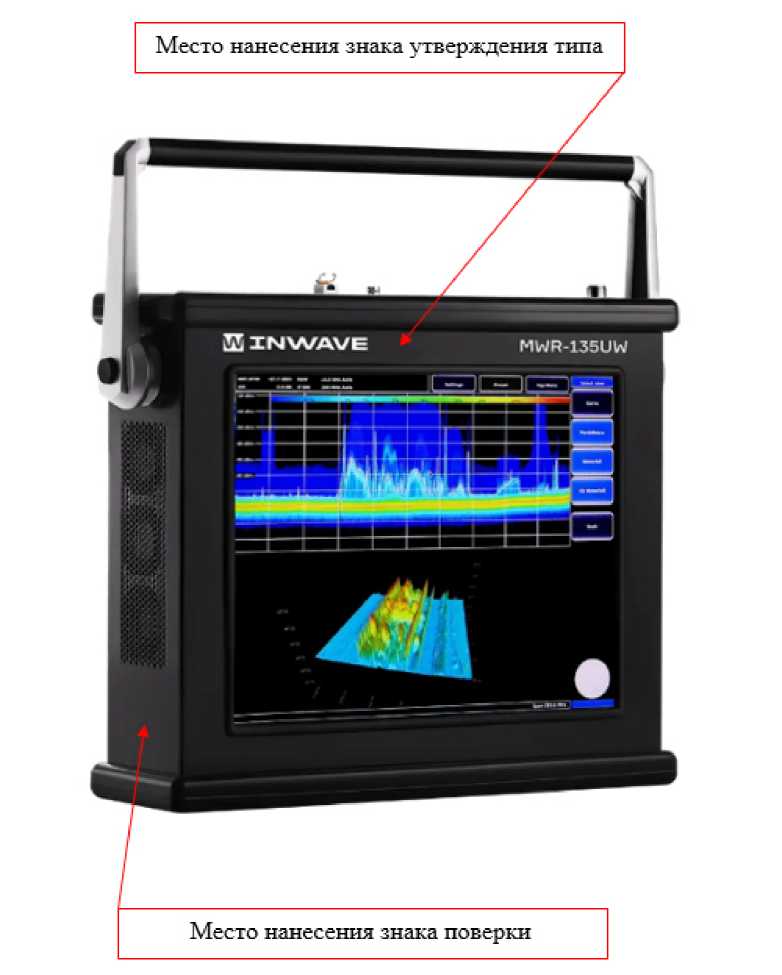

Рисунок 1 - Общий вид, место для нанесения знака утверждения типа, место нанесения знака поверки приемников измерительных MWR модификаций MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW

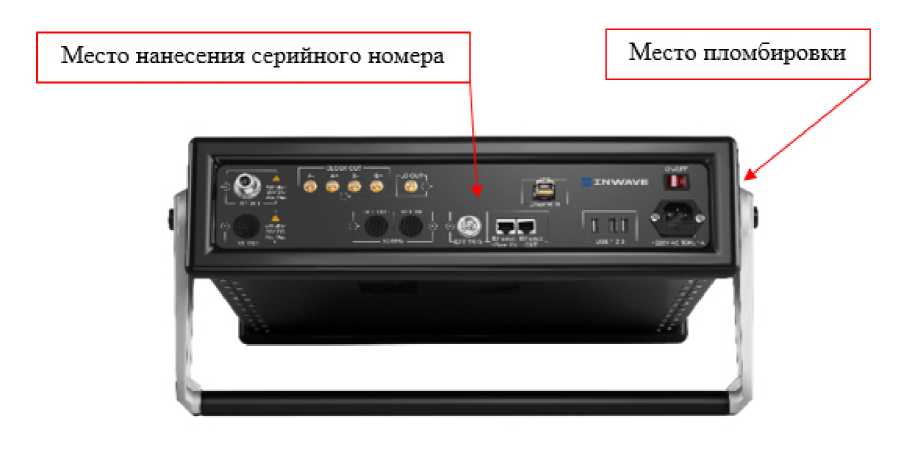

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ приемников измерительных MWR модификаций MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW

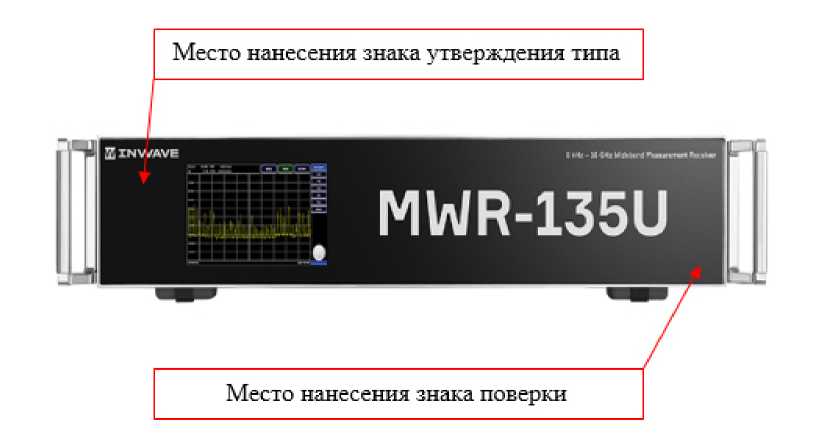

Рисунок 3 - Общий вид, место для нанесения знака утверждения типа, место нанесения знака поверки приемников измерительных MWR модификаций MWR-40U, MWR-85U, MWR-100U, MWR-135U (при отсутствии опции MWR-PC место дисплея закрыто заглушкой)

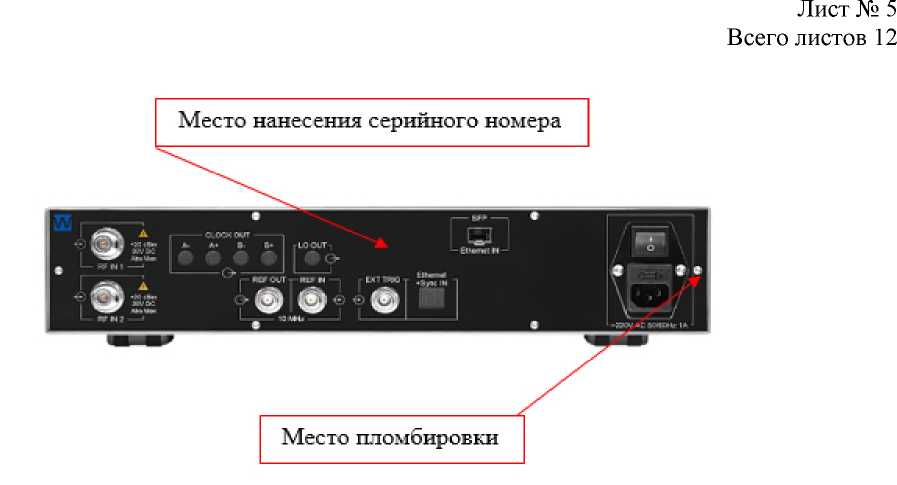

Рисунок 4 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ приемников измерительных MWR модификаций MWR-40U, MWR-85U, MWR-100U, MWR-135U

Место нанесения знака утверждения типа

Место нанесения знака поверки

Место нанесения серийного номера

Место пломбировки

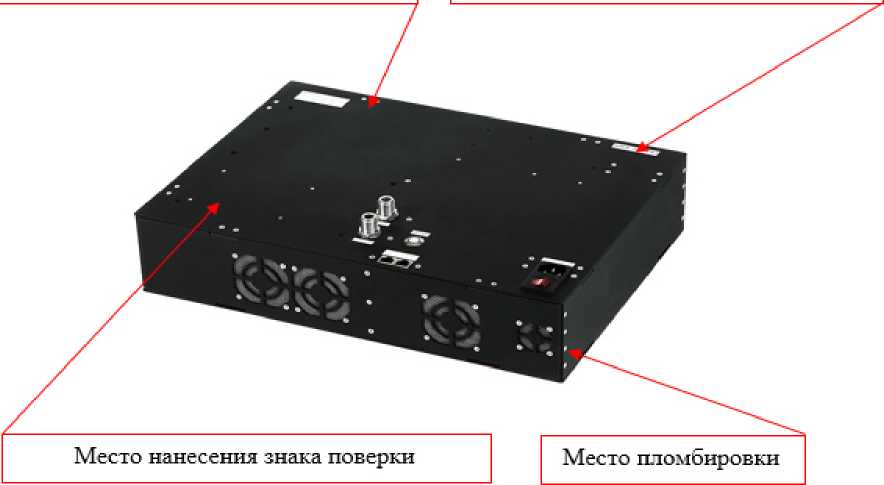

Рисунок 5 - Общий вид, место для нанесения знака утверждения типа, место нанесения знака поверки приемников, место нанесения серийного номера, идентифицирующего каждый экземпляр СИ и схема пломбировки от несанкционированного доступа приёмников измерительных MWR модификаций MWR-40UPR-2, MWR-85UPR-2, MWR-100UPR-2, MWR-135UPR-2

Таблица 9 -

Продолжение таблицы 9

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Примечание:

1 TOI = (2Ъсмес - Lимз)/2, где LcMec - уровень входного сигнала смесителя, дБ (1 мВт)

Окончание таблицы 2

Таблица 3 - Спектральная плотность мощности фазовых шумов в зависимости от отстройки на

частоте 100 МГ ц, дБ относительно несущей в полосе 1 Гц, не более

Таблица 4 - Спектральная плотность мощности фазовых шумов в зависимости от отстройки на

частоте 1 ГГ ц, дБ относительно несущей в полосе 1 Гц, не более

Таблица 5 - Средний уровень собственных шумов³, приведенный к полосе пропускания 1 Гц

для приемников MWR в штатной комплектации, в диапазоне частот, дБ (1 мВт), не более

Таблица 6 - Средний уровень собственных шумов⁴, приведенный к полосе пропускания 1 Гц для приемников MWR с опцией MWR-DC в зависимости от модификации, в диапазоне частот, дБ (1 мВт), не более

Примечание:

4 При наличии опции MWR-SW значение среднего уровня собственных шумов на 5 дБ больше

Таблица 7 - Метрологические характеристики. Параметры измерений модуляции для опции MWR-MD

Таблица 8 - Основные технические характеристики
