Наименование

Обозначение

Количество

Генератор сигналов векторный

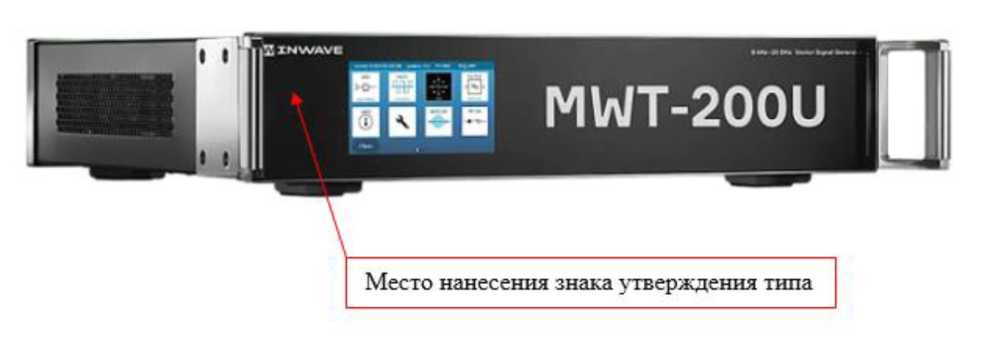

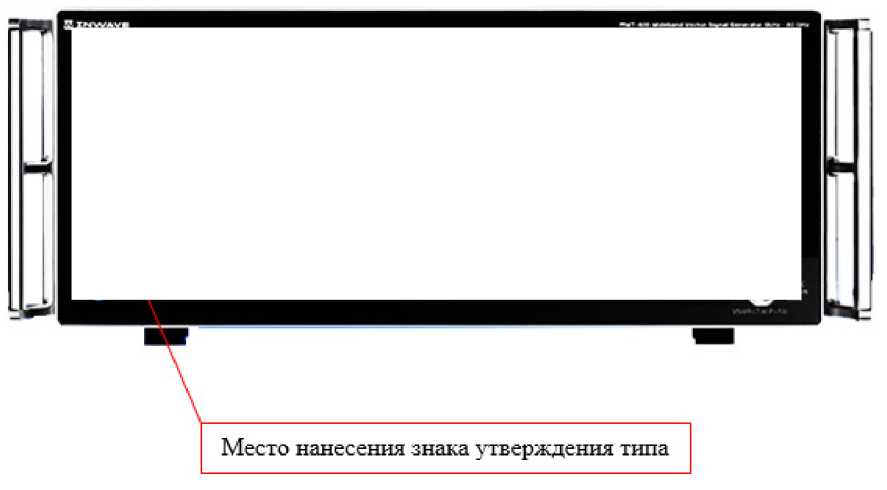

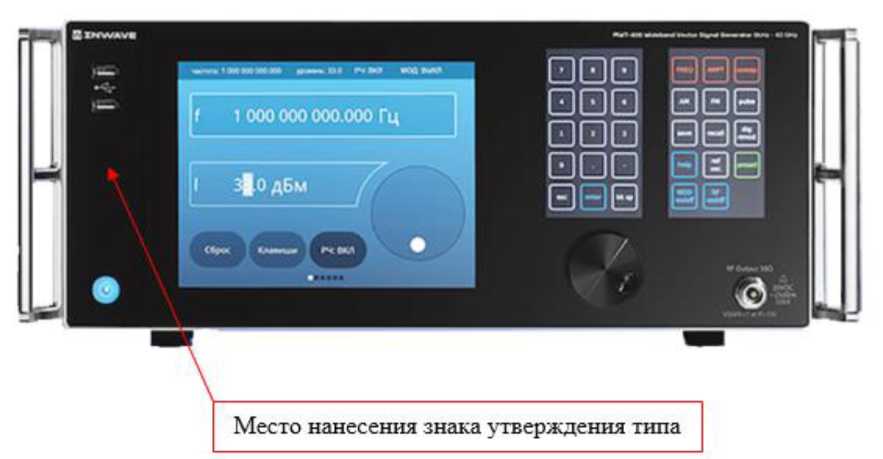

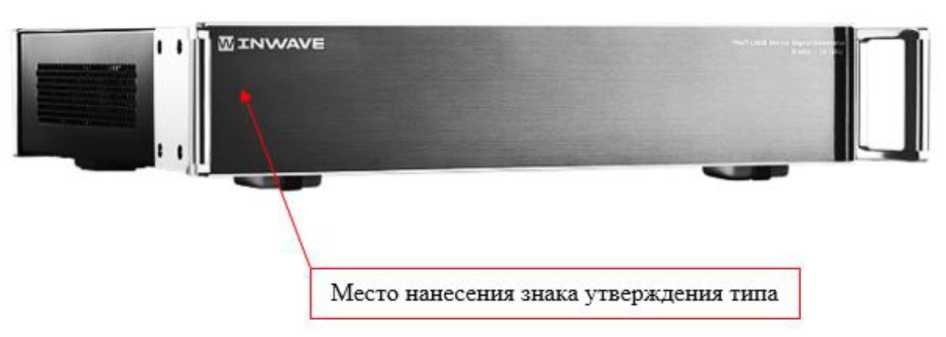

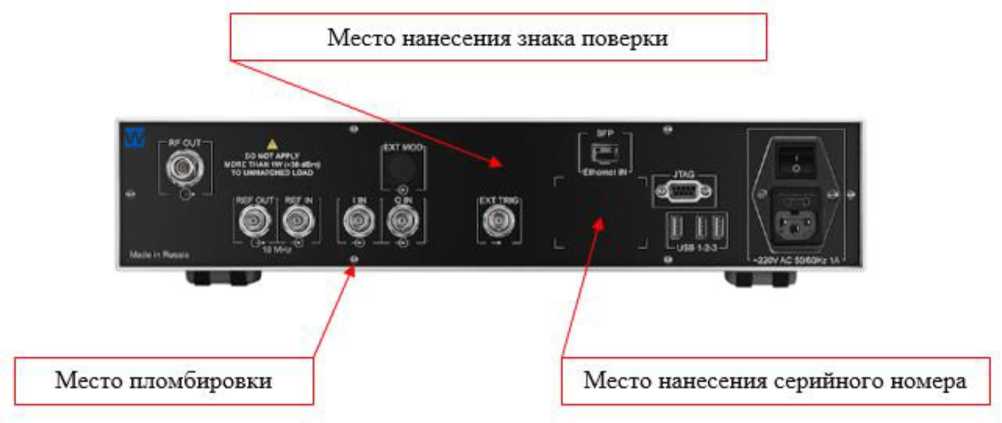

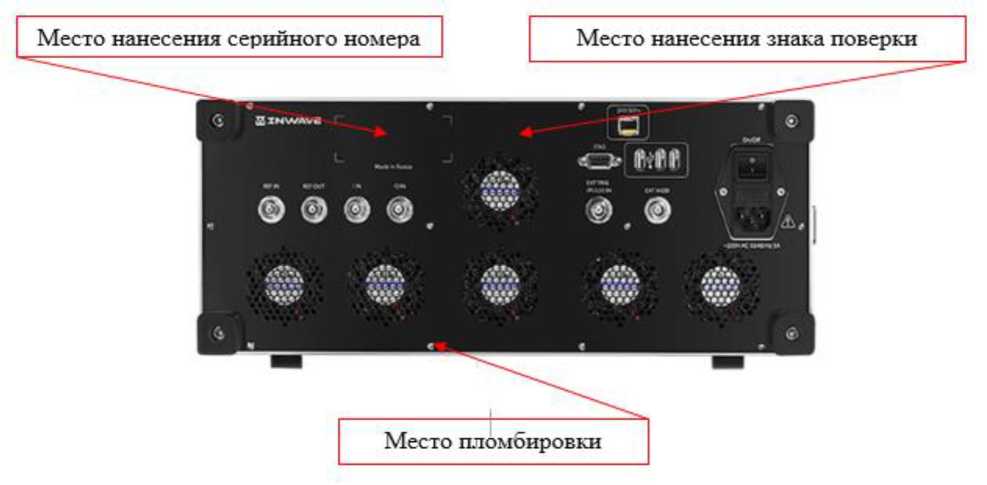

MWT (модификация MWT-400, или MWT-200, или MWT-200U, или MWT-160U, или MWT-100U, или MWT-60U)

1 шт.

Опция термостатированного опорного генератора

MWT-ОСХО

*)

Опция рубидиевого опорного генератора

MWT-RB

*)

Опция термостатированного рубидиевого опорного генератора

MWT-RB-EHN

*)

Опция пониженного фазового шума

MWT- LPN

*)

Опция низкого фазового шума

MWT- ULPN

*)

Опция повышенной выходной мощности

MWT- HP

*)

Опция встроенного ступенчатого аттенюатора

MWT-SATT

*)

Опция модуляций АМ, ЧМ, ФМ

MWT-AMOD

*)

Опция импульсной модуляции

MWT-PLS

*)

Опция мультитоновой модуляции

MWT-MTONE

*)

Опция интерфейса дистанционного управления

MWT-SFP/SFP+

*)

Опция встроенного ПК

MWT-PC

*)

Руководство по эксплуатации

ТРСН.468172.004 РЭ

1 шт.

*⁾ - по отдельному заказу

Наименование характеристики

Значение

Диапазон частот, Гц

MWT-60U

от 8 •Ю³ до 6 •Ю⁹

MWT-100U

от 8 •Ю³ до 1 •Ю¹⁰

MWT-160U

от 8 •Ю³ до 1,6 •Ю¹⁰

MWT-200U, MWT-200

от 8 •Ю³ до 2 •Ю¹⁰

MWT-400

от 8•Ю³ до 4^10¹⁰

Дискретность установки частоты, Гц

0,001

Номинальное значение частоты внутреннего опорного генератора, Гц

1^10⁷

Номинальное значение частоты внешнего опорного генератора, Гц

1^10⁷

Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора

от 8 кГц до 100 МГц

Штатно

±5^10^-5

Опции MWT-OCXO, MWT-RB, MWT-RB-ENH

±5^10^-7

от 100 МГц до 40 ГГц

Штатно

±3^10^-6

Опция MWT-OCXO

±5^10^-7

Опция MWT-RB

±2^10^-9

Опция MWT-RB-ENH

±5^10^-10

Наименование характеристики

Значение

Максимальное значение уровня мощности выходного синусоидального сигнала в зависимости от частоты, дБ (1 мВт), не менее

штатно

опция

MWT-

HP

от 8 до 20 кГц включ.

14

14

св. 20 до 50 кГц включ.

20

23

св. 50 кГц до 100 МГц включ.

20

25

св. 100 МГц до 1 ГГц

20

28

1 ГГц

20

31

св. 1 до 1,5 ГГц включ.

20

28

св. 1,5 до 4,5 ГГц включ.

20

27

св. 4,5 до 13 ГГц включ.

20

23

св.13 до 19 ГГц включ.

20

20

св. 19 до 22 ГГц включ.

15

15

св. 22 до 30 ГГц включ.

10

10

св. 30 до 36 ГГц включ.

13

13

св. 36 до 39 ГГц включ.

11

11

св. 39 до 40 ГГц

7

7

Минимальное значение уровня мощности выходного синусоидального сигнала для в зависимости от частоты, дБ (1 мВт), не более

штатно

опция

MWT-

SATT

от 100 МГц до 12 ГГц включ.

-60

-90

св. 12 до 20 ГГц включ.

-40

-80

св. 20 до 25 ГГц включ.

-70

-70

св. 25 до 30 ГГц включ.

-60

-60

св. 30 до 35 ГГц включ.

-50

-50

св. 35 до 40 ГГц

-40

-40

Дискретность установки уровня мощности выходного синусоидального сигнала, дБ

0,1

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного синусоидального сигнала в диапазоне частот, дБ

от 8 кГц до 20 ГГц включ.

±1,8

св. 20 до 40 ГГц

±2,9

Наименование характеристики

Значение

Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала -10 дБ (1 мВт), дБ, не более

от 100 МГц до 5,1 ГГц включ.

-40

св. 5,1 до 5,6 ГГц включ.

-35

св. 5,6 до 20 ГГц включ.

-40

Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более

от 100 МГц до 10 ГГц включ.

-65

св. 10 до 20 ГГц включ.

-55

св. 20 до 40 ГГц

-50

Спектральная плотность мощности широкополосных шумов относительно несущей в полосе 1 Гц на частотах от 100 до 500 МГц при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт) , дБ, не более

штатно

опция MWT-SATT

1 ГГц

-115

-122

20 ГГц

-100

-112

Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) в зависимости от частоты и отстройки, дБ, не более

Штатно при отстройке 10 кГц

Несущая

100 МГц

-116

Несущая

1 ГГц

-96

Несущая

10 ГГц

-76

Несущая

20 ГГц

-70

Опция MWT-LPN

приведены в таблице 5

Опция MWT-ULPN

приведены в таблице 6

Частота несущей F

Частота отстройки AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

100 МГц

-100

-120

-122

-123

-125

1 ГГц

-90

-114

-122

-122

-125

10 ГГц

-70

-95

-106

-106

-121

20 ГГц

-62

-89

-101

-101

-110

Частота несущей F

Частота отстройки AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

100 МГц

-108

-126

-130

-131

-131

1 ГГц

-95

-121

-132

-132

-132

10 ГГц

-76

-105

-116

-116

-121

20 ГГц

-67

-99

-111

-111

-115

Наименование характеристики

Значение

Полоса модуляции в диапазоне частот, МГц, не менее

от 0,8 до 20 ГГц включ.

520

св. 20 до 40 ГГц

200

Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки в зависимости от частоты для модуляции типа 16QAM и скорости передачи до 1 МГ ц, %

штатно

от 200 МГц до 6 ГГц включ.

±2,0

опции MWT-LPN и

MWT-ULPN

от 200 МГц до 6 ГГц включ.

±0,8

св. 6 до 20 ГГц включ.

±1,2

св. 20 до 40 ГГц

±2,0

Наименование характеристики

Значение

Диапазон установки периода следования импульсов модулирующего генератора, с

от 2^10^-8 до 10

Диапазон установки длительности импульсов модулирующего генератора, с

от 1 •Ю^-8 до 4

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами для диапазона частот от 200 МГц до 40 ГГц, дБ, не менее

35

Время нарастания/спада радиоимпульсов, нс, не более

7

Наименование характеристики

Значение

Диапазон установки коэффициента амплитудной модуляции, %

от 1 до 100

Дискретность установки коэффициента амплитудной модуляции, %

1

Диапазон модулирующих частот, Гц

от 10 до 1^10⁶

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (КАМ) для диапазона частот от 200 МГц до 40 ГГ ц, %

±(0,02- Кам + 1)

Наименование характеристики

Значение

Диапазон установки девиации частоты, Гц

от 1^10² до 1^10⁶

Дискретность установки девиации частоты, Гц

1

Диапазон модулирующих частот (Fмод), Гц

от 10 до 1^10⁶

Пределы допускаемой абсолютной погрешности установки девиации частоты (Fд) в диапазоне частот от 200 МГц до 40 ГГц, Гц

+(0,015•Fд + 30)

Наименование характеристики

Значение

Тип выходного СВЧ разъема

MWT-60U, MWT-100U,

MWT-160U

N «розетка»

MWT-400, MWT-200,

MWT-200U

2,92 мм «розетка»

Типы поддерживаемых векторных модуляций

OOK, 2-ASK,

4-ASK, 8-ASK, 2-FSK, MSK,

GMSK, BPSK,

QPSK, 8-PSK, 16-QAM, 32-QAM, 64-QAM

Варианты исполнения корпуса

MWT-60U, MWT-100U, MWT-160U, MWT-200U

2U

MWT-200, MWT-400

4U

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от +20 до +30

от 40 до 90

Условия хранения и транспортирования:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от -20 до +60

от 20 до 90

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 210 до 240

50

Масса, кг, не более

Вариант исполнения 2U

15

Вариант исполнения 4U

27

Габаритные размеры (ширина х глубина х высота), мм, не более

Вариант исполнения 2U

480x470x100

Вариант исполнения 4U

480x505x190

Время прогрева, мин

30
