Номер по Госреестру СИ: 92911-24
92911-24 Генераторы сигналов
(MWG)
Назначение средства измерений:
Генераторы сигналов MWG предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с амплитудной, частотной, фазовой и импульсной модуляциями.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 5
Внешний вид.
Генераторы сигналов
Рисунок № 6
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 15.08.2029
Номер записи - 194713
ID в реестре СИ - 1418192
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MWG-200, MWG-100U,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Генераторы сигналов (MWG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87755-22 20.12.2027 |
Осциллографы цифровые, MWO-1000 Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87885-22 29.12.2027 |
Осциллографы цифровые, MWO-4000 Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89948-23 08.09.2028 |
Анализаторы спектра, MWA Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91030-24 16.01.2029 |
Приемники измерительные, MWR Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92626-24 10.07.2029 |
Генераторы сигналов векторные, MWT Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92911-24 15.08.2029 |
Генераторы сигналов, MWG Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92911-24 15.08.2029 |
Генераторы сигналов, MWG Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Генераторы сигналов (MWG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Генераторы сигналов (MWG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «MWG FW/GUI» предназначено для управления режимами работы генераторов сигналов MWG. Программное обеспечение «MWG FW/GUI» предназначено только для работы с генераторами сигналов MWG и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов MWG за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MWG FW/MWG GUI |
|
Номер версии (идентификационный номер) ПО |
MWG FW: не ниже 7.2.17 MWG GUI: не ниже 4.16.17 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель генераторов сигналов MWG в соответствии с рисунками 1 - 4 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Порядок работы» руководства по эксплуатации ТРСН.468172.008 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной мощности электромагнитных колебаний г. № 2839 «Об утверждении государственной мощности электромагнитных колебаний
поверочной схемы для средств измерений в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 29 декабря 2018 поверочной схемы для средств измерений в диапазоне частот от 37,50 до 78,33 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г.
№ 233 «Об утверждении
Г осударственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. «Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»;
Технические условия ТРСН.468172.008 ТУ «Генераторы сигналов MWG. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)
ИНН 7736609482
Юридический адрес: 119607, г. Москва, вн. тер. г. муниципальный округ Раменки, б-р Раменский, д. 1
Телефон (факс): +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Изготовитель
Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)ИНН 7736609482
Адрес: 119607, г. Москва, вн. тер. г. муниципальный округ Раменки, б-р Раменский, д. 1
Телефон (факс): +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника»)ИНН 7736609482
Юридический адрес: 119607, г. Москва, вн. тер. г. муниципальный округ Раменки, б-р Раменский, д. 1
Телефон (факс): +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Конструктивно генераторы сигналов MWG выполнены в виде настольного лабораторного прибора в двух вариантах исполнения корпуса, отличающихся габаритными размерами под монтаж в 19-дюймовые стойки. Генераторы работают под управлением встроенного персонального компьютера (ПК) с операционной системой Linux или под управлением внешнего ПК. Управление прибором осуществляется с передней панели, оснащенной сенсорным дисплеем (для опции встроенного персонального компьютера) или по интерфейсу дистанционного управления. На задней панели генераторов расположены интерфейсы LAN и USB, разъём питания, разъёмы входа/выхода опорной частоты, а также входы для внешних модулирующих сигналов и сигнала синхронизации. Выход СВЧ генератора расположен на передней или задней панели прибора в зависимости от модификации. При отсутствии опции встроенного персонального компьютера, передняя панель генераторов сигналов MWG закрыта заглушкой.
Принцип работы генераторов сигналов MWG основан на формировании в приборе синусоидального сигнала синтезатором высокой частоты и при необходимости его модуляции с помощью квадратурного модулятора и модулирующего сигнала от цифро-аналогового преобразователя (ЦАП). При формировании сигнала в диапазоне частот от 20 до 40 ГГц используется дополнительный перенос частоты смесителем с помощью второго синтезатора. Формирование сигнала в диапазоне от 8 кГц до 100 МГц осуществляется без переноса частоты - сигнал с ЦАП через тракты аналоговой обработки поступает непосредственно на выход прибора. Источником опорной частоты для синтезаторов высокой частоты служит кварцевый (опционально - рубидиевый) генератор с частотой 10 МГц. Выходной уровень генератора регулируется аттенюаторами с малым шагом ослабления и опционально для расширения динамического диапазона ступенчатым аттенюатором с большим шагом ослабления. Уменьшение гармонических и негармонических искажений спектра выходного сигнала осуществляется с помощью набора встроенных переключаемых фильтров, а также перестраиваемым ЖИГ-фильтром.
К данному типу генераторов сигналов MWG относятся следующие модификации: MWG-400, MWG-200, MWG-200U, MWG-160U, MWG-100U, MWG-60U. Модификации отличаются диапазоном частот и исполнением корпуса.
Данный тип генераторов сигналов MWG может иметь следующие опции:
MWG-ОСХО - термостатированный опорный генератор; MWG-RB - рубидиевый опорный генератор;
MWG-RB-ENH- улучшенный рубидиевый опорный генератор; MWG-LPN - опция пониженного фазового шума;
MWG-ULPN - опция низкого фазового шума;
MWG-HP - опция повышенной выходной мощности;
MWG-SATT - опция встроенного ступенчатого аттенюатора; MWG-AMOD - опция модуляций АМ, ЧМ, ФМ;
MWG-PLS - опция импульсной модуляции;
MWG-SFP/SFP+ - опции интерфейса дистанционного управления; MWG-PC - опция встроенного ПК.
Знак поверки может наноситься на заднюю панель генераторов сигналов MWG.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифро-буквенном формате наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа генераторы сигналов MWG имеют защитную наклейку изготовителя, закрывающую стык корпуса и нижней панели.
Общий вид генераторов сигналов MWG модификаций MWG-200, MWG-400 с опцией встроенного ПК представлен на рисунке 1.
Общий вид генераторов сигналов MWG модификаций MWG-200, MWG-400 без опции встроенного ПК представлен на рисунке 2.
MWG-100U,
Общий вид генераторов сигналов MWG модификаций MWG-60U, MWG-160U, MWG-200U с опцией встроенного ПК представлен на рисунке 3.
MWG-100U,
Общий вид генераторов сигналов MWG модификаций MWG-60U, MWG-160U, MWG-200U без опции встроенного ПК представлен на рисунке 4.
Места для нанесения знака утверждения типа представлены на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр генераторов сигналов MWG модификаций MWG-200, MWG-400, представлены на рисунке 5.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ генераторов сигналов MWG модификаций MWG-60U, MWG-100U, MWG-160U, MWG-200U, представлены на рисунке 6.
•'тп «м цш а—»‘1м в (м* - «е ам
00®
В0Б
\
□ □□
□ □□
□ □□
□ □□

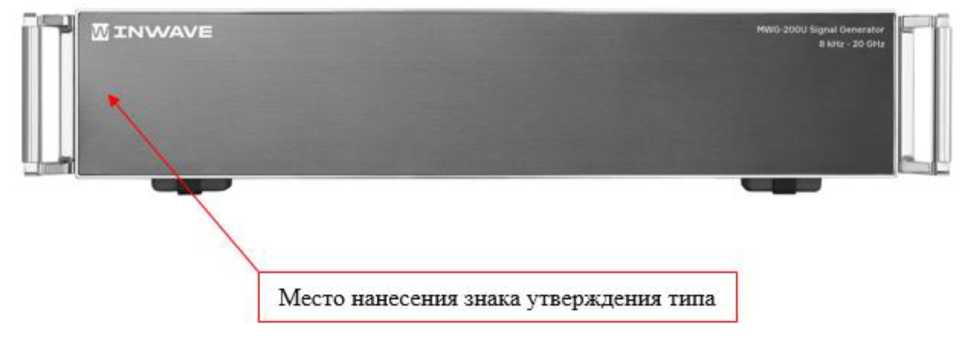

Место нанесения знака утверждения типаРисунок 1 - Общий вид генераторов сигналов MWG модификаций MWG-200, MWG-400 с опцией встроенного ПК; место для нанесения знака утверждения типа

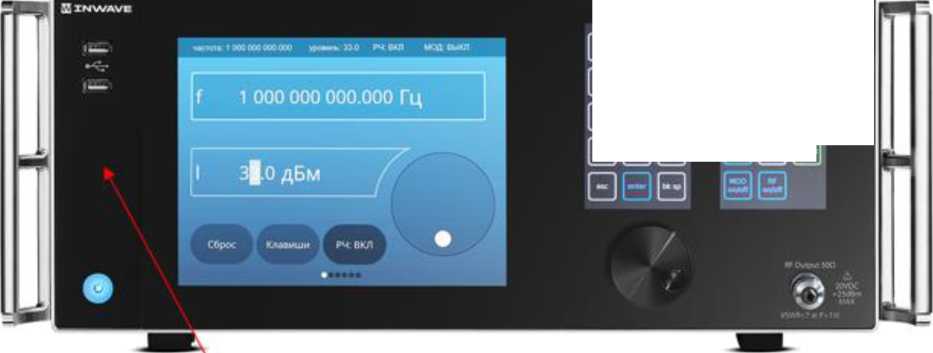

Рисунок 2 - Общий вид генераторов сигналов MWG модификаций MWG-200, MWG-400 без опции встроенного ПК; место для нанесения знака утверждения типа

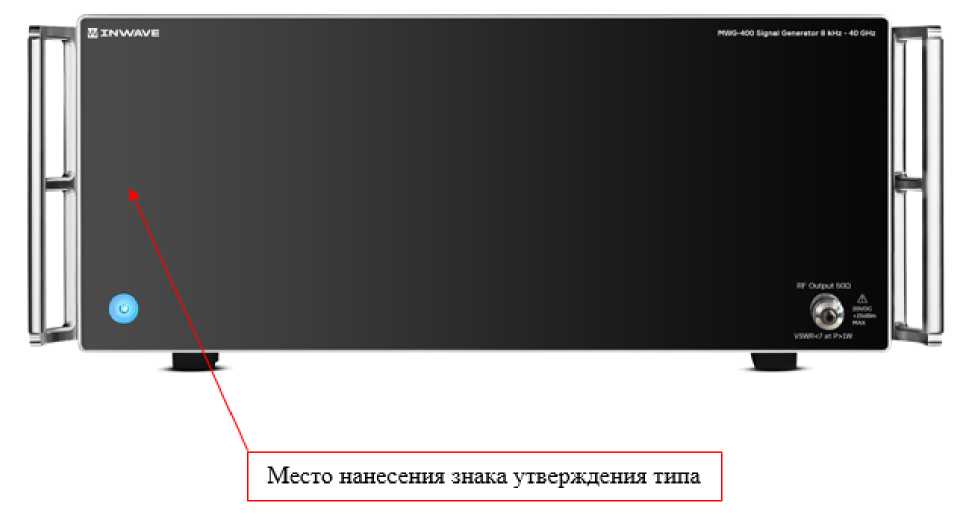

Рисунок 3 - Общий вид генераторов сигналов MWG модификаций MWG-60U, MWG-100U, MWG-160U, MWG-200U с опцией встроенного ПК; место для нанесения знака утверждения типа

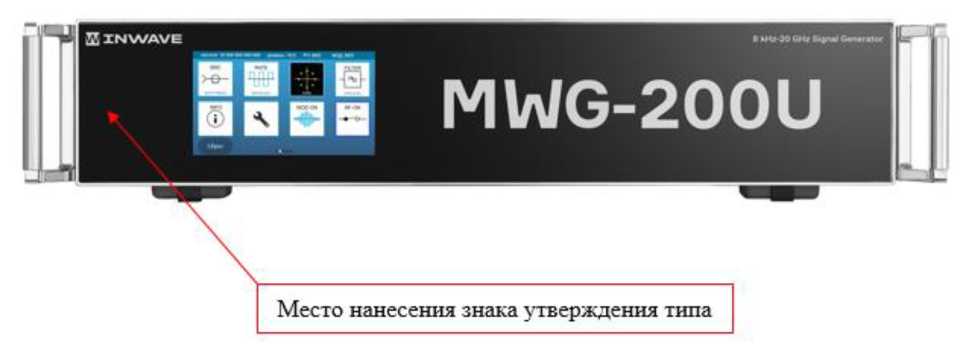

Рисунок 4 - Общий вид генераторов сигналов MWG модификаций MWG-60U, MWG-100U, MWG-160U, MWG-200U без опции встроенного ПК; место для нанесения знака утверждения

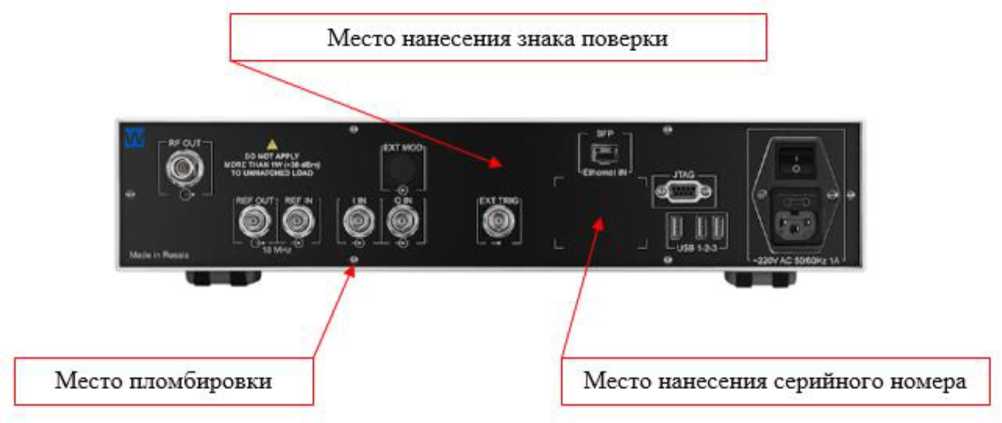

Рисунок 5 - Схема пломбировки от несанкционированного доступа; места нанесения серийного номера и знака поверки для генераторов сигналов MWG модификаций MWG-200, MWG-400

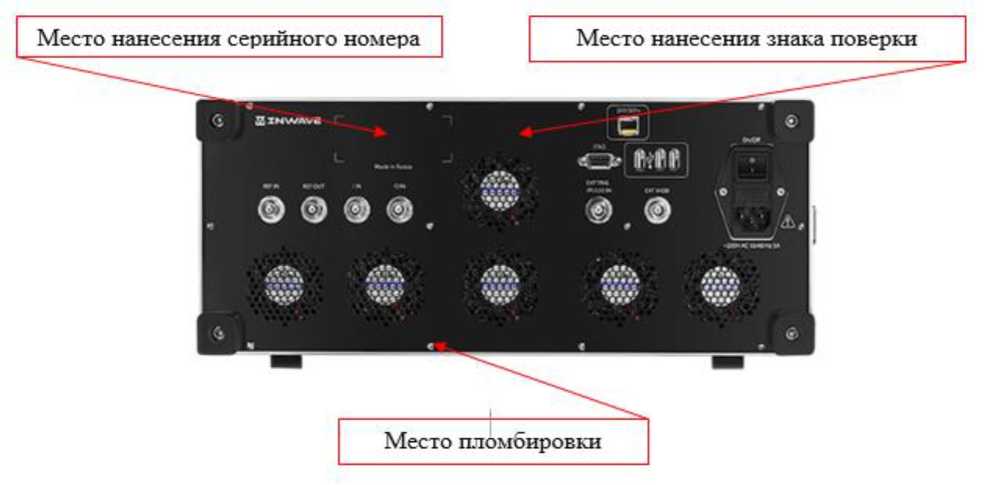

Рисунок 6 - Схема пломбировки от несанкционированного доступа; места нанесения серийного номера и знака поверки для генераторов сигналов MWG модификаций MWG-60U, MWG-100U, MWG-160U, MWG-200U
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
MWG (модификация MWG-400, или MWG-200, или MWG-200U, или MWG-160U, или MWG-100U, или MWG-60U) |
1 шт. |
|
Опция термостатированного опорного генератора |
MWG-ОСХО |
*) |
|
Опция рубидиевого опорного генератора |
MWG-RB |
*) |
|
Опция термостатированного рубидиевого опорного генератора |
MWG-RB-EHN |
*) |
|
Опция пониженного фазового шума |
MWG- LPN |
*) |
|
Опция низкого фазового шума |
MWG- ULPN |
*) |
|
Опция повышенной выходной мощности |
MWG- HP |
*) |
|
Опция встроенного ступенчатого аттенюатора |
MWG-SATT |
*) |
|
Опция модуляций АМ, ЧМ, ФМ |
MWG-AMOD |
*) |
|
Опция импульсной модуляции |
MWG-PLS |
*) |
|
Опция интерфейса дистанционного управления |
MWG-SFP/SFP+ |
*) |
|
Опция встроенного ПК |
MWG-PC |
*) |
|
Руководство по эксплуатации |
ТРСН.468172.008 РЭ |
1 экз. |
|
*) - по отдельному заказу | ||
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение | ||
|
Диапазон частот, Гц |
MWG-60U |
от 8 •Ю3 до 6 •Ю9 | |
|
MWG-100U |
от 8 •Ю3 до 1 •Ю10 | ||
|
MWG-160U |
от 8 •Ю3 до 1,6•Ю10 | ||
|
MWG-200U, MWG-200 |
от 8^103 до 2^1010 | ||
|
MWG-400 |
от 8 •Ю3 до 4 •Ю10 | ||
|
Дискретность установки частоты, Гц |
0,001 | ||
|
Номинальное значение частоты внутреннего опорного генератора, Гц |
1^107 | ||
|
Номинальное значение частоты внешнего опорного генератора, Гц |
1^107 | ||
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
от 8 кГц до 100 МГц |
Штатно |
±5^10-5 |
|
Опции MWG-OCXO, MWG-RB, MWG-RB-ENH |
±5^10-7 | ||
|
от 100 МГц до 40 ГГц |
Штатно |
±3^10-6 | |
|
Опция MWG-OCXO |
±5^10-7 | ||
|
Опция MWG-RB |
±2^10-9 | ||
|
Опция MWG-RB-ENH |
±5^10-10 | ||
Таблица 3 -
выходного сигнала
|
Наименование характеристики |
Значение | ||
|
Максимальное значение уровня мощности выходного синусоидального сигнала в зависимости от частоты, дБ (1 мВт), не менее |
штатно |
опция MWG- HP | |
|
от 8 до 20 кГц включ. |
14 |
14 | |
|
св. 20 до 50 кГц включ. |
20 |
23 | |
|
св. 50 кГц до 100 МГц включ. |
20 |
25 | |
|
св. 100 МГц до 1 ГГц |
20 |
28 | |
|
1 ГГц |
20 |
31 | |
|
св. 1 до 1,5 ГГц включ. |
20 |
28 | |
|
св. 1,5 до 4,5 ГГц включ. |
20 |
27 | |
|
св. 4,5 до 13 ГГц включ. |
20 |
23 | |
|
св.13 до 19 ГГц включ. |
20 |
20 | |
|
св. 19 до 22 ГГц включ. |
15 |
15 | |
|
св. 22 до 30 ГГц включ. |
10 |
10 | |
|
св. 30 до 36 ГГц включ. |
13 |
13 | |
|
св. 36 до 39 ГГц включ. |
11 |
11 | |
|
св. 39 до 40 ГГц |
7 |
7 | |
|
Минимальное значение уровня мощности выходного синусоидального сигнала в зависимости от частоты, дБ (1 мВт), не более |
штатно |
опция MWG- SATT | |
|
от 100 МГц до 12 ГГц включ. |
-60 |
-90 | |
|
св. 12 до 20 ГГц включ. |
-40 |
-80 | |
|
св. 20 до 25 ГГц включ. |
-70 |
-70 | |
|
св. 25 до 30 ГГц включ. |
-60 |
-60 | |
|
св. 30 до 35 ГГц включ. |
-50 |
-50 | |
|
св. 35 до 40 ГГц |
-40 |
-40 | |
|
Дискретность установки уровня мощности выходного синусоидального сигнала, дБ |
0,1 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного синусоидального сигнала в диапазоне частот, дБ |
от 8 кГц до 20 ГГц включ. |
±1,8 | |
|
св. 20 до 40 ГГц |
±2,9 | ||
Таблица 4 -
колебаний
выходного сигнала в
|
Наименование характеристики |
Значение | |||
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт), дБ, не более |
от 100 МГц до 5,1 ГГц включ. |
-40 | ||
|
св. 5,1 до 5,6 ГГц включ. |
-35 | |||
|
св. 5,6 до 20 ГГц включ. |
-40 | |||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более |
штатно |
опция MWG-LPN или MWG- ULPN | ||
|
от 100 МГц до 10 ГГц включ. |
-55 |
-65 | ||
|
св. 10 до 20 ГГц включ. |
-55 |
-55 | ||
|
св. 20 до 40 ГГц |
-50 |
-50 | ||
|
Спектральная плотность мощности широкополосных шумов относительно несущей в полосе 1 Гц на частотах от 100 до 500 МГц при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт) , дБ, не более |
штатно |
опция MWG- SATT | ||
|
1 ГГц |
-115 |
-122 | ||
|
20 ГГц |
-100 |
-112 | ||
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) в зависимости от частоты и отстройки, дБ, не более |
Штатно при отстройке 10 кГц |
Несущая 100 МГц |
-116 | |
|
Несущая 1 ГГц |
-96 | |||
|
Несущая 10 ГГц |
-76 | |||
|
Несущая 20 ГГц |
-70 | |||
|
Опция MWG- |
PN |
приведены в таблице 5 | ||
|
Опция MWG-ULPN |
приведены в таблице 6 | |||
Таблица 5 - Спектральная плотность мощности фазовых шумов для опции MWG-LPN относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) в зависимости от частоты и отстройки, дБ
|
Частота несущей F |
Частота отстройки AF | ||||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц | |
|
100 МГц |
-100 |
-120 |
-122 |
-123 |
-125 |
|
1 ГГц |
-90 |
-114 |
-122 |
-122 |
-125 |
|
10 ГГц |
-70 |
-95 |
-106 |
-106 |
-121 |
|
20 ГГц |
-62 |
-89 |
-101 |
-101 |
-110 |
Таблица 6 - Спектральная плотность мощности фазовых шумов для опции MWG-ULPN относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 10 дБ (1 мВт) в зависимости от частоты и отстройки, дБ
|
Частота несущей F |
Частота отстройки AF | ||||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц | |
|
100 МГц |
-108 |
-126 |
-130 |
-131 |
-131 |
|
1 ГГц |
-95 |
-121 |
-132 |
-132 |
-132 |
|
10 ГГц |
-76 |
-105 |
-116 |
-116 |
-121 |
|
20 ГГц |
-67 |
-99 |
-111 |
-111 |
-115 |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опция MWG-PLS)__________________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон установки периода следования импульсов модулирующего генератора, с |
от 2-10-8 до 10 |
|
Диапазон установки длительности импульсов модулирующего генератора, с |
от 1 •Ю-8 до 4 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами для диапазона частот от 200 МГц до 40 ГГц, дБ, не менее |
35 |
|
Время нарастания/спада радиоимпульсов, нс, не более |
7 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опция MWG-AMOD)__________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента амплитудной модуляции, % |
от 1 до 100 |
|
Дискретность установки коэффициента амплитудной модуляции, % |
1 |
|
Диапазон модулирующих частот, Гц |
от 10 до 1-106 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (КАМ) для диапазона частот от 200 МГц до 40 ГГ ц, % |
±(0,02- Кам + 1) |
Таблица 9 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опция MWG-AMOD)_________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон установки девиации частоты, Гц |
от 1^102 до 1^106 |
|
Дискретность установки девиации частоты, Гц |
1 |
|
Диапазон модулирующих частот (Рмод), Гц |
от 10 до 1^106 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (Fд) в диапазоне частот от 200 МГц до 40 ГГц, Гц |
+(0,015•Fд + 30) |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Тип выходного СВЧ разъема |
MWG-60U, MWG-100U, MWG-160U |
N «розетка» |
|
MWG-400, MWG-200, MWG-200U |
2,92 мм «розетка» | |
|
Варианты исполнения корпуса |
MWG-60U, MWG-100U, MWG-160U, MWG-200U |
2U |
|
MWG-200, MWG-400 |
4U | |
|
Рабочие условия эксплуатации:
|
от +20 до +30 от 40 до 90 | |
|
Условия хранения и транспортирования:
|
от -20 до +60 от 20 до 90 | |
|
Параметры электрического питания:
|
от 210 до 240 50 | |
|
Масса, кг, не более |
Вариант исполнения 2U |
15 |
|
Вариант исполнения 4U |
27 | |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
Вариант исполнения 2U |
480x470x100 |
|
Вариант исполнения 4U |
480x505x190 | |
|
Время прогрева, мин |
30 | |
