Номер по Госреестру СИ: 87755-22
87755-22 Осциллографы цифровые
(MWO-1000)
Назначение средства измерений:
Осциллографы цифровые MWO-1000 предназначены для измерений амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Программное обеспечение «MWO FW/GUI» предназначено для управления режимами работы осциллографов цифровых MWO-1000, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «MWO FW/GUI» предназначено только для работы с осциллографами цифровыми MWO-1000 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых MWO-1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MWO FW/GUI |
Номер версии (идентификационный номер) ПО |
MWO FW: не ниже 1.1.20 MWO GUI: не ниже 1.0.1 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую панель осциллографов цифровых MWO-1000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 “Порядок работы” руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ТРСН.411161.002 Осциллографы цифровые MWO-1000. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника» )
ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Изготовитель
Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника» )ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б
Адрес осуществления деятельности: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru E-mail: hello@inwave.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Микроволновая Электроника» (ООО «Микроволновая Электроника» )ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35
Web-сайт: http://www.inwave.ru
E-mail: hello@inwave.ru
Конструктивно осциллографы цифровые MWO-1000 выполнены в виде портативного моноблочного лабораторного прибора, работающего под управлением встроенного компьютера с закрытым для пользователя вариантом ОС Linux. На передней панели осциллографов цифровых MWO-1000 расположены дисплей, органы управления, разъемы измерительных входов, интерфейс USB. На задней панели - интерфейсы LAN и USB, разъём питания, разъёмы входа и выхода синхросигнала.
Принцип действия осциллографов цифровых MWO-1000 основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые MWO-1000 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, включая быстрое преобразование Фурье, с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Данный тип осциллографов цифровых MWO-1000 может иметь следующую опцию:
MW0-4CH - опция четырёхканального исполнения.
Знак поверки может наноситься на заднюю панель осциллографов цифровых MWO-1000. Место для нанесения знака поверки представлено на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифро-буквенном формате, наносится методом наклейки на заднюю панель. Для предотвращения несанкционированного доступа осциллографы цифровые MWO-1000 имеют защитную наклейку изготовителя, закрывающую стык передней и задней панелей.
Общий вид осциллографов цифровых MWO-1000 представлен на рисунке 1. Корпуса осциллографов цифровых MWO-1000 могут быть выполнены в белой или черной цветовой гамме.
Место для нанесения знака утверждения типа представлено на рисунке 1.
Схема пломбировки от несанкционированного доступа, места нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака поверки представлены на рисунке 2.

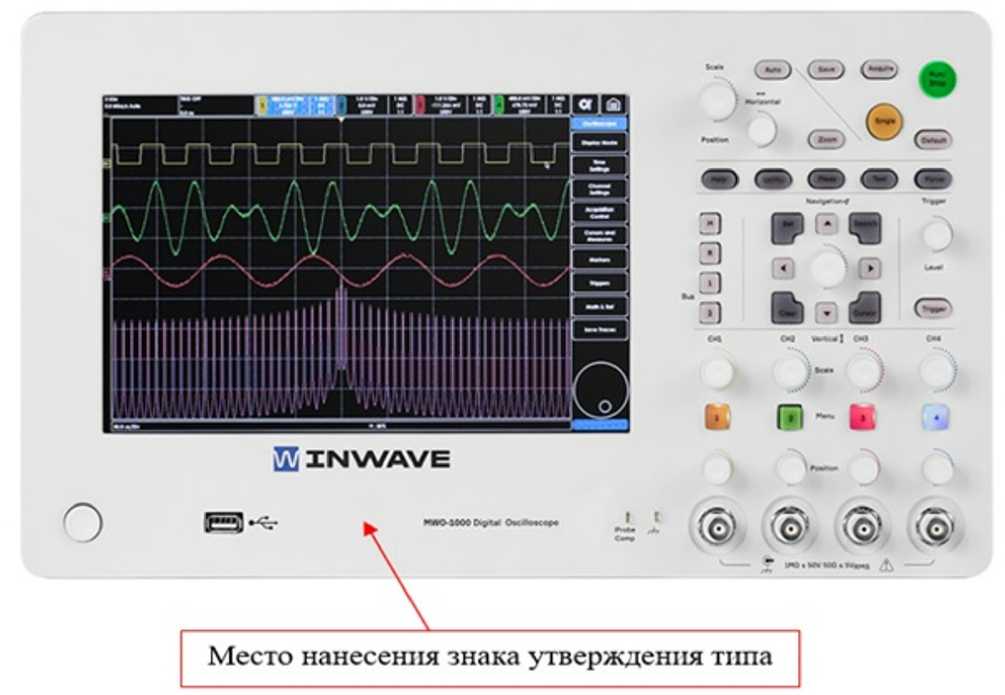

Рисунок 1 - Общий вид средства измерений
Место пломбировки
Место нанесения знака поверки
Место указания серийного номера

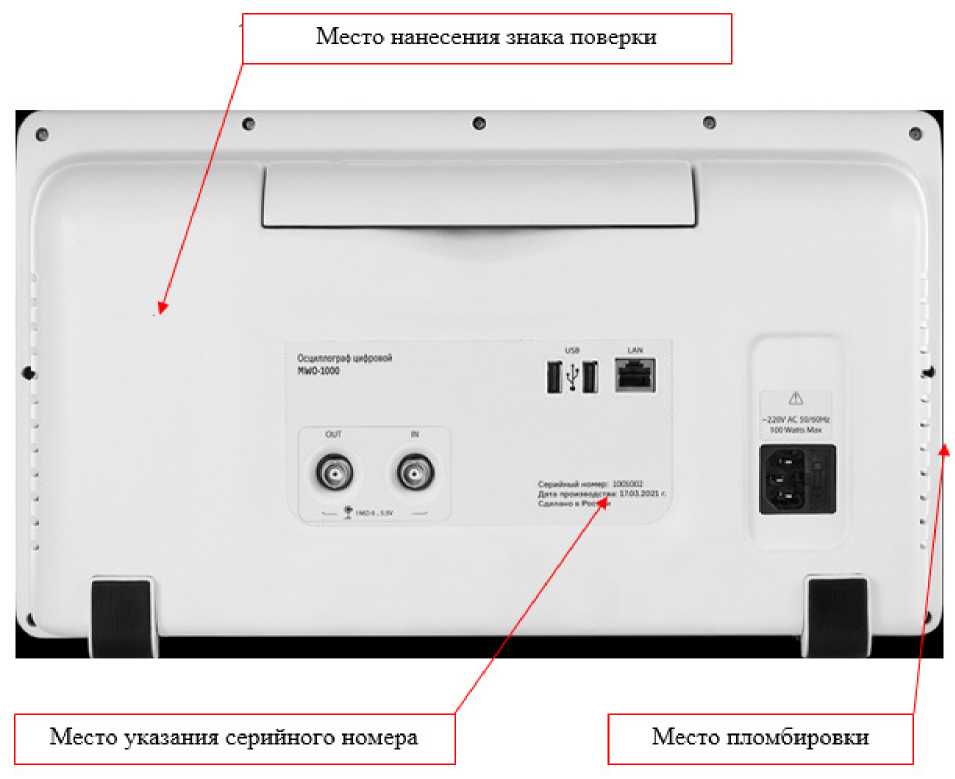

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, место нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Осциллограф цифровой |
MWO-1000 |
1 шт. |
Опция четырёхканального исполнения |
MWO-4CH |
По отдельному заказу |
Руководство по эксплуатации |
ТРСН.411161.002РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | |
1 |
2 | |
Максимальная частота дискретизации Гц |
на канал |
5-108 |
при объединении каналов |
1-109 | |
Входное сопротивление, Ом |
50 или 1 •IO6 | |
Полоса пропускания при входном сопротивлении 50 Ом, Гц |
от 0 до 2-108 | |
Время нарастания переходной характеристики, нс, не более |
2,5 | |
Диапазон значений коэффициента развертки КР, с/дел |
от 2-10’9до 5-101 | |
Пределы допускаемой абсолютной погрешности измерений временных интервалов T, с |
±(5-10-6 -T + 0,01-КР + +0,02Фд-1) | |
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом/1 МОм в режиме сбора данных “усреднение” |
от 1 • 10-3 до 5-10-3 |
R = 50 Ом |
от 1 • 10-2 до 1 | |
R = 1 МОм |
от 1-10-2 до 5 | |
Диапазоны напряжений для сопротивления 1 МОм, В |
±15 | |
Диапазон напряжений для сопротивления 50 Ом, В |
±5 | |
Развязка между каналами, дБ, не менее |
40 | |
Пределы допускаемой абсолютной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при авто калибровке нуля, В |
±(0,3-КО + 0,004) | |
Источники синхронизации |
входы каналов, вход внешнего запуска | |
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
1,5 | |
Минимальный уровень синхронизации от входа внешней синхронизации, В, не более |
2,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Количество каналов |
штатно |
2 |
опция MWO-4CH |
4 | |
Тип входного разъема |
BNC | |
Параметры электрического питания:
|
от 200 до 240 50 | |
Масса, кг, не более |
5 | |
Габаритные размеры (ширинахвысотахглубина), мм |
400x230x160 | |
Рабочие условия применения:
|
от +20 до +30 от 40 до 90 | |
Условия хранения и транспортирования:
|
от -20 до +70 от 20 до 90 | |
Время прогрева, мин |
30 |
