Номер по Госреестру СИ: 87860-22
87860-22 Мультиметры цифровые
(АКИП-2205)
Назначение средства измерений:
Мультиметры цифровые АКИП-2205 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.

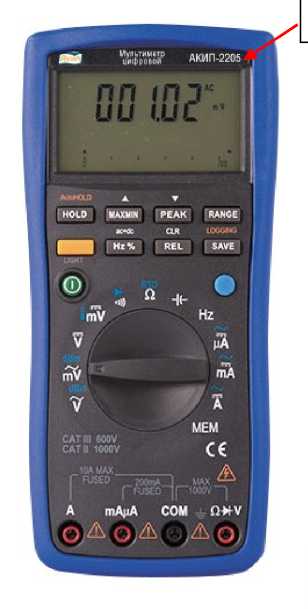

Внешний вид.
Мультиметры цифровые
Рисунок № 1

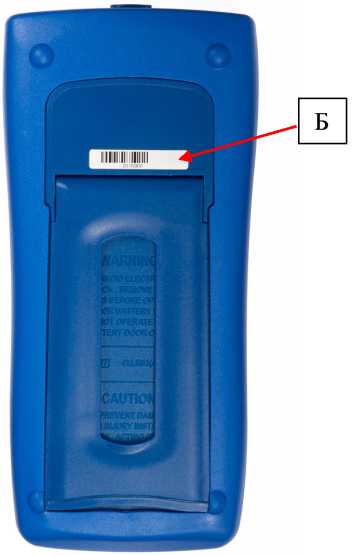

Внешний вид.
Мультиметры цифровые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до К106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 ГСИ. «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Double King Industrial Holdings Co., Limited», Китай на мультиметры цифровые АКИП-2205, Certificate No. TUV100 04 3263.
Правообладатель«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859 Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Изготовитель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859 Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859 Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Мультиметры исполняются в двух модификациях: АКИП-2205, АКИП-2205/1. Модификации различаются наличием беспроводного интерфейса.
На лицевой панели мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы для подключения измерительных проводов.
На задней панели мультиметров расположены батарейный отсек, упор-подставка и серийный номер в виде наклейки.
Опломбирование мультиметров не предусмотрено.
Конструкция мультиметров не предусматривает нанесения знаков поверки.
На рисунке 1 представлен общий вид мультиметров, места нанесения знака утверждения типа и серийного номера.
Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 9 - Комплектность мультиметров
Наименование |
Обозначение |
Количество, шт. |
Мультиметр |
модификация (по заказу): АКИП-2205, АКИП-2205/1 |
1 |
Защитный чехол с подставкой |
- |
1 |
Измерительные провода |
- |
2 |
Источник питания |
AAA |
4 |
Руководство по эксплуатации |
- |
1 |
Интерфейсный USB-кабель |
- |
1 |
Wi-Fi-модуль беспроводного интерфейса (только для АКИП-2205/1) |
- |
1 |
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
0,2 |
0,00001 |
±(0,0005^иизм|1)+10^) |
2 |
0,0001 |
±(0,0005^иизм|+10^) |
20 |
0,001 |
±(0,0005^иизм|+10^) |
200 |
0,01 |
±(0,0005^иизм|+10^) |
1000 |
0,1 |
±(0,001-|иизм|+10-к) |
Примечание: 1) иизм - измеренное значение напряжения постоянного тока, В. |
переменного тока частотой от 20 до 1000 Гц
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
0,2 |
0,00001 |
±(0,0Ьиизм1)+40^)2) ±(0,0Ьиизм+40^)3) |
2 |
0,0001 |
±(0,005^изм+40^)2) ±(0,05^изм+40^)3) |
20 |
0,001 |
±(0,005-0^+40^) |
200 |
0,01 |
±(0,005-0^+40^) |
760 |
0,1 |
±(0,01-0зм+40-к) |
Примечания:
|
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
0,0002 |
140-8 |
±(0,002-|1ИЗм|1)+10-к) |
0,002 |
140-7 |
±(0,002-|1ИЗм|+10-к) |
0,02 |
140-6 |
±(0,002-|1ИЗм|+10-к) |
0,2 |
140-5 |
±(0,002-|1ИЗм|+10-к) |
2 |
140-4 |
±(0,005-|1ИЗм|+10-к) |
10 |
140-3 |
±(0,005-|!ИЗм|+20-к) |
Примечание: 1) 1изм - измеренное значение силы постоянного тока, А. |
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока частотой от 20 до 1000 Г ц
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
0,0002 |
140-8 |
±(0,0084изм1)+30^к) |
0,002 |
140-7 |
±(0,0084изм+30^к) |
0,02 |
140-6 |
±(0,0084изм+30^к) |
0,2 |
140-5 |
±(0,0084изм+30^к) |
2 |
140-4 |
±(0,015-1ИЗм+20-к) |
102) |
140-3 |
±(0,015-!ИЗм+20-к) |
Примечания: 1) 1изм - измеренное значение силы переменного тока, А. |
сопротивления постоянному току
Верхний предел поддиапазона измерений, Ом |
Значение единицы младшего разряда k, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
2402 |
140-2 |
±(0,002<Иизм1)+10^к) |
2403 |
1-10-1 |
±(0,002Тизм+5-к) |
2404 |
1 |
±(0,002Тизм+5-к) |
2405 |
1-101 |
±(0,005Тизм+5-к) |
2406 |
1402 |
±(0,006Тизм+5^к) |
2407 |
1403 |
±(0,01-1изм+40-к) |
6407 |
1404 |
±(0,05-Ь,зм+10-к) |
Примечание: 1) -R-изм - измеренное значение сопротивления, Ом. |
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений
электрической емкости
Верхний предел поддиапазона измерений, мкФ |
Значение единицы младшего разряда к, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
140-2 |
140-5 |
±(0,05^Сизм1)+50^к) |
1-10’1 |
140-4 |
±(0,05-Сизм+5-к) |
1 |
140-3 |
±(0,05-Сизм+5-к) |
1-101 |
140-2 |
±(0,05-Сизм+5-к) |
1402 |
1-10-1 |
±(0,05-Сизм+5-к) |
1403 |
1 |
±(0,05-Сизм+50-к) |
1404 |
1-101 |
±(0,05-Сизм+50-к) |
1405 |
1402 |
±(0,05-Сизм+50-к) |
Примечания: 1) Сизм - измеренное значение емкости, мкФ. |
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты^
Верхний предел поддиапазона измерений, Г ц |
Значение единицы младшего разряда к, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
1-101 |
140-3 |
±(0,0002Тизм2)+4^к) |
1402 |
140-2 |
±(0,0002Тизм+4^к) |
1403 |
1-10-1 |
±(0,0002Тизм+4^к) |
1404 |
1 |
±(0,0002Тизм+4^к) |
1405 |
1-101 |
±(0,0002Тизм+4^к) |
1406 |
1402 |
±(0,0002Тизм+4^к) |
5406 |
1403 |
±(0,0002Тизм+4^к) |
Примечания:
|
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +50 75 от 84,0 до 106,7 |
Масса, кг, не более |
0,500 |
Габаритные размеры (ширинахвысотахглубина), мм |
205х95х42 |
