Номер по Госреестру СИ: 91622-24
91622-24 Калибраторы многофункциональные
(АКИП-7307)
Назначение средства измерений:
Калибраторы многофункциональные АКИП-7307 (далее - калибраторы)
предназначены для измерений напряжения и силы постоянного тока, электрического сопротивления постоянному току, частоты, температуры с помощью термопреобразователей (термопары, термосопротивления), а также формирования в режиме калибратора: напряжения и силы постоянного тока, электрического сопротивления постоянному току, частоты и последовательности импульсов, статических характеристик термопреобразователей (термопар, термосопротивления).
Калибраторы могут применяться в качестве эталонов при поверке (калибровке) средств измерений электрических величин.
Калибраторы допускается использовать в качестве рабочих эталонов в соответствии с:
- государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520;
- государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091;
- государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360;
- государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456.
Внешний вид.
Калибраторы многофункциональные
Рисунок № 1
Общие сведения
Дата публикации - 19.03.2024
Срок свидетельства - 18.03.2029
Номер записи - 193510
ID в реестре СИ - 1415244
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-7307Н, АКИП-7307H, АКИП-7307,
Производитель
Изготовитель - "Double King Industrial Holdings Co., Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 20
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№734 от 2024.03.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Калибраторы многофункциональные (АКИП-7307)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Double King Industrial Holdings Co., Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87574-22 07.12.2027 |
Мультиметры цифровые, АКИП-2206 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
87860-22 28.12.2027 |
Мультиметры цифровые, АКИП-2205 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
87951-23 27.01.2028 |
Мультиметры цифровые, АКИП-2204 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
88484-23 14.03.2028 |
Измерители сопротивления изоляции, АКИП-8606 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
88738-23 10.04.2028 |
Калибраторы токовой петли, АКИП-7306 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
91622-24 18.03.2029 |
Калибраторы многофункциональные, АКИП-7307 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
93700-24 02.11.2029 |
Мультиметры-калибраторы, АКИП-2202А "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
93891-24 22.11.2029 |
Мультиметры-калибраторы, АКИП-2201А "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Калибраторы многофункциональные (АКИП-7307)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "МИРУАР" (RA.RU.320061) | 12 | 12 | 12 | 0 | 0 | 12 | 12 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 19 | 19 | 19 | 0 | 0 | 19 | 19 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калибраторы многофункциональные (АКИП-7307)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель калибраторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р 8.585-2001 «ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Стандарт предприятия «Калибраторы многофункциональные АКИП-7307».
Правообладатель«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Принцип действия калибраторов заключается в преобразовании входных аналоговых сигналов в цифровую форму с помощью аналого-цифрового преобразователя и преобразовании выходных дискретных сигналов в аналоговую форму с помощью цифро-аналогового преобразователя с последующей индикацией на жидкокристаллическом дисплее. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Калибраторы осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термосопротивления Pt100, Pt200, Pt500, Pt1000, Cu50 и формирование статических характеристик, указанных термопреобразователей.
Калибраторы исполняются в двух модификациях: АКИП-7307, АКИП-7307Н.
Модификации различаются возможностью поддержки протокола HART (АКИП-7307Н).
Конструктивно калибраторы выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.
На лицевой панели калибраторов расположены жидкокристаллический дисплей, органы управления, входные и выходные разъемы для подключения измерительных проводов.
На задней панели калибраторов расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер, идентифицирующий каждый экземпляр калибраторов, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Опломбирование калибраторов не предусмотрено.
Конструкция калибраторов не предусматривает нанесения знаков поверки.

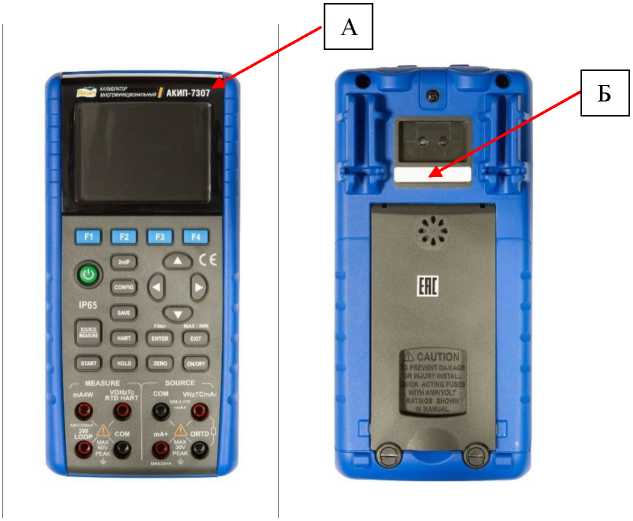

На рисунке 1 представлен общий вид калибраторов, места нанесения знака утверждения типа и серийного номера.
Рисунок 1 - Общий вид калибраторов, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 13 - Комплектность калибраторов
|
Наименование |
Обозначение |
Количество, шт. |
|
Калибратор многофункциональный |
1 | |
|
Измерительные провода, комплект |
2 | |
|
Зажим типа «шприц» |
2 | |
|
Зажим типа «крокодил» |
4 | |
|
Щуп-наконечник с зажимом «крокодил» |
2 | |
|
Адаптер термопары |
1 | |
|
Предохранитель 50 мА/250 В |
2 | |
|
Предохранитель100 мА/250 В |
2 | |
|
Источник питания (тип AAA) |
4 | |
|
Сумка-кейс |
1 | |
|
Руководство по эксплуатации |
1 |
