Номер по Госреестру СИ: 88484-23
88484-23 Измерители сопротивления изоляции
(АКИП-8606)
Назначение средства измерений:
Измерители сопротивления изоляции АКИП-8606 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки в изоляции, а также для измерения постоянного и переменного напряжений.

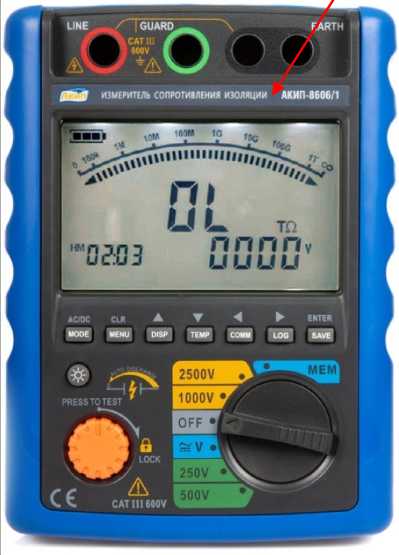

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1

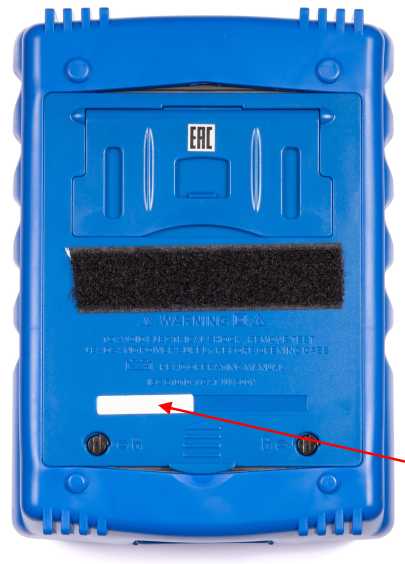

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 2
Общие сведения
Дата публикации - 15.03.2023
Срок свидетельства - 14.03.2028
Номер записи - 190510
ID в реестре СИ - 1407259
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация АКИП-8606/2, Измеритель сопротивления изоляции АКИП-8606/2, Измеритель сопротивления изоляции АКИП-8606/1, АКИП-8606/2, АКИП-8606/1,
Производитель
Изготовитель - "Double King Industrial Holdings Co., Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 64
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 20
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№533 от 2023.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители сопротивления изоляции (АКИП-8606)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Double King Industrial Holdings Co., Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87574-22 07.12.2027 |
Мультиметры цифровые, АКИП-2206 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
87860-22 28.12.2027 |
Мультиметры цифровые, АКИП-2205 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
87951-23 27.01.2028 |
Мультиметры цифровые, АКИП-2204 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
88484-23 14.03.2028 |
Измерители сопротивления изоляции, АКИП-8606 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
88738-23 10.04.2028 |
Калибраторы токовой петли, АКИП-7306 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
91622-24 18.03.2029 |
Калибраторы многофункциональные, АКИП-7307 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
93700-24 02.11.2029 |
Мультиметры-калибраторы, АКИП-2202А "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
93891-24 22.11.2029 |
Мультиметры-калибраторы, АКИП-2201А "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Измерители сопротивления изоляции (АКИП-8606)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 9 | 1 | 9 | 0 | 0 | 9 | 9 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| АО "ПРИСТ" (RA.RU.312058) | 39 | 17 | 39 | 0 | 0 | 39 | 39 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "Концерн "НПО "Аврора" (РОСС СОБ 3.00279.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители сопротивления изоляции (АКИП-8606)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Хабаровский ЦСМ Хабаровский край |
8120 | 8120 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе п. 7 «Проведение измерений» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на измерители сопротивления изоляции АКИП-8606.
Правообладатель«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Изготовитель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859 Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Double King Industrial Holdings Co., Limited», КитайАдрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Принцип действия измерителей основан на измерении силы тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Конструктивно измерители изготавливаются в виде переносного прибора с батарейным питанием, размещенного в транспортировочном кейсе. На верхней панели расположены три изолированные однополюсные гнезда для подключения измерительных проводов (Earth, GUARD, Line), функциональные клавиши выбора режимов, кнопки управления и цифровой ЖК-дисплей. Функциональные клавиши служат для включения и выключения питания прибора, выбора режимов измерения и специальных функций при тестировании. На задней панели измерителей расположен батарейный отсек и откидной упор.
Измерители оснащены системой сигнализации, которая, при наличии в тестируемой цепи напряжения свыше 30 В, выдает звуковое предупреждение.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Измерители изготавливаются в следующих модификациях: АКИП-8606/1 и АКИП-8606/2. Модификации различаются диапазонами значений испытательного напряжения и диапазонами измерений сопротивления изоляции.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.
Заводской номер измерителей состоит из цифрового обозначения и наносится на обратную часть корпуса при помощи наклейки.
Общий вид измерителей и места нанесения знака утверждения типа и серийного номера представлены на рисунке 1. Цветовая гамма корпуса измерителей может быть изменена по решению Изготовителя в одностороннем порядке.
Рисунок 1 - Общий вид измерителей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальные значения испытательного напряжения, В для моделей 8606/1 |
500, 1000, 2500, 5000 |
|
для моделей 8606/2 |
250, 500, 1000, 2500 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений |
±(0,02-иизм+3 е.м.р.) |
|
напряжения постоянного тока, В |
Продолжение таблицы 1
|
1 |
2 |
|
Диапазон измерений среднеквадратичного значения напряжения переменного тока (50 Гц), В |
от 0 до 750 |
|
Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В |
±(0,02-иизм+3 е.м.р.) |
|
Диапазоны измерений сопротивления изоляции при значении испытательного напряжения: 250 В (для модификации 8606/1) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 250 ГОм |
|
500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 500 ГОм |
|
1000 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 1000 ГОм |
|
2500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 1000 ГОм от 1,00 до 2,50 ТОм |
|
5000 В (для модификации 8606/2) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 1000 ГОм от 1,00 до 5,00 ТОм |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции в диапазоне: от 0,0 до 100 ГОм включ. cb. 100 ГОм |
±(0,05<Иизм+3 е.м.р.) ±(0,2^изм) |
|
Пределы допускаемой абсолютной погрешности формирования испытательного напряжения, В 250,500 1000, 2500, 5000 |
+(0,2^иуст) +(0,1-иуст) |
|
Диапазон измерений токов утечки, мкА |
от 0,000 до 5000 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений токов утечки от 0,0 до 5,0 нА включ. св. 5,0 нА до 5000 мкА |
±(0,03Тизм+5 е.м.р.) ±(о,02Тизм+5 е.м.р.) |
|
Примечания иизм - измеренное значение напряжения постоянного тока; иуст - значение выбранного испытательного напряжения; ■R-изм - измеренное значение сопротивления электрической изоляции; 1изм - измеренное значение токов утечки; е.м.р. - единица младшего разряда | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм не более |
210x155x95 |
|
Масса, кг, не более |
1,75 |
|
Источник питания |
8x1,5 В (LR 14) тип C |
|
Условия эксплуатации:
|
от +5 до +40 75 от 96 до 104 |
