Номер по Госреестру СИ: 88738-23
88738-23 Калибраторы токовой петли
(АКИП-7306)
Назначение средства измерений:
Калибраторы токовой петли АКИП-7306 (далее - калибраторы) предназначены для измерения напряжения и силы постоянного тока, а также воспроизведения силы постоянного тока.
Внешний вид.
Калибраторы токовой петли
Рисунок № 1
Общие сведения
Дата публикации - 10.04.2023
Срок свидетельства - 10.04.2028
Номер записи - 190737
ID в реестре СИ - 1407782
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Калибраторы токовой петли АКИП-7306, Без модификации, АКИП-7306,
Производитель
Изготовитель - "Double King Industrial Holdings Co., Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№784 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Калибраторы токовой петли (АКИП-7306)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Double King Industrial Holdings Co., Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87574-22 07.12.2027 |
Мультиметры цифровые, АКИП-2206 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
87860-22 28.12.2027 |
Мультиметры цифровые, АКИП-2205 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
87951-23 27.01.2028 |
Мультиметры цифровые, АКИП-2204 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
88484-23 14.03.2028 |
Измерители сопротивления изоляции, АКИП-8606 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
88738-23 10.04.2028 |
Калибраторы токовой петли, АКИП-7306 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
|
91622-24 18.03.2029 |
Калибраторы многофункциональные, АКИП-7307 "Double King Industrial Holdings Co., Limited" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Калибраторы токовой петли (АКИП-7306)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ООО "МИРУАР" (RA.RU.320061) | 14 | 3 | 14 | 0 | 0 | 13 | 13 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 13 | 5 | 13 | 0 | 0 | 12 | 12 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Калибраторы токовой петли (АКИП-7306)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение калибраторов встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения калибраторов представлены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель калибраторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Стандарт предприятия «Double King Industrial Holdings Co., Limited», Китай на калибраторы токовой петли АКИП-7306.
Правообладатель
«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Изготовитель
«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, комн. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Double King Industrial Holdings Co., Limited», Китай
Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859
Факс: +86 755 2592 1032
Web-сайт: http://www.china-victor.com
Принцип действия калибраторов заключается в преобразовании входных аналоговых сигналов в цифровую форму с помощью аналого-цифрового преобразователя и преобразовании выходных дискретных сигналов в аналоговую форму с помощью цифро-аналогового преобразователя с последующей индикацией на жидкокристаллическом дисплее.
Калибраторы исполняются в одной модификации: АКИП-7306.
Конструктивно калибраторы выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.
На лицевой панели калибраторов расположены жидкокристаллический дисплей, органы управления, входные и выходные разъемы для подключения измерительных проводов.
На задней панели калибраторов расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр; наносится на корпус в виде наклейки.
Опломбирование калибраторов не предусмотрено.
Конструкция калибраторов не предусматривает нанесения знаков поверки.

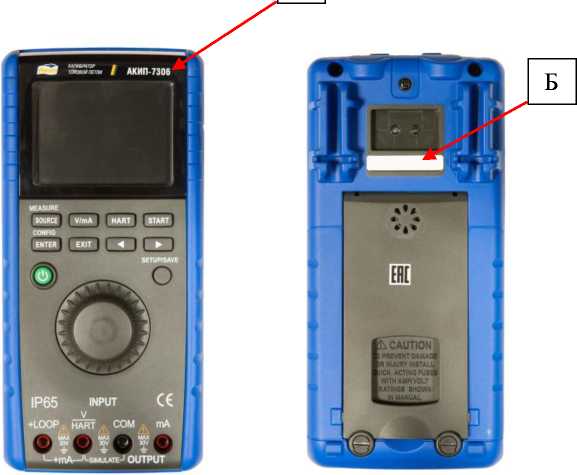

На рисунке 1 представлен общий вид калибраторов, места нанесения знака утверждения типа и серийного номера.
А
Рисунок 1 - Общий вид калибраторов, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 6 - Комплектность калибраторов
|
Наименование |
Обозначение |
Количество, шт. |
|
Калибратор токовой петли |
АКИП-7306 |
1 |
|
Измерительные провода, комплект |
- |
2 |
|
Зажим типа «крокодил» |
- |
4 |
|
Щуп-наконечник с зажимом «крокодил» |
- |
2 |
|
Предохранитель |
- |
2 |
|
Источник питания (тип AAA) |
- |
4 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Измерение напряжения постоянного тока
|
Диапазон измерений, В |
Разрешение, В |
Пределы допускаемой абсолютной погрешности, В |
|
от -5 до +28 включ. |
0,001 |
±(0,0001-0^+0,0028) |
|
Примечание: иизм - измеренное значение напряжения. | ||
Таблица 3 - Измерение силы постоянного тока
|
Диапазон измерений, мА |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности, мА | |
|
от -4 до +33 включ. |
0,001 |
±(0,0001-1^+0,0033) | |
|
Примечание: 1изм - измеренное значение силы тока. | |||
Таблица 4 - Воспроизведение силы постоянного тока
|
Диапазон измерений, мА |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности, мА |
|
от 0 до +22 включ. |
0,001 |
±(0,0001- 1уст+0,0033) |
|
Примечание: 1уст - установленное значение силы тока. | ||
Таблица 5 - Технические характеристики калибраторов
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия применения:
|
от 0 до +50 80 от 84,0 до 106,7 |
|
Масса, кг, не более |
0,600 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
206х97х60 |
