Сведения о средстве измерений: 86447-22 Трансформаторы напряжения

Номер по Госреестру СИ: 86447-22
86447-22 Трансформаторы напряжения
(НКФ-110-57 У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

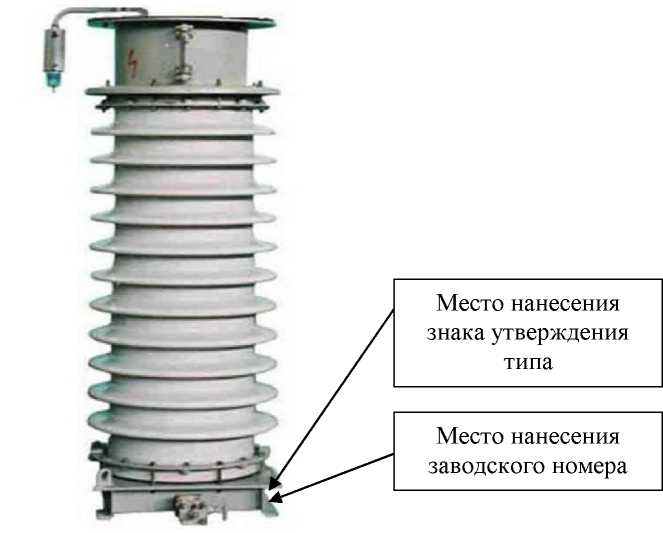

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 19.08.2022
Срок свидетельства -
Номер записи - 188441
ID в реестре СИ - 1401464
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-110-57У1,

Производитель

Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1985
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2037 от 2022.08.17 ПРИКАЗ_Об утверждении типов средств измерений (14)

№475 от 2023.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57 У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82270-21

Трансформаторы напряжения, НКФ-110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
82740-21

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
84126-21

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
86380-22

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
86447-22

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
86659-22

Трансформаторы напряжения, НКФ 110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
87899-23

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
88072-23

Трансформаторы тока, ТФЗМ 110 Б-III У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
89726-23

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
90898-23

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93529-24

Трансформаторы тока, ТФЗМ 110 Б
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93666-24

Трансформаторы тока, ТФЗМ 110 Б-I У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93738-24

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
94620-25

Трансформаторы тока, ТФЗМ
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
94622-25

Трансформаторы тока, ТФНД-110М
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
95049-25

Трансформаторы тока, ТФЗМ 110Б-IУ1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-110-57 У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ЭТЦ "ТЕХАУДИТ"
(RA.RU.311598)
  • НКФ-110-57У1
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения (НКФ-110-57 У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом штамповки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в разделе 3 «Методы измерений» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 1983-77 «Трансформаторы напряжения. Общие технические условия»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»), Украина

    Адрес: 69600, Украина, г. Запорожье, Днепровское шоссе, д. 3

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

    Правообладатель

    Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»), Украина
    Адрес: 69600, Украина, г. Запорожье, Днепровское шоссе, д. 3
    Изготовители Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»), Украина (изготовлены в 1985 г.)
    Адрес: 69600, Украина, г. Запорожье, Днепровское шоссе, д. 3

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    Конструктивно трансформаторы напряжения состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию.

    Трансформаторы напряжения представляют собой один блок, состоящий из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с зав. №№ 28491, 25658, 28482.

    Заводской номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.

    Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Пломбирование трансформаторов напряжения не предусмотрено. Нанесение знака поверки на трансформаторы напряжения в обязательном порядке не предусмотрено.

    Внешний вид. Трансформаторы напряжения (НКФ-110-57 У1), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Трансформатор напряжения

    НКФ-110-57 У1

    3

    Паспорт

    -

    3


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное значение напряжения первичной обмотки, кВ

    110/V3

    Номинальное напряжение основной вторичной обмотки, В

    100/^3

    Номинальное напряжение дополнительной вторичной обмотки, В

    100

    Классы точности основной вторичной обмотки для измерений по ГОСТ 1983-77

    0,5

    1

    3

    Номинальная мощность основной вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    400

    600

    1200

    Класс точности дополнительной вторичной обмотки по ГОСТ 1983-77

    3

    Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    1200

    Номинальная частота напряжения сети, Г ц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (длинахширинахвысота), мм, не более

    790х710х1660

    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

    У1(от-45 до +40)
