Номер по Госреестру СИ: 90898-23
90898-23 Трансформаторы напряжения
(НКФ-220-58 У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Производственное объединение «Запорожтрансформатор»
(ПО «Запорожтрансформатор»)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Правообладатель
Производственное объединение «Запорожтрансформатор»
(ПО «Запорожтрансформатор»)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220-58 У1 с заводскими номерами 54474, 54614, 60291, 60237, 60236, 54576.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места пломбировки
Место нанесения
заводского номера

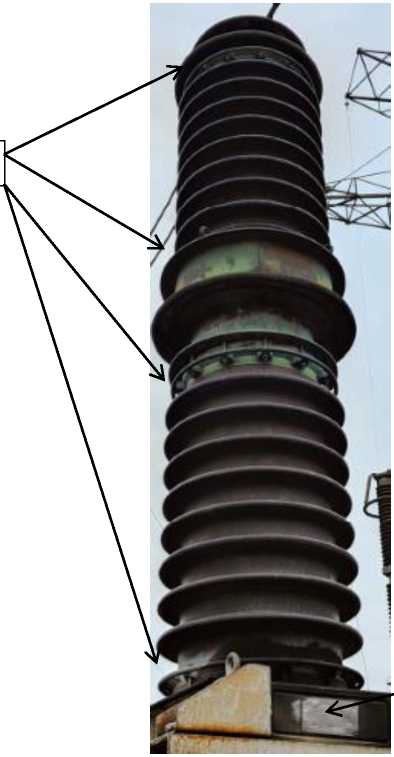

Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки и заводского номера
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Номинальное первичное напряжение, В |
220000:^3 | ||
Номинальное вторичное напряжение для основной обмотки, В |
100:^3 | ||
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
1 |
3 |
Номинальная мощность основной вторичной обмотки, В •А |
400 |
600 |
1200 |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации по ГОСТ 15150-69: |
У1 |
- температура окружающего воздуха, °С |
от -45 до +40 |
