Сведения о средстве измерений: 88072-23 Трансформаторы тока

Номер по Госреестру СИ: 88072-23
88072-23 Трансформаторы тока
(ТФЗМ 110 Б-III У1)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 110 Б-III У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 30.01.2023
Срок свидетельства -
Номер записи - 190059
ID в реестре СИ - 1405466
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 110 Б-III У1; 1500/5А; КТ 0,5; 20ВА, Нет модификации,

Производитель

Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 10
Усредненный год выпуска СИ - 1993
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№174 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1225 от 2023.06.14 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110 Б-III У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82270-21

Трансформаторы напряжения, НКФ-110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
82740-21

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
84126-21

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
86380-22

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
86447-22

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
86659-22

Трансформаторы напряжения, НКФ 110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
87899-23

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
88072-23

Трансформаторы тока, ТФЗМ 110 Б-III У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
89726-23

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
90898-23

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93529-24

Трансформаторы тока, ТФЗМ 110 Б
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93666-24

Трансформаторы тока, ТФЗМ 110 Б-I У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93738-24

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
94620-25

Трансформаторы тока, ТФЗМ
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
94622-25

Трансформаторы тока, ТФНД-110М
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы тока (ТФЗМ 110 Б-III У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЮЖУРАЛЭНЕРГОСЕРВИС"
(РОСС RU.0001.310144)
  • ТФЗМ 110 Б-III У1; 1500/5А; КТ 0,5; 20ВА
  • 9 0 9 0 9 0 9
    Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
    (RA.RU.311579)
    РСТ
  • Нет модификации
  • 6 6 0 0 6 6 0

    Стоимость поверки Трансформаторы тока (ТФЗМ 110 Б-III У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Производственное объединение «Запорожтрансформатор»

    (ПО «Запорожтрансформатор»), Украина

    Адрес: 69600, Украина, г. Запорожье, ул. Днепровское ш., д. 3

    Изготовитель

    Производственное объединение «Запорожтрансформатор»
    (ПО «Запорожтрансформатор»), Украина
    Адрес: 69600, Украина, г. Запорожье, ул. Днепровское ш., д. 3

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес филиала: 630004, г. Новосибирск, пр-т Димитрова, д. 4
    Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    Производственное объединение «Запорожтрансформатор»
    (ПО «Запорожтрансформатор»), Украина
    Адрес: 69600, Украина, г. Запорожье, ул. Днепровское ш., д. 3

    Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.

    Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110 Б-III У1 с заводскими номерами: 11045, 11062, 11074, 11077, 11086, 11088. Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.

    Нанесение знака поверки на ТТ не предусмотрено.

    В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

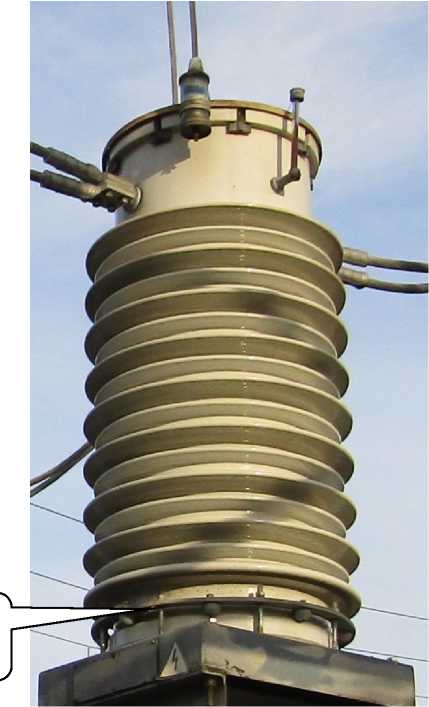

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    /---------------
