Сведения о средстве измерений: 94622-25 Трансформаторы тока

Номер по Госреестру СИ: 94622-25
94622-25 Трансформаторы тока
(ТФНД-110М)

Назначение средства измерений:
Трансформаторы тока ТФНД-110М (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 14.02.2025
Срок свидетельства -
Номер записи - 196424
ID в реестре СИ - 1423477
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№289 от 2025.02.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1746 от 2025.08.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)

Наличие аналогов СИ: Трансформаторы тока (ТФНД-110М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82270-21

 Трансформаторы напряжения, НКФ-110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
82740-21

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
84126-21

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
86380-22

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
86447-22

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
86659-22

 Трансформаторы напряжения, НКФ 110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
87899-23

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
88072-23

 Трансформаторы тока, ТФЗМ 110 Б-III У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
89726-23

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
90898-23

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
93529-24

 Трансформаторы тока, ТФЗМ 110 Б
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
93666-24

 Трансформаторы тока, ТФЗМ 110 Б-I У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
93738-24

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
94620-25

 Трансформаторы тока, ТФЗМ
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
94622-25

 Трансформаторы тока, ТФНД-110М
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
95049-25

 Трансформаторы тока, ТФЗМ 110Б-IУ1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет

Кто поверяет Трансформаторы тока (ТФНД-110М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
  • Нет модификации
    		•  6 6 6 0 0 6 6 0

    Стоимость поверки Трансформаторы тока (ТФНД-110М)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    «Запорожтрансформатор»

    «Запорожтрансформатор»

    Производственное            объединение

    (ПО «Запорожтрансформатор»)

    Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 3

    Изготовитель

    Производственное            объединение
    (ПО «Запорожтрансформатор») (изготовлены в 1978 г.)
    Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 3

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
    Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    «Запорожтрансформатор»
    «Запорожтрансформатор»
    Производственное            объединение
    (ПО «Запорожтрансформатор»)
    Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 3

    ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

    Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока ТФНД-110М с заводскими номерами: 9873, 9939, 9964. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.

    Нанесение знака поверки на ТТ не предусмотрено.

    В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

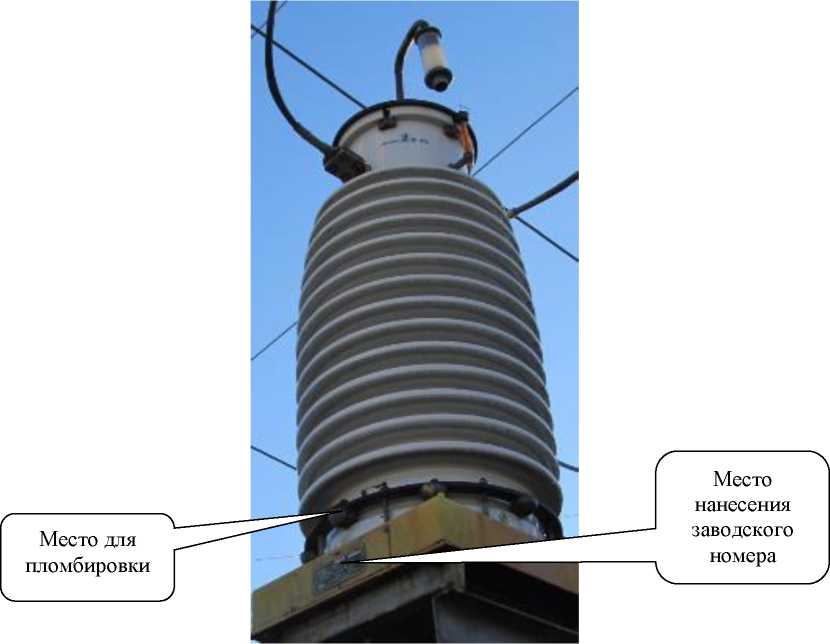

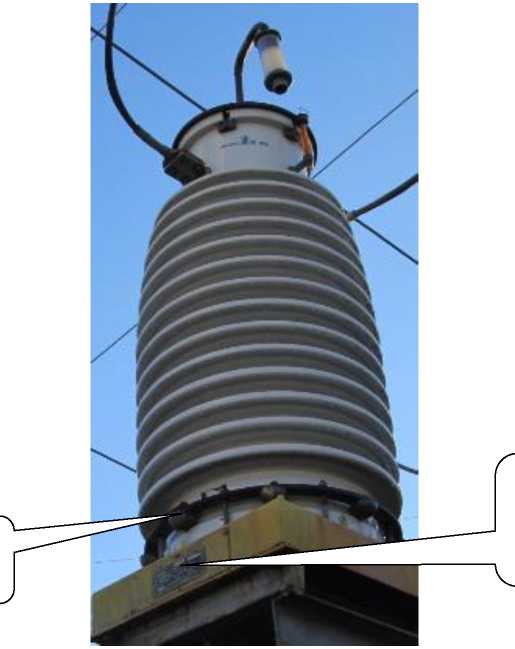

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Z"

    ч.

    Место для пломбировки

    Внешний вид. Трансформаторы тока (ТФНД-110М), http://oei-analitika.ru

    Место

    нанесения заводского номера

    У

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    приведена в таблице 3.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТФНД-110М

    1 шт.

    Паспорт

    -

    1 экз.


    приведены в таблицах 1 и 2.

    Таблица 1 -

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    110

    Номинальная сила первичного тока, А

    75;150

    Номинальная сила вторичного тока, А

    5

    Класс точности вторичной обмотки (измерение) по ГОСТ 7746

    0,5

    Класс точности вторичных обмоток (защита)

    10Р

    Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А

    30

    Номинальная вторичная нагрузка вторичных обмоток (защита), В^А

    30

    Номинальная частота, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации по ГОСТ 15150-69:

    - температура окружающего воздуха, °С

    от - 45 до +40


    Настройки внешнего вида
    Цветовая схема
    Ширина
