Сведения о средстве измерений: 93529-24 Трансформаторы тока

Номер по Госреестру СИ: 93529-24
93529-24 Трансформаторы тока
(ТФЗМ 110 Б)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 110 Б (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

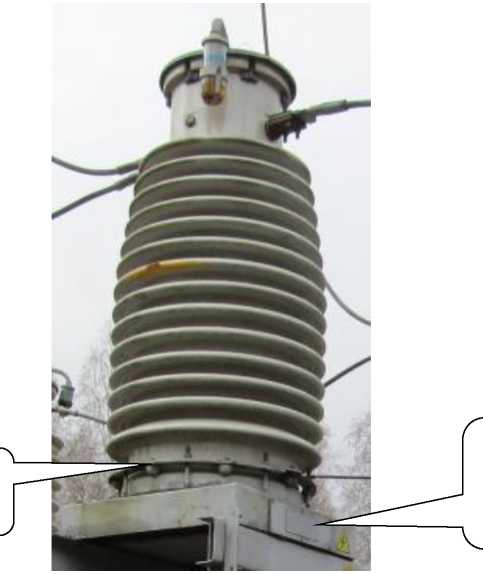

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 21.10.2024
Срок свидетельства -
Номер записи - 195342
ID в реестре СИ - 1420651
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 110 Б-III ХЛ1, ТФЗМ 110 Б-III У1, ТФЗМ 110 Б-II У1,

Производитель

Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1986
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2505 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110 Б)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82270-21

 Трансформаторы напряжения, НКФ-110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
82740-21

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
84126-21

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
86380-22

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
86447-22

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
86659-22

 Трансформаторы напряжения, НКФ 110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		8 лет
87899-23

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
88072-23

 Трансформаторы тока, ТФЗМ 110 Б-III У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
89726-23

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
90898-23

 Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
93529-24

 Трансформаторы тока, ТФЗМ 110 Б
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
93666-24

 Трансформаторы тока, ТФЗМ 110 Б-I У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
93738-24

 Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
94620-25

 Трансформаторы тока, ТФЗМ
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года
94622-25

 Трансформаторы тока, ТФНД-110М
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) 		ОТ
МП 		4 года

Кто поверяет Трансформаторы тока (ТФЗМ 110 Б)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
  • ТФЗМ 110 Б-III У1
  • ТФЗМ 110 Б-III ХЛ1
  • ТФЗМ 110 Б-II У1
    		•  12 12 0 0 12 12 0

    Стоимость поверки Трансформаторы тока (ТФЗМ 110 Б)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе 1 паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»)

    Юридический адрес: 69600, г. Запорожье, ул. Днепровское ш., д. 3

    Изготовитель

    Производственное объединение «Запорожтрансформатор»
    (ПО «Запорожтрансформатор»), г. Запорожье (изготовлены в 1982-1988 г.)
    Адрес: 69600, г. Запорожье, ул. Днепровское ш., д. 3

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    Производственное объединение «Запорожтрансформатор» (ПО «Запорожтрансформатор»)
    Юридический адрес: 69600, г. Запорожье, ул. Днепровское ш., д. 3

    Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.

    Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:

    • - ТФЗМ 110 Б-II У1 с заводскими номерами: 9870, 9871, 10813;

    • - ТФЗМ 110 Б-Ш У1 с заводскими номерами: с заводскими номерами: 3026, 3077, 3052, 4233, 4365, 4358, 4242, 32050;

    • - ТФЗМ 110 Б-Ш ХЛ1 с заводскими номером 4261.

    Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.

    Нанесение знака поверки на ТТ не предусмотрено.

    В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    С

    Место для

    пломбировки

    \________________

    Внешний вид. Трансформаторы тока (ТФЗМ 110 Б), http://oei-analitika.ru

    Л

    Место для нанесения заводского номера

    Рисунок 1 - Общий вид трансформатора тока ТФЗМ 110 Б с указанием места пломбировки, места нанесения заводского номера


    приведена в таблице 3.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТФЗМ 110 Б

    1 шт.

    Паспорт

    -

    1 экз.


    приведены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    110

    Номинальная сила первичного тока, А

    1000, 2000

    Номинальная сила вторичного тока, А

    5

    Класс точности вторичной обмотки (измерение) по ГОСТ 7746

    0,5

    Класс точности вторичной обмотки (защита)

    10Р

    Номинальная вторичная нагрузка вторичной обмотки (измерение), В • А

    20

    Номинальная вторичная нагрузка вторичной обмотки (защита), В •А

    20

    Номинальная частота, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от -45 до +40
