Номер по Госреестру СИ: 93738-24
93738-24 Трансформаторы напряжения
(НКФ-110-57 У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 08.11.2024
Срок свидетельства -
Номер записи - 195526
ID в реестре СИ - 1421071
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2661 от 2024.11.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57 У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82270-21 |
Трансформаторы напряжения, НКФ-110 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
82740-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
84126-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
86380-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
86447-22 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
86659-22 |
Трансформаторы напряжения, НКФ 110 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
87899-23 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
88072-23 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
89726-23 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
90898-23 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93529-24 |
Трансформаторы тока, ТФЗМ 110 Б Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93666-24 |
Трансформаторы тока, ТФЗМ 110 Б-I У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93738-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
94620-25 |
Трансформаторы тока, ТФЗМ Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
94622-25 |
Трансформаторы тока, ТФНД-110М Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
95049-25 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (НКФ-110-57 У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-57 У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель«Запорожтрансформатор»
Производственное объединение
(ПО «Запорожтрансформатор»)
Юридический адрес: 69069, г. Запорожье, Днепропетровское ш., д. 3
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Заводские номера в виде цифрового обозначения нанесены на информационную табличку трансформаторов напряжения методом холодной штамповки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с заводскими номерами 15075, 15393, 15643, 19176, 19216, 19233.
Нанесение знака поверки на средство измерений не предусмотрено.

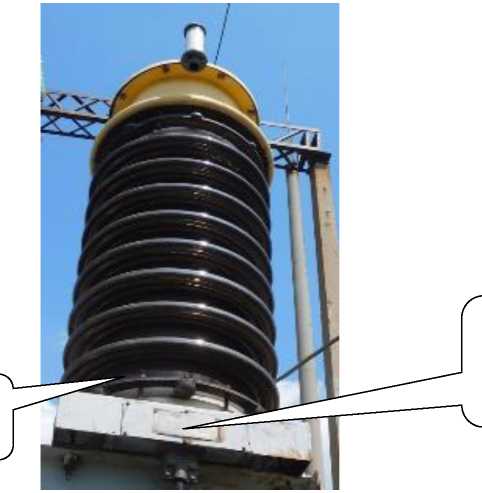

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
/
Места для
пломбировки
ч__________________
Л
Место для нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки, места нанесения заводского номера
приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-110-57 У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки, В |
110000:^3 | ||
|
Номинальное напряжение вторичной обмотки, В |
100:^3 | ||
|
Номинальная частота, Гц |
50 | ||
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
1,0 |
3,0 |
|
Номинальная мощность основной вторичной обмотки, В •А |
400 |
600 |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: |
У1 |
|
- температура окружающего воздуха, °С |
от -45 до +40 |
