Сведения о средстве измерений: 86430-22 Генераторы сигналов

Номер по Госреестру СИ: 86430-22
86430-22 Генераторы сигналов
(RFSU-L)

Назначение средства измерений:
Генераторы сигналов RFSU-L (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 4

Общие сведения

Дата публикации - 17.08.2022
Срок свидетельства - 16.08.2027
Номер записи - 188424
ID в реестре СИ - 1401443
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RFSU40L, опции: PE3, RFSU40L, RFSU26L, RFSU20L с опциями: MOD, PE2, FILT, LN, RFSU20L с опциями: 8К; GPIB; LN; MOD; NP; PE2, RFSU20L опции 8K, MOD, PE2, RFSU20L опции 8K, LN, PE2, RFSU20L, RFSU20, RFSU-L мод. RFSU20L,

Производитель

Изготовитель - AnaPico AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 101
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2023 от 2022.08.16 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Генераторы сигналов (RFSU-L)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений AnaPico AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79460-20
02.11.2025
Генераторы сигналов высокочастотные, серии MCSG-ULN
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
81701-21
29.04.2026
Синтезаторы частот серии RFSYN20, RFSYN20
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
83397-21
18.10.2026
Генераторы сигналов, RFSU-FILT
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
84514-22
31.01.2027
Генераторы сигналов, RFSG6H
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
86430-22
16.08.2027
Генераторы сигналов, RFSU-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
87766-22
20.12.2027
Генераторы сигналов векторные, RFVSG
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88228-23
16.02.2028
Генераторы сигналов векторные, RFVSG20L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
89075-23
26.05.2028
Генераторы сигналов, RFSG-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Кто поверяет Генераторы сигналов (RFSU-L)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • RFSU40L
  • RFSU20L
  • RFSU26L
  • 25 25 0 0 25 25 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • RFSU40L
  • RFSU20L
  • RFSU20L с опциями: MOD, PE2, FILT, LN
  • 10 2 8 0 10 2 8
    ООО "ПРОФИГРУПП"
    (РОСС RU.0001.310158)
  • RFSU20L
  • 1 1 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • RFSU20
  • RFSU20L
  • RFSU40L
  • 25 20 5 0 5 1 4
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • RFSU20L с опциями: 8К; GPIB; LN; MOD; NP; PE2
  • RFSU20L
  • 6 6 0 0 6 6 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • RFSU40L
  • 2 0 2 0 1 0 1
    АО "ЦКБА"
    (RA.RU.311883)
  • RFSU20L
  • RFSU40L
  • 9 2 0 9 0 0 0 0
    ООО "НПО "РАДАР"
    (РОСС RU.0001.310153)
  • RFSU20L
  • RFSU40L
  • 4 3 1 0 4 3 1
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • RFSU26L
  • 4 2 0 4 0 4 0 4
    АО "НПП "САЛЮТ"
    (RA.RU.312700)
  • RFSU20L
  • 2 2 0 2 0 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • RFSU20L опции 8K, LN, PE2
  • RFSU20L
  • RFSU20L опции 8K, MOD, PE2
  • RFSU40L
  • 8 3 8 0 0 8 8 0
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • RFSU40L, опции: PE3
  • 1 0 1 0 0 0 0
    ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА"
    (RA.RU.311874)
  • RFSU-L мод. RFSU20L
  • 2 0 2 0 2 0 2
    АО "НПП "РАДАР ММС"
    (RA.RU.312416)
  • RFSU20L
  • 2 2 0 2 0 2 0 2

    Стоимость поверки Генераторы сигналов (RFSU-L)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.

    Генераторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.

    ПО реализовано без выделения метрологически значимой части.

    Уровень защиты ПО «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    • - встроенное

    • - внешнее

    firmware

    ANAPICO SIGNAL GENERATOR GUI

    Номер версии (идентификационный номер ПО)

    • - встроенное

    • - внешнее

    не ниже 0.4.100

    не ниже 2.111


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31 июля 2018 г. № 1621;

    Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3461;

    Стандарт предприятия «AnaPico AG» на генераторы сигналов RFSU-L, No. 19040912-EN.

    Правообладатель

    AnaPico AG, Швейцария

    Адрес: 8152 Glattbrugg, Europa-Strasse 9

    Телефон: +41 44 440 00 50

    Факс: +41 44 440 00 50

    Web-сайт: http://www.anapico.com

    Изготовитель

    AnaPico AG, Швейцария
    Адрес: 8152 Glattbrugg, Europa-Strasse 9
    Телефон: +41 44 440 00 50
    Факс: +41 44 440 00 50
    Web-сайт: http://www.anapico.com

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4.
    Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Правообладатель

    AnaPico AG, Швейцария
    Адрес: 8152 Glattbrugg, Europa-Strasse 9
    Телефон: +41 44 440 00 50
    Факс: +41 44 440 00 50
    Web-сайт: http://www.anapico.com

    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. С опцией «MOD» генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.

    Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. В зависимости от варианта исполнения, питание подается напрямую от сети переменного тока (в варианте исполнения 1URM) или через адаптер постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение (ПО). в варианте исполнения 1URM дисплей отсутствует, управление генераторами осуществляется только от ПК. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.

    Генераторы состоят из пяти модификаций: RFSU6L, RFSU12L, RFSU20L, RFSU26L и RFSU40L. Модификации отличаются верхней границей диапазона частот. Все модификации могут изготавливаться в двух вариантах исполнений - вариант исполнения с сенсорным дисплеем и вариант для монтажа в приборную стойку (вариант исполнения 1URM).

    В генераторах имеется встроенный ступенчатый механический аттенюатор (предустановленная опция «РЕ» или «РЕ2», которые обеспечивают нижнюю границу динамического диапазона -90 дБм или -120 дБм соответственно). Дополнительно генераторы имеют возможность установки следующих опций, влияющих на метрологические характеристики:

    • - опция «LN»: низкие фазовые шумы,

    • - опция «FILT»: улучшенное значение гармоник,

    • - опция «MOD»: амплитудная, частотная, фазовая и импульсная модуляции,

    • - опция 8K: расширение частотного диапазона до 8 кГц (нижняя граница частотного диапазона).

    Общий вид генераторов, места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и заводского номера представлены на рисунках 1 - 3. Пломба наносится на один из крепежных винтов корпуса генераторов.

    Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

    Заводские (серийные) номера наносятся на наклейку, расположенную на задней панели генераторов или на верхней панели (в варианте исполнения 1URM).

    Внешний вид. Генераторы сигналов (RFSU-L), http://oei-analitika.ru

    а) вид спереди

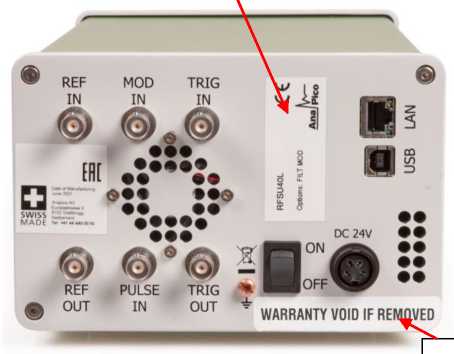

    Рисунок 1 - Общий вид генераторов в варианте исполнения с сенсорным дисплеем, места нанесения знака утверждения типа (А), заводского (серийного) номера (Б) и пломбировки от несанкционированного доступа (В)

    Б

    Внешний вид. Генераторы сигналов (RFSU-L), http://oei-analitika.ru

    В

    б) вид сзади

    Внешний вид. Генераторы сигналов (RFSU-L), http://oei-analitika.ru

    А

    ® ON POWER REMOTE

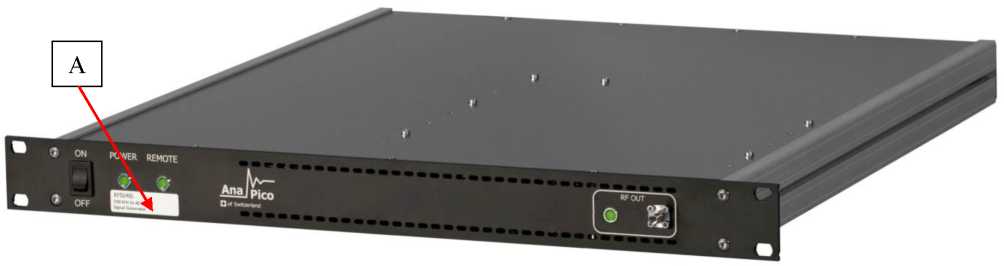

    Рисунок 2 - Общий вид генераторов в варианте исполнения 1URM и место нанесения знака утверждения типа (А)

    Внешний вид. Генераторы сигналов (RFSU-L), http://oei-analitika.ru

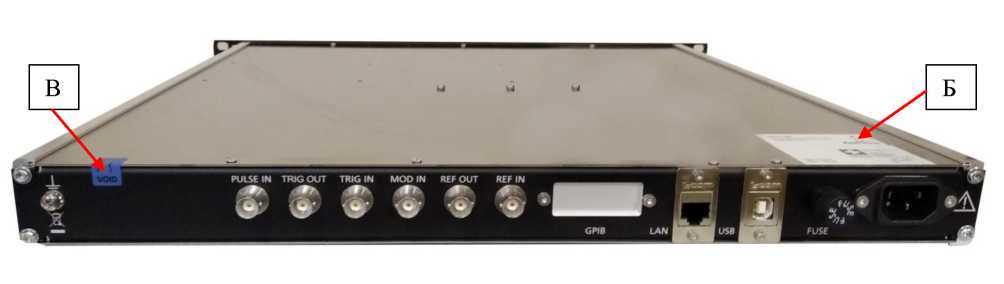

    Рисунок 3 - Вид задней панели генераторов в варианте исполнения 1URM, места нанесения заводского (серийного) номера (Б) и пломбировки от несанкционированного доступа (В)


    Таблица 4 - Комплектность генераторов

    Наименование

    Обозначение

    Количество, шт.

    Генератор сигналов

    RFSU6L, RFSU6L, RFSU20L, RFSU26L, RFSU40L1}

    1

    Сетевой кабель (для варианта исполнения 1URM)

    -

    1

    Адаптер питания

    (для варианта исполнения с сенсорным дисплеем)

    -

    1

    Руководство по эксплуатации

    -

    1

    Примечание

    1) Модификация по заказу


    Таблица 2 - Метрологические характеристики1)

    Наименование характеристики

    Значение

    Диапазон частот выходного сигнала

    • - RFSU6L

    • - RFSU12L

    • - RFSU20L

    • - RFSU26L

    • - RFSU40L

    • - с опцией 8K

    от 100 кГц до 6 ГГц от 100 кГц до 12,75 ГГц от 100 кГц до 20 ГГц от 100 кГц до 26 ГГц от 100 кГц до 40 ГГц

    от 8 кГц до верхней границы диапазона частот

    Пределы допускаемой относительной погрешности установки частоты выходного сигнала

    • - в стандартной комплектации

    • - с опцией LN

    ±1 •IO-6

    ±3 •IO-8

    Диапазон установки уровня выходной мощности, дБм

    в диапазонах частот:

    • - от 100 кГц до 10 МГц включ.

    • - св. 10 МГц до 6 ГГц включ.

    • - св. 6 до 12,75 ГГц включ.

    • - св. 12,75 до 20 ГГц включ.

    • - св. 20 до 30 ГГц включ.

    • - св. 30 до 35 ГГц включ.

    • - св. 35 до 40 ГГц включ.

    c опцией PE

    c опцией PE2

    c опциями FILT+PE2

    от -30 до +26 от -30 до +24 от -30 до +22 от -30 до +21 от -30 до +18 от -30 до +17 от -30 до +16

    от -120 до +23 от -120 до +24 от -120 до +22 от -120 до +21 от -120 до +17 от -120 до +16 от -120 до +15

    от -120 до +15 от -120 до +13 от -120 до +13 от -120 до +13 от -120 до +1O от -120 до +1O от -120 до +7

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной

    в диапазоне

    в диапазонах

    в диапазоне

    погрешности    установки   уровня

    от -15 до +15 дБм

    от -55 до -15 дБм

    от -90 до -55 дБм

    выходной мощности сигнала, дБ

    не включ. и

    не включ.

    в диапазонах частот:

    св. +15 дБм до Pmax

    - от 10 МГц до 6 ГГц включ.

    ±0,8

    ±1,2

    ±2,0

    - св. 6 до 12,75 ГГц включ.

    ±0,9

    ±1,3

    ±2,0

    - св. 12,75 до 26 ГГц включ.

    ±1,0

    ±1,6

    ±2,5

    - св. 26 до 40 ГГц включ.

    ±1,2

    ±2,5

    ±3,5

    Относительный уровень гармониче-

    без опции FILT

    c опцией FILT

    ских составляющих (2-я и 3-я гармони-

    ки) спектра выходного сигнала, дБн, не

    более

    в диапазонах частот:

    - от 10 МГц до 1 ГГц не включ.

    -30

    -30

    - от 1 до 6 ГГц включ.

    -30

    -50

    - св. 6 до 20 ГГц

    -25

    -50

    (при уровне выходной мощности 0 дБм)

    Относительный уровень

    негармонических      составляющих

    спектра выходного сигнала при

    отстройке от несущей более 10 кГц,

    дБн, не более

    в диапазонах частот:

    - от 100 кГц до 1,2 ГГц включ.

    -60

    - св. 1,2 до 20 ГГц включ.

    -55

    - св. 20 до 40 ГГц включ.

    -50

    (при уровне выходной мощности 0 дБм)

    Уровень однополосного фазового шу-

    ма при уровне выходной мощности

    +10 дБм, дБн/Гц, не более

    - при отстройке от несущей 20 кГц, на

    частотах несущей:

    500 МГц

    -143

    1 ГГц

    -140

    2 ГГц

    -133

    3 ГГц

    -129

    4 ГГц

    -126

    6 ГГц

    -122

    10 ГГц

    -120

    20 ГГц

    -113

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Уровень однополосного фазового шума с

    отстройка

    отстройка

    отстройка

    опцией LN, при уровне выходной мощности

    10 Гц

    1 кГц

    100 кГц

    +10 дБм, дБн/Гц, не более на частотах несущей:

    500 МГц

    -112

    -140

    -148

    1 ГГц

    -96

    -126

    -145

    2 ГГц

    -90

    -118

    -135

    3 ГГц

    -85

    -115

    -130

    4 ГГц

    -82

    -113

    -129

    6 ГГц

    -78

    -110

    -128

    10 ГГц

    -77

    -106

    -122

    20 ГГц

    -69

    -99

    -116

    Характеристики амплитудной синусоидальной амплитудной модуляции (АМ)

    Диапазон установки коэффициента АМ (Кам), %

    от 0 до 80

    Пределы допускаемой абсолютной погрешности

    установки КАМ, %

    (при частоте модулирующего сигнала 1 кГц и

    ±(0,01-Кам+5)

    уровне выходной мощности 0 дБм)

    Характеристики частотной синусоидальной модуляции (ЧМ)

    Масштабный коэффициент N2)

    - в диапазоне частот от 100 кГц до 1,2 ГГц включ.

    1

    - в диапазоне частот св. 1,2 до 2,5 ГГц включ.

    0,125

    - в диапазоне частот св. 2,5 до 5 ГГц включ.

    0,25

    - в диапазоне частот св. 5 до 10 ГГц включ.

    0,5

    - в диапазоне частот св. 10 до 20 ГГц включ.

    1

    - в диапазоне частот св. 20 до 40 ГГц включ.

    2

    Диапазон установки девиации частоты (Гд), МГц

    от 0 до N-200

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 200

    Пределы допускаемой абсолютной погрешности

    установки девиации частоты, Гц

    (при частоте модулирующего сигнала 1 кГц, уровне

    ±(0,05Тд+20)

    выходной мощности 0 дБм и индексе ЧМ более 0,2)

    Характеристики фазовой синусоидальной модуляции (ФМ)

    Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 20 ГГц)

    от 0 до N-300

    Диапазон частот модулирующего сигнала, кГц

    от 0,1 до 200,0

    Пределы допускаемой абсолютной погрешности установки девиации фазы, рад

    (при частоте модулирующего сигнала 1 кГц, девиа-

    ±(0,05^0д+0,01)

    ции фазы не более N^80 и уровне выходной мощности 0 дБм)

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Характеристики импульсной модуляции (ИМ)

    Минимальное значение длительности импульса, нс

    30

    Время нарастания/спада радиоимпульса, нс, не более

    10

    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

    • - в диапазоне частот от 100 кГц до 7 ГГц включ.

    • - в диапазоне частот св. 7 до 40 ГГц включ.

    80

    70

    Условия измерений

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от +20 до +30

    80

    от 84,0 до 106,7

    Время прогрева, мин, не менее

    30

    Примечания:

    • 1) Нормируются при нормальных условиях измерений;

    Pmax - верхний предел установки уровня мощности; дБм - уровень мощности в дБ относительно 1 мВт;

    дБн - уровень мощности в дБ относительно уровня несущей;

    дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц;

    • 2) Масштабный коэффициент N используется для определения верхней границы диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип выходного разъема

    • - модификация RFSU6L,

    • - модификация RFSU12L, RFSU20L, RFSU26L

    • - модификация RFSU40L

    N, розетка SMA, розетка К (2,92 мм), розетка

    Напряжение питающей сети, В

    от 100 до 240

    Номинальные значения частоты питающей сети, Гц

    50; 60

    Напряжение питания от адаптера питания постоянного тока, В

    от 23,8 до 24,2

    Потребляемая мощность, Вт, не более

    25

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха (при температуре до +30 °С, без конденсации), %, не более

    • - атмосферное давление, кПа

    от +5 до +45

    90

    от 84,0 до 106,7

    Масса, кг, не более

    • - вариант исполнения с сенсорным дисплеем

    • - вариант исполнения 1URM

    3

    10

    Габаритные размеры (ширинахвысотахглубина), мм

    • - вариант исполнения с сенсорным дисплеем

    • - вариант исполнения 1URM

    172х106х290

    460x42x246


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
