Сведения о средстве измерений: 89075-23 Генераторы сигналов

Номер по Госреестру СИ: 89075-23
89075-23 Генераторы сигналов
(RFSG-L)

Назначение средства измерений:
Генераторы сигналов RFSG-L (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также СВЧ колебаний с различными видами модуляций.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 4

Общие сведения

Дата публикации - 26.05.2023
Срок свидетельства - 26.05.2028
Номер записи - 191128
ID в реестре СИ - 1408904
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - AnaPico AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.

Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Генераторы сигналов (RFSG-L)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений AnaPico AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79460-20
02.11.2025
Генераторы сигналов высокочастотные, серии MCSG-ULN
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
81701-21
29.04.2026
Синтезаторы частот серии RFSYN20, RFSYN20
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
83397-21
18.10.2026
Генераторы сигналов, RFSU-FILT
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
84514-22
31.01.2027
Генераторы сигналов, RFSG6H
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
86430-22
16.08.2027
Генераторы сигналов, RFSU-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
87766-22
20.12.2027
Генераторы сигналов векторные, RFVSG
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88228-23
16.02.2028
Генераторы сигналов векторные, RFVSG20L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
89075-23
26.05.2028
Генераторы сигналов, RFSG-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы сигналов (RFSG-L)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Генераторы сигналов (RFSG-L)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.

Генераторы могут работать под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.

ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО -встроенное

-внешнее

firmware

ANAPICO SIGNAL GENERATOR GUI

Номер версии (идентификационный номер ПО) -встроенное

-внешнее

не ниже 0.4.200

не ниже 2.130


Знак утверждения типа

Знак утверждения типа

наносится на переднюю панель генераторов в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Начало работы» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;

Стандарт предприятия изготовителя Anapico AG.

Правообладатель

AnaPico AG, Швейцария

Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland

Телефон: +41 44 440 00 50

Факс: +41 44 440 00 50

Web-сайт: https://www.anapico.com

Изготовитель


AnaPico AG, Швейцария
Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland
Телефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт: https://www.anapico.com

Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель


AnaPico AG, Швейцария
Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland
Телефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт: https://www.anapico.com

Конструктивно генераторы выполнены в виде моноблока настольного исполнения. Питание генераторов осуществляется от адаптера питания постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.

К данному типу генераторов относятся две модификации RFSG12L и RFSG20L. Модификации отличаются верхней границей диапазона частот.

В генераторах имеются предустановленные опции «PE2» (встроенный ступенчатый механический аттенюатор, обеспечивающий нижнюю границу динамического диапазона минус 120 дБм) и «HP» (повышенная выходная мощность). Дополнительно генераторы имеют возможность установки опции «9K», которая расширяет нижнюю границу частотного диапазона от 9 кГц.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате цифробуквенного номера, печатается на наклейку, располагаемую на задней панели генераторов.

Общий вид генераторов, место нанесения знака утверждения типа, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.

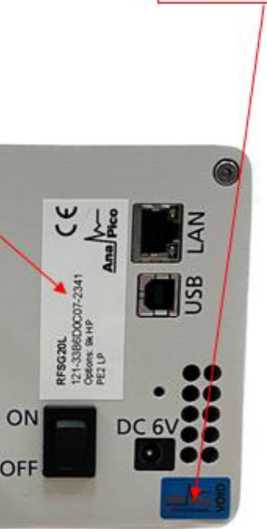

Место нанесения знака утверждения типа

Внешний вид. Генераторы сигналов (RFSG-L), http://oei-analitika.ru

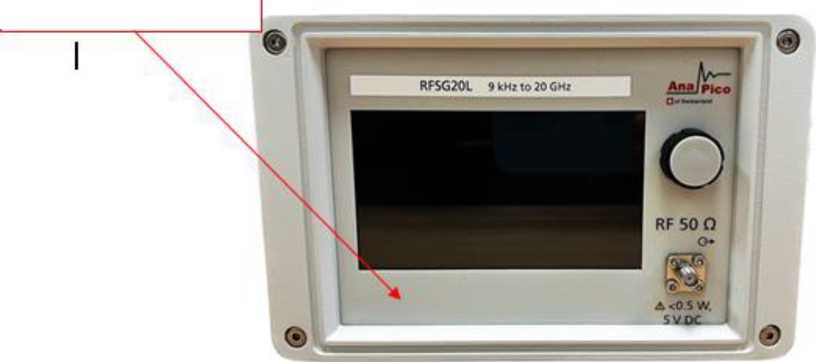

Рисунок 1 - Общий вид генераторов

Внешний вид. Генераторы сигналов (RFSG-L), http://oei-analitika.ru

О         REF   TRIG

ФМ IN IN

Внешний вид. Генераторы сигналов (RFSG-L), http://oei-analitika.ru

& ■ ©

AM   REF   FUNC

@ PULSE  OUT   OUT

Место пломбировки

Внешний вид. Генераторы сигналов (RFSG-L), http://oei-analitika.ru

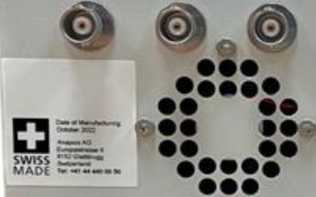

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ


Таблица 4 -

Наименование

Обозначение

Количество

Генератор сигналов

RFSG12L,

RFSG20L

1 шт.

Опция расширения частотного диапазона от 9 кГц

по отдельному заказу

Адаптер питания

-

1 шт.

Флеш накопитель с ПО

-

1 шт.

Руководство по эксплуатации^

-

1 экз.

|( Допускается поставка на флеш накопителе


Таблица 2 -Метрологические характеристики

Наименование характеристики

Значение

Частотные параметры

Диапазон частот выходного сигнала, Гц

RFSG12L

от 1М05 до 1,2-1010

RFSG20L

от 1М05 до 2 •Ю10

RFVSG12L с опцией 9K

от 9М03 до 1,2М010

RFVSG20L с опцией 9K

от 9 •103 до 2М010

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±540-7

Параметры уровня выходного сигнала

Диапазон установки уровня мощности выходного сигнала, дБм

от 100 кГц до 10 ГГц включ.

от -120 до +22

св. 10 до 18 ГГц включ.

от -120 до +20

св. 18 до 20 ГГц

от -120 до +18

Пределы допускаемой абсолютной погрешности   установки   уровня

мощности выходного сигнала (от -15 до +15 дБм), дБ

от 10 МГц до 6 ГГц включ.

±0,8

св. 6 до 12,75 ГГц включ.

±0,9

св. 12,75 до 20 ГГц

±1,0

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (от -55 до -15 дБм не включ. и св. +15 до +22 дБм), дБ

от 10 МГц до 6 ГГц включ.

±1,2

св. 6 до 12,75 ГГц включ.

±1,3

св. 12,75 до 20 ГГц

±1,6

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (от -90 до -55 дБм), дБ

от 10 МГц до 6 ГГц включ.

±2,0

св. 6 до 12,75 ГГц включ.

±2,0

св. 12,75 до 20 ГГц

±2,5

Параметры спектра выходного сигнала

Уровень гармонических составляющих спектра выходного сигнала (2-я и 3-я гармоники), дБ относительно несущей, не более (при уровне выходной мощности +5 дБм)

для модификации RFSG12L от 100 кГц до 8 ГГц включ.

св. 8 до 12 ГГц

О о

СП in

для модификации RFSG20L от 100 кГц до 12 ГГц включ.

св. 12 до 20 ГГц

-30

-55

Уровень негармонических составляющих спектра выходного сигнала, при отстройке от несущей более 10 кГц, дБ относительно несущей, не более

(при уровне выходной мощности +5 дБм)

от 100 кГц до 5 ГГц включ.

-70

св. 5 до 20 ГГц

-60

Уровень однополосного фазового шума при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБм в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более

500 МГц

-134

1 ГГц

-128

2 ГГц

-122

3 ГГц

-118

4 ГГц

-116

6 ГГц

-112

10 ГГц

-108

20 ГГц

-102

Параметры амплитудной модуляции (АМ)

Диапазон установки коэффициента АМ (Кам), %

от 0 до 80

Пределы допускаемой абсолютной погрешности установки КАМ, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм)

±(0,01-Кам+5)

Характеристики частотной синусоидальной модуляции i

;чм)

Масштабный коэффициент N1)

  • - в диапазоне частот от 100 кГц до 1,2 ГГц включ.

  • - в диапазоне частот св. 1,2 до 2,5 ГГц включ.

  • - в диапазоне частот св. 2,5 до 5 ГГц включ.

  • - в диапазоне частот св. 5 до 10 ГГц включ.

  • - в диапазоне частот св. 10 до 20 ГГц

1,000

0,125

0,250

0,500

1,000

Диапазон установки девиации частоты (Гд), МГц

от 0 до N<200

Диапазон частот модулирующего сигнала, кГц

от 0 до 200

Продолжение таблицы 2

Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц

(при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2)

±(0,05Тд+20)

Характеристики фазовой синусоидальной модуляции (ф

Е»М)

Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 20 ГГц)

от 0 до N-300

Диапазон частот модулирующего сигнала, кГц

от 0,1 до 200,0

Пределы допускаемой абсолютной погрешности установки девиации фазы, рад

(при частоте модулирующего сигнала 1 кГц, девиации фазы не более N•80 и уровне выходной мощности 0 дБм)

±(0,05^0д+0,01)

Характеристики импульсной модуляции (ИМ)

Минимальное значение длительности импульса, нс

60

Время нарастания радиоимпульса, нс, не более - в диапазоне частот от 100 кГц до 5 ГГц включ.

30

- в диапазоне частот св. 5 до 20 ГГц

15

Примечание

1) Масштабный коэффициент N используется для определения верхней границы диапазона

установки девиации частоты при ЧМ и девиации фазы при ФМ.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия применения:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха %, не более

от +20 до +30

от 30 до 80

Масса, кг, не более

5

Габаритные размеры (ширинахвысотахглубина), мм

176x116x295

Время прогрева, мин

30
