Номер по Госреестру СИ: 81701-21
81701-21 Синтезаторы частот серии RFSYN20
(RFSYN20)
Назначение средства измерений:
Синтезаторы частот серии RFSYN20 (далее - синтезаторы) предназначены для формирования немодулированных электромагнитных колебаний и электромагнитных колебаний с импульсной модуляцией в диапазоне частот от 8 кГц или 100 кГц до 20 ГГц.
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 1
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 2
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 3
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 4
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 5
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 6
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 7
Внешний вид.
Синтезаторы частот серии RFSYN20
Рисунок № 8
Программное обеспечение
Синтезаторы работают под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО «низкий» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ANAPICO SIGNAL GENERATOR GUI |
Номер версии (идентификационный номер ПО) |
не ниже 2.111 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель синтезаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к синтезаторам частот серии RFSYN20ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Принцип действия синтезаторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Синтезаторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Синтезаторы могут формировать сигнал с импульсной модуляцией.
Конструктивно синтезаторы выполнены в виде моноблока с возможностью установки в приборную стойку. Управление синтезаторами осуществляется при помощи персонального компьютера (ПК) через специальное программное обеспечение (ПО). Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели синтезаторов. Сигнал с установленными характеристиками поступает на выходы, имеющие волновое сопротивление 50 Ом, расположенные на передней панели.
Серия RFSYN20 состоит из шести модификаций: RFSYN20, RFSYN20-RM, RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4. Модификации отличаются количеством выходных каналов и исполнением корпуса. Модификация RFSYN20 имеет исполнение с сенсорным экраном. Модификации RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 имеют корпус, предназначенный для встраивания в 19-дюймовую приборную стойку.
Синтезаторы имеют возможность установки опции, влияющей на метрологические характеристики:
- опция 8K: расширение частотного диапазона до 8 кГц (нижняя граница частотного диапазона).
Общий вид синтезаторов и место нанесения знака утверждения типа приведены на рисунках 1 - 6. Схемы пломбировки от несанкционированного доступа представлены на рисунках 1, 2, 7. Пломба наносится на один из крепежных винтов корпуса синтезаторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А

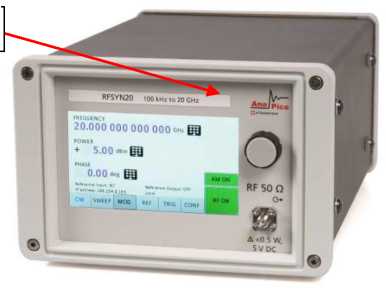

Рисунок 1
а) вид спереди б) вид сзади
- Общий вид модификации RFSYN20, места нанесения знака утверждения типа
(А) и пломбировки от несанкционированного доступа (Б)
А
HOWtR
RFSYN20-RM
О о К
«МОТЕ RFON
а) вид спереди б) вид сзади

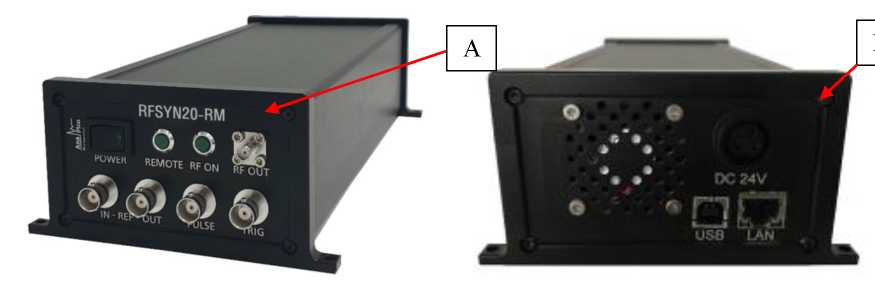

Рисунок 2 - Общий вид модификации RFSYN20-RM, места нанесения знака утверждения типа (А) и пломбировки от несанкционированного доступа (Б)

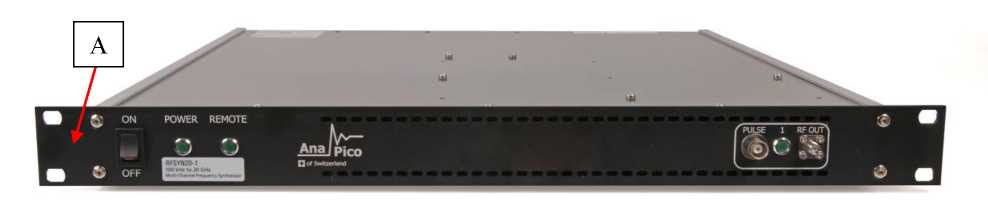

Рисунок 3
- Общий вид модификации RFSYN20-1 и место нанесения знака утверждения типа (А)
А

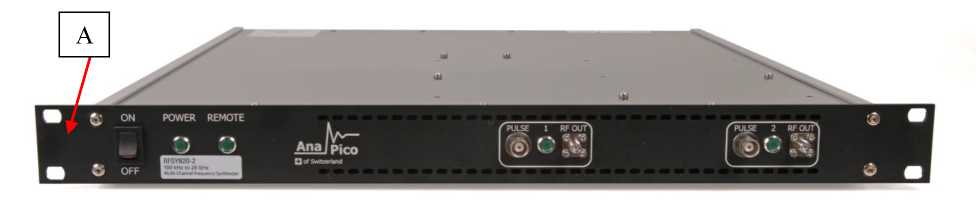

Рисунок 4 - Общий вид модификации RFSYN20-2 и место нанесения знака утверждения типа (А)
& ON |
POWER REMOTE | ||||||
* * •J J |
»na/pico □ <У Switzerland |
f PULSE 1 RF OUT'S ['« c s] |
(PULSE 2 RFOUTT | ||||
о |
OFF |
смяНИВ |
1 |
А
REMOTE
POWER
< PULSE 2 RF OUT'
о X

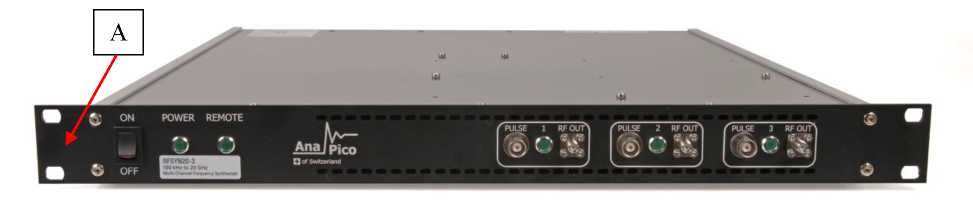

Рисунок 5 - Общий вид модификации RFSYN20-3 и место нанесения знака утверждения типа (А)

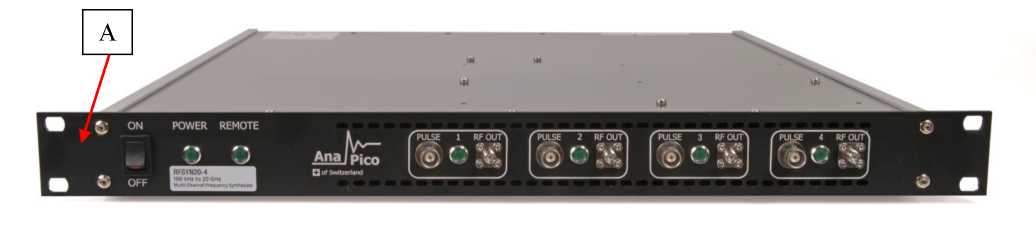

Рисунок 6 - Общий вид модификации RFSYN20-4 и место нанесения знака утверждения типа (А)

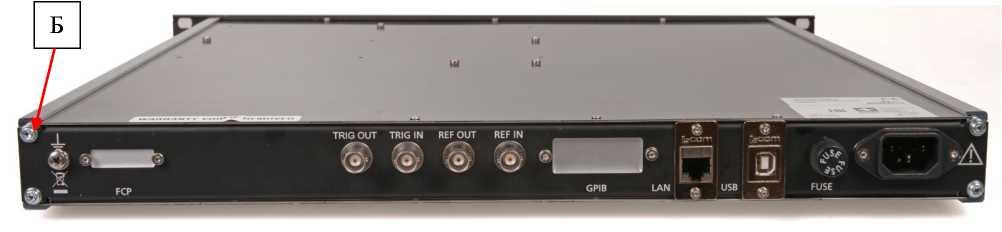

Рисунок 7 - Вид сзади модификаций RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 и схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Частотные параметры при нормальных условиях измерений | |
Диапазон частот выходного сигнала
|
от 100 кГц до 20 ГГц от 8 кГц до 20 ГГц |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±5М0’7 |
Параметры уровня выходного сигнала при нормальных условиях измерений | |
Диапазон установки уровня выходной мощности, дБм от 8 кГц до 100 кГц (с опцией 8К) от 100 кГц до 20 ГГц |
от 0 до +15 от 0 до +18 |
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБ (в диапазоне частот от 100 кГц до 20 ГГц, при уровне выходной мощности от 0 до +10 дБм) |
±1,5 |
Уровень гармонических искажений, дБн, не более (при уровне выходной мощности 0 дБм),
|
00 гч CN СП |
Наименование характеристики |
Значение |
Уровень негармонических искажений, дБн, не более (в диапазоне частот от 10 МГц до 20 ГГц включ.) |
-55 |
Уровень однополосного фазового шума при значении выходного сигнала +10 дБм, дБн/Гц, не более - при отстройке от несущей 20 кГц, на частотах несущей: 1 ГГц 10 ГГц 20 ГГц |
-123 -103 -97 |
Параметры импульсной модуляции (ИМ) | |
Режимы модуляции |
внутренняя, внешняя |
Минимальное значение длительности импульса, нс |
30 |
Частота повторения импульсов, Гц |
от 0,1 до 1-107 |
Время нарастания/спада радиоимпульса, нс, не более |
10 |
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее - в диапазоне частот от fmin до 20 ГГц включ. |
50 |
Нормальные условия измерений:
|
от +20 до +30 80 от 84,0 до 106,7 |
Примечания дБм - уровень мощности в дБ относительно 1 мВт; дБн - уровень мощности в дБ относительно уровня несущей; дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц; fmin - нижняя граница частотного диапазона (100 кГц или 8 кГц (с опцией 8К)). |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Число выходных каналов - для RFSYN20, RFSYN20-RM, RFSYN20-1 |
1 |
- для RFSYN20-2 |
2 |
- для RFSYN20-3 |
3 |
- для RFSYN20-4 |
4 |
Напряжение питающей сети, В - для RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 |
от 100 до 240 |
Номинальные значения частоты питающей сети, Гц - для RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 |
50; 60 |
Напряжения питания постоянного тока от адаптера постоянного тока, В - для RFSYN20, RFSYN20-RM |
от 23,8 до 24,2 |
Потребляемая мощность, Вт, не более RFSYN20-1 |
25 |
RFSYN20-2 |
50 |
RFSYN20-3 |
100 |
RFSYN20-4 |
125 |
Ток потребления, А, не более - для RFSYN20, RFSYN20-RM |
2 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +5 до +45 |
- относительная влажность воздуха (при температуре до +30 °С), %, не более |
90 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Масса, кг, не более RFSYN20, RFSYN20-RM |
3 |
RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 |
10 |
Габаритные размеры (ширинах высотах глубина), мм RFSYN20 |
172х106х290 |
RFSYN20-RM |
105х60х270 |
RFSYN20-1, RFSYN20-2, RFSYN20-3, RFSYN20-4 |
426x43x460 |
