Сведения о средстве измерений: 83397-21 Генераторы сигналов

Номер по Госреестру СИ: 83397-21
83397-21 Генераторы сигналов
(RFSU-FILT)

Назначение средства измерений:
Генераторы сигналов RFSU-FILT (далее - генераторы) предназначены для формирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 100 кГц до 40 ГГц.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 4
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 5
Внешний вид.
Генераторы сигналов
Рисунок № 5

Общие сведения

Дата публикации - 03.11.2021
Срок свидетельства - 18.10.2026
Номер записи - 184894
ID в реестре СИ - 1394031
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RFSU26-FILT,

Производитель

Изготовитель - AnaPico AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2303 от 2021.10.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Генераторы сигналов (RFSU-FILT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений AnaPico AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79460-20
02.11.2025
Генераторы сигналов высокочастотные, серии MCSG-ULN
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
81701-21
29.04.2026
Синтезаторы частот серии RFSYN20, RFSYN20
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
83397-21
18.10.2026
Генераторы сигналов, RFSU-FILT
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
84514-22
31.01.2027
Генераторы сигналов, RFSG6H
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
86430-22
16.08.2027
Генераторы сигналов, RFSU-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
87766-22
20.12.2027
Генераторы сигналов векторные, RFVSG
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88228-23
16.02.2028
Генераторы сигналов векторные, RFVSG20L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
89075-23
26.05.2028
Генераторы сигналов, RFSG-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Генераторы сигналов (RFSU-FILT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПО "РАДАР"
(РОСС RU.0001.310153)
  • RFSU26-FILT
  • 1 0 1 0 1 0 1

    Стоимость поверки Генераторы сигналов (RFSU-FILT)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.

    Генераторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.

    ПО реализовано без выделения метрологически значимой части.

    Уровень защиты ПО «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    • - встроенное

    • - внешнее

    firmware

    ANAPICO GUI

    Номер версии (идентификационный номер ПО)

    • - встроенное

    • - внешнее

    не ниже 0.4.100

    не ниже 2.111


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

    Лист № 6 Всего листов 7

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генераторам сигналов RFSU-FILT

    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

    Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621

    Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная Приказом Росстандарта от 30 декабря 2019 г. № 3461

    Техническая документация изготовителя

    Изготовитель

    AnaPico AG, Швейцария
    Адрес изготовителя: 8152 Glattbrugg, Europa-Strasse 9
    Телефон: +41 44 440 00 50
    Факс: +41 44 440 00 50
    Web-сайт: http://www.anapico.com

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
    Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
    Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.

    Конструктивно генераторы выполнены в виде моноблока настольного исполнения. Питание генераторов осуществляется от адаптера питания постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение (ПО). Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.

    Генераторы состоят из двух модификаций: RFSU26 и RFSU40, в которых установлены аппаратные опции «FILT» и «MOD». Опция «FILT» обеспечивает низкий уровень гармонических искажений, опция «MOD» позволяет формировать сигнал с амплитудной, частотной, фазовой и импульсной модуляцией. Модулирующий сигнал может формироваться от внутреннего или внешнего источника модулирующего сигнала. Модификации отличаются верхней границей диапазона частот.

    Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов корпуса генераторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

    Заводские (серийные) номера наносятся на наклейку, расположенную на задней панели генераторов.

    А

    Внешний вид. Генераторы сигналов (RFSU-FILT), http://oei-analitika.ru

    Л <0.5 W.

    5VDC

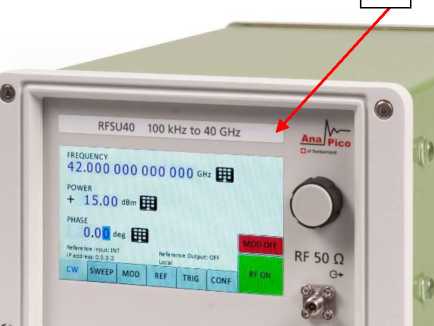

    Рисунок 1 - Общий вид генераторов и место нанесения знака утверждения типа (А)

    ® REF MOD TRIG

    Внешний вид. Генераторы сигналов (RFSU-FILT), http://oei-analitika.ru

    IN

    • • ••з ••

    Внешний вид. Генераторы сигналов (RFSU-FILT), http://oei-analitika.ru

    • •

    DC 24V   • •

    G     ?

    REF PULSE TRIG * OUT IN    OUT +

    Внешний вид. Генераторы сигналов (RFSU-FILT), http://oei-analitika.ru

    WARRANTY VOID IF REMOVED

    Внешний вид. Генераторы сигналов (RFSU-FILT), http://oei-analitika.ru

    Рисунок 2 - Вид задней панели генераторов и место пломбировки от несанкционированного доступа (Б)


    Таблица 4 - Комплектность генераторов сигналов RFSU-FILT

    Наименование

    Обозначение

    Количество, шт.

    Генератор сигналов

    модификация по заказу:

    RFSU26 или RFSU40

    1

    Адаптер питания

    -

    1

    Руководство по эксплуатации

    -

    1

    Методика поверки

    ПР-14-2021МП

    1


    Таблица 2 - Метрологические характеристики^

    Наименование характеристики

    Значение

    Диапазон частот выходного сигнала

    - RFSU26

    от 100 кГц до 26 ГГц

    - RFSU40

    от 100 кГц до 40 ГГц

    Пределы допускаемой относительной погрешности установки

    ±1 •IO-6

    частоты выходного сигнала

    Диапазон установки уровня выходной мощности, дБм - в диапазоне частот от 100 кГц до 20 ГГц включ.

    от -30 до +13

    - в диапазоне частот св. 20 ГГц до 40 ГГц включ.

    от -30 до +10

    Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБ

    - в диапазоне частот от 50 МГц до 6 ГГц включ.

    ±1,0

    - в диапазоне частот св. 6 ГГц до 12,75 ГГц включ.

    ±1,2

    - в диапазоне частот св. 12,75 ГГц до 20 ГГц включ.

    ±1,0

    - в диапазоне частот св. 20 ГГц до 35 ГГц включ.

    ±1,3

    - в диапазоне частот св. 35 ГГц до 40 ГГц включ. (при уровне выходной мощности от -15 дБм до Pmax)

    ±1,5

    Относительный уровень гармонических составляющих (2-я и 3-я гармоники) спектра выходного сигнала, дБн, не более

    - в диапазоне частот от 10 МГц до 1 ГГц включ.

    -30

    - в диапазоне частот св. 1 ГГц до 20 ГГц (при уровне выходной мощности +5 дБм)

    -50

    Относительный уровень субгармонических составляющих спектра выходного сигнала, дБн, не более

    - в диапазоне частот от 100 кГц до 5 ГГц включ.

    -65

    - в диапазоне частот св. 5 до 20 ГГц включ.

    -60

    - в диапазоне частот св. 20 до 40 ГГц включ. (при уровне выходной мощности +10 дБм)

    -55

    Примечания

    1) Нормируются при нормальных условиях измерений; Pmax - верхний предел установки уровня мощности; дБм - уровень мощности в дБ относительно 1 мВт;

    дБн - уровень мощности в дБ относительно уровня несущей

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Относительный уровень негармонических составляющих спектра выходного сигнала при отстройке от несущей более 10 кГц, дБн, не более

    - в диапазоне частот от 100 кГц до 5 ГГц включ.

    -85

    - в диапазоне частот св. 5 до 10 ГГц включ.

    -80

    - в диапазоне частот св. 10 до 20 ГГц включ.

    -70

    - в диапазоне частот св. 20 до 40 ГГц включ. (при уровне выходной мощности +10 дБм)

    -66

    Уровень однополосного фазового шума при максимальном уровне выходной мощности, дБн/Гц, не более

    - при отстройке от несущей 20 кГц, на частотах несущей:

    500 МГц

    -143

    1 ГГц

    -140

    2 ГГц

    -134

    3 ГГц

    -131

    4 ГГц

    -126

    6 ГГц

    -124

    10 ГГц

    -120

    20 ГГц

    -115

    Характеристики амплитудной синусоидальной амплитудной модуляции (АМ)

    Диапазон установки коэффициента АМ ам), %

    от 0 до 80

    Пределы допускаемой абсолютной погрешности установки КАМ, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм)

    ±(0,01-Кам+5)

    Характеристики частотной синусоидальной частотной модуляции (ЧМ)

    Масштабный коэффициент N2)

    - в диапазоне частот от 100 кГц до 1,2 ГГц включ.

    1

    - в диапазоне частот св. 1,2 до 2,5 ГГц включ.

    0,125

    - в диапазоне частот св. 2,5 до 5 ГГц включ.

    0,25

    - в диапазоне частот св. 5 до 10 ГГц включ.

    0,5

    - в диапазоне частот св. 10 до 20 ГГц включ.

    1

    - в диапазоне частот св. 20 до 40 ГГц включ.

    2

    Диапазон установки девиации частоты (Гд), МГц

    от 0 до N-200

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 200

    Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц

    (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2)

    ±(0,05Тд+20)

    Примечание

    2) Масштабный коэффициент N используется для определения верхней границы диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ;

    дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе

    1 Гц

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Характеристики фазовой синусоидальной фазовой модуляции (ФМ)

    Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 20 ГГц)

    от 0 до N-300

    Диапазон частот модулирующего сигнала, кГц

    от 0,1 до 200,0

    Пределы допускаемой абсолютной погрешности установки девиации фазы, рад

    (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N•80 и уровне выходной мощности 0 дБм)

    ±(0,05^0д+О,О1)

    Характеристики импульсной модуляции (ИМ)

    Минимальное значение длительности импульса, нс

    30

    Время нарастания/спада радиоимпульса, нс, не более

    10

    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

    - в диапазоне частот от 100 кГц до 7 ГГц включ.

    80

    - в диапазоне частот св. 7 ГГц до 40 ГГц включ.

    70

    Условия измерений

    Нормальные условия измерений:

    - температура окружающего воздуха, °С

    от +20 до +30

    - относительная влажность воздуха, %, не более

    80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Время прогрева, мин, не менее

    30

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип выходного разъема

    • - модификация RFSU26

    • - модификация RFSU40

    SMA, розетка К (2,92 мм), розетка

    Напряжение питающей сети, В

    от 100 до 240

    Номинальные значения частоты питающей сети, Г ц

    50; 60

    Напряжение питания от адаптера питания постоянного тока, В

    от 23,8 до 24,2

    Потребляемая мощность, Вт, не более

    25

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха (при температуре до +30 °С, без конденсации), %, не более

    • - атмосферное давление, кПа

    от +5 до +45

    90

    от 84,0 до 106,7

    Масса, кг, не более

    3

    Габаритные размеры (ширинах высотах глубина), мм

    172x106x290


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
