Номер по Госреестру СИ: 88228-23
88228-23 Генераторы сигналов векторные
(RFVSG20L)
Назначение средства измерений:
Генераторы сигналов векторные RFVSG20L (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.
Внешний вид.
Генераторы сигналов векторные
Рисунок № 1
Внешний вид.
Генераторы сигналов векторные
Рисунок № 2
Программное обеспечение
Генераторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления, обеспечивает отображение результатов измерений и позволяет выполнять управление генераторами.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Anapico APVSG GUI |
Номер версии (идентификационный номер ПО) |
не ниже 1.0.17 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов сигналов векторных RFVSG20L в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6.9 «Порядок работы с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Стандарт предприятия изготовителя AnaPico AG.
ПравообладательAnaPico AG, Швейцария Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland
Телефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт: https://www.anapico.com
Изготовитель
AnaPico AG, ШвейцарияАдрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland
Телефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт: https://www.anapico.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
AnaPico AG, Швейцария Адрес: Europa-Strasse 9, 8152 Glattbrugg, SwitzerlandТелефон: +41 44 440 00 50
Факс: +41 44 440 00 50
Web-сайт: https://www.anapico.com
Конструктивно генераторы выполнены в виде моноблока с возможностью установки в приборную стойку. Управление генераторами осуществляется от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с цифровой модуляцией.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на наклейку, расположенную в дальнем левом углу на верхней панели генераторов, типографским способом в виде цифрового-буквенного обозначения.
Общий вид генератора и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения серийного номера представлены на рисунке 2.

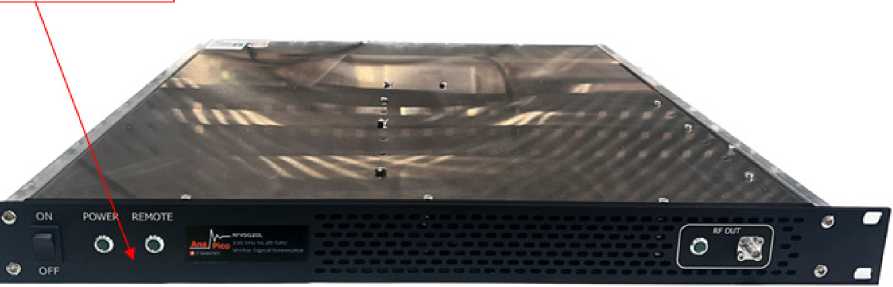

Место нанесения знака утверждения типа
Рисунок 1 - Общий вид генераторов.

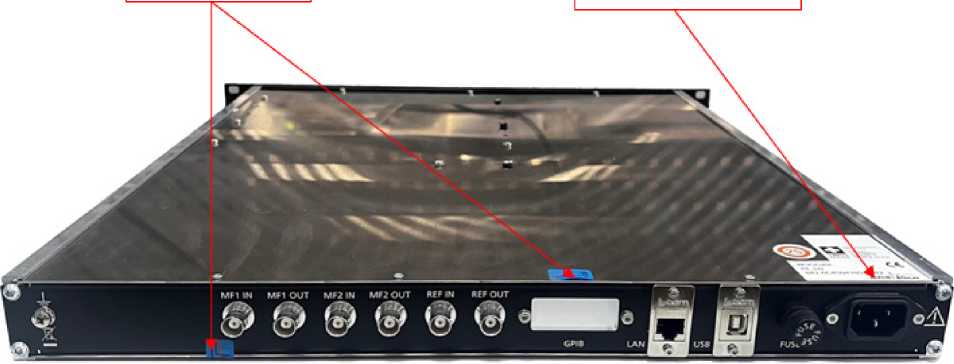

Место |
Место нанесения | |
пломбировки |
серийного номера |
Рисунок 2- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СП
Таблица 2 -Метрологические характеристики
Наименование характеристики |
Значение | |
Частотные параметры | ||
Диапазон частот выходного сигнала, Гц |
от 1 • 105 до 24010 | |
Дискретность установки частоты, Г ц |
0,01 | |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±340'8 | |
Параметры уровня выходного сигнала | ||
Диапазон установки уровня выходной мощности, дБм |
от -90 до +18 | |
Пределы допускаемой основной абсолютной погрешности установки уровня выходной мощности, дБ |
±1,8 | |
Параметры спектра выходного сигнала | ||
Уровень гармонических составляющих, дБ относительно несущей, не более |
-30 | |
Уровень фазового шума при отстройке от несущей 10 кГц и уровне выходного сигнала +10 дБм, на частоте несущей 1 ГГц, дБ относительно несущей в полосе 1 Гц, не более |
-140 | |
Параметры квадратурной модуляции | ||
Полоса модуляции, МГ ц |
400 | |
Неравномерность АЧХ в полосе модуляции, дБ, в диапазоне частот |
от 0,25 до 10 ГГц включ. |
±1,6 |
св. 10 до 20 ГГц |
±2,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питающей сети, В |
от 200 до 240 |
Номинальные значения частоты питающей сети, Г ц |
50 |
Рабочие условия применения:
|
от +20 до +30 от 30 до 80 |
Масса, кг, не более |
10 |
Габаритные размеры (ширинахвысотахглубина), мм |
483x44x510 |
Время прогрева, мин |
30 |
