Номер по Госреестру СИ: 84862-22
84862-22 Расходомеры массовые
(CMF)
Назначение средства измерений:
Расходомеры массовые CMF (далее - расходомеры) предназначены для измерений массы жидкости в потоке, массового расхода жидкости.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Общие сведения
Дата публикации - 15.03.2022
Срок свидетельства - 11.03.2027
Номер записи - 186890
ID в реестре СИ - 1397948
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. CMF-US, Ду 80, мод. CMF-US, Ду 50, мод. CMF-US, мод. CMF-TS, Promass, CMF-VS, CMF-US, CMF-TS, CMF,
Производитель
Изготовитель - Walsn Measurement and Control Technology (Hebei) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1329 от 2017.06.16 Об организации деятельности технического комитета по стандартизации "Вторичные цветные металлы"
№1979 от 2018.09.14 О внесении изменений в описание типа на газоанализаторы многокомпонентные "АВТОТЕСТ"
№629 от 2022.03.11 ПРИКАЗ_Об утверждении типов средств измерений (8)
№1115 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1374 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (24)
№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2266 от 2023.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2356 от 2023.11.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1734 от 2019.07.25 О внесении изменений в описание типа на анализаторы паров этанола в выдыхаемом воздухе АКПЭ-01-"Мета"
№2440 от 2020.12.31 О внесении изменений в описание типа на стенды тормозные СТН
№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Расходомеры массовые (CMF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84862-22 Расходомеры массовые (CMF) Walsn Measurement and Control Technology (Hebei) Co., Ltd. (КИТАЙ ) |
75212-19 Счетчики-расходомеры массовые (МЛ) ОАО "Промприбор" (РОССИЯ г.Ливны) |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Счетчики-расходомеры массовые (МЛ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 6 | 5 | 0 | 11 | 6 | 5 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 21 | 10 | 11 | 0 | 17 | 8 | 9 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 6 | 5 | 0 | 11 | 6 | 5 |
Стоимость поверки Счетчики-расходомеры массовые (МЛ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MxxDxxFxx |
|
Номер версии (идентификационный номер) ПО |
не ниже M57D44F25 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки, и в верхней части по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Подготовка установки к использованию» документа «Расходомеры массовые CMF. Руководство по эксплуатации» Walsn-EN-IG-CMF-XX-052920-V1.0.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы Walsn Measurement and Control Technology (Hebei) Co., Ltd
Изготовитель
Walsn Measurement and Control Technology (Hebei) Co., Ltd, КитайАдрес: 10 Changxiang Road, Industrial Area, Langfang, Hebei, China
Телефон (факс): +86 13817524906
Web-сайт: www.walsn.com
E-mail: m.rasul@walsninternational.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя расхода.
Вторичный преобразователь расхода может быть смонтирован на корпусе первичного преобразователя расхода или иметь выносное исполнение, где первичный преобразователь расхода и вторичный преобразователь расхода соединены кабелем.
Первичный преобразователь расхода служит для преобразований значений массы жидкости в потоке и массового расхода жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода, отображение измеренной информации, преобразование ее в токовый и/или частотно-импульсный сигнал.
Расходомеры выпускаются в сериях CMF-TS, CMF-US и CMF-VS отличающихся внешним видом первичного преобразователя, номинальными диаметрами, диапазонами измерений.

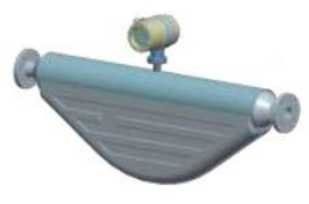

Общий вид расходомеров представлен на рисунке 1.
Расходомер массовый CMF Расходомер массовый CMF серии CMF-TS серии CMF-US
Расходомер массовый CMF серии CMF-VS
Рисунок 1 - Общий вид расходомеров
Пломбировка от несанкционированного доступа расходомеров не предусмотрена.
Заводской номер расходомера наносится на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки.

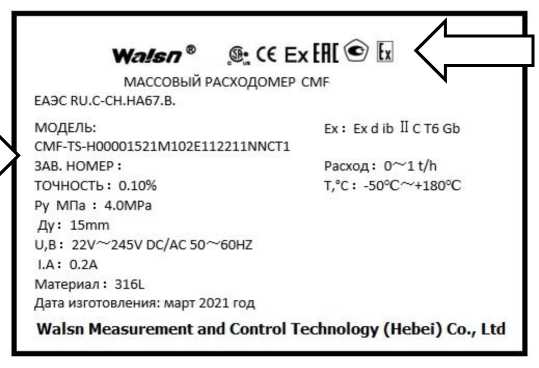

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
