Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «31» декабря 2020 г. № 2440
Лист № 1 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды тормозные СТН
Назначение средства измеренийСтенды тормозные СТН (далее по тексту - стенды) предназначены для измерений:
-
- тормозной силы колеса;
-
- массы транспортного средства, приходящейся на ось;
-
- усилий на органах управлений;
-
- давления сжатого воздуха;
-
- усилия вталкивания сцепного устройства.
В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, «дорога» движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики силы (рег. № 57673-14), которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки в электронном блоке (далее - контроллер) стендов передаются на персональный компьютер и выводятся на экран монитора и печатающее устройство.
Одновременно производится испытание тормозных сил колес одной оси: передней или задней. Конструкция и программа управления стендов предусматривают измерение тормозных сил полноприводных транспортных средств, не имеющих дифференциала между ведущими осями, путем реверса роликовых пар.
Измерение массы транспортного средства, приходящейся на ось, производится с помощью тензометрических датчиков (рег. № 57673-14), размещаемых под несущей рамой блоков роликов.
Измерение усилий на органах управления тормозными системами автотранспортного средства, производится с помощью силоизмерительного тензорезистивного датчика.
Измерение усилий вталкивания сцепного устройства производится с помощью силоизмерительного тензорезистивного датчика.
Измерение давления сжатого воздуха производится манометром (рег. № 10135-15)
Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.
Стенды выпускаются в следующих модификациях: СТН 3500, СТН 3500 М, СТН 3000 М.01, СТН 3000 М.02, СТН 1500, СТН 6000, СТН 10000, СТН 13000.01, СТН 13000.02, СТН 16000.01, СТН 16000.02, СТН 18000, которые имеют следующие отличительные особенности:
иицакифидом -СТН 3000М.02, СТН 13000.02, СТН 16000.02, СТН 18000 выполнены в виде би-блоков, т.е. включают в себя независимые левые и правые блоки роликов, выполненные в виде конструктивно законченных модулей;
-
- модификации СТН 3500, СТН 3500М, СТН 3000М.01, СТН 6000, СТН 10000, СТН 13000.01, СТН 16000.01 выполнены в виде несущей рамы - моноблока с двумя парами опорных роликов, размещенных в раме;
-
- в модификации СТН 1500 имеется только одна пара роликов.
Каждый блок роликов включает в себя мотор - редуктор, две пары роликов (кроме модификации СТН 1500), рычаги, прикрепленные к статору мотор - редуктора, тензометрические датчики силы, тензометрические датчики измерений массы, контроллер.
Отдельными самостоятельными элементами для всех модификаций стендов являются шкаф управления, с размещенными в нём электрическими узлами управления, монтируемый на стену с помощью анкерных болтов. персональный компьютер с монитором и приборами ввода и вывода информации, который устанавливается на специальную стойку.
Общий вид стендов представлен на рисунках 1 - 4.

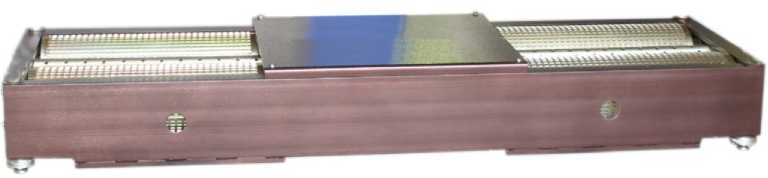

Рисунок 1 - Общий вид стендов тормозных СТН 3500, СТН 3500 М, СТН 3000 М.01, СТН
6000, СТН 10000, СТН 13000.01, СТН 16000.01

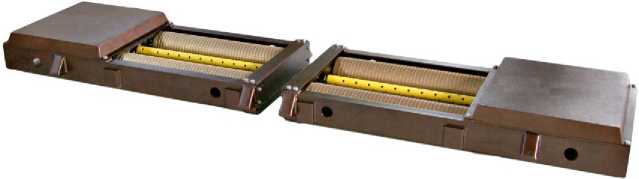

Рисунок 2 - Общий вид стендов тормозных СТН 3000М.02, СТН 13000.02

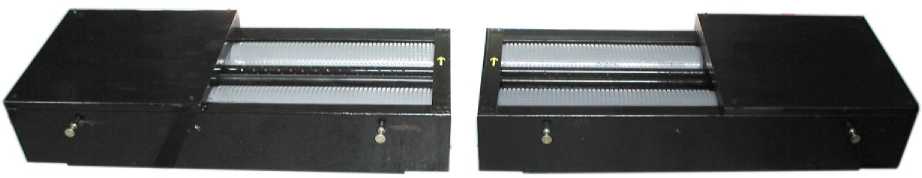

Рисунок 3 - Общий вид стендов тормозных СТН 16000.02, СТН 18000

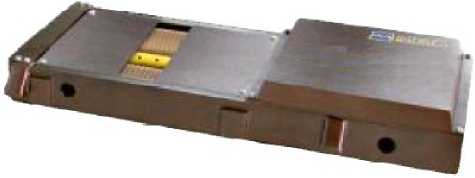

Рисунок 4 - Общий вид стендов тормозных СТН 1500
Пломбирование стендов осуществляется установкой пломбировочной чашки на винт крепления крышки контроллера, как показано на рисунке 5.
пломба

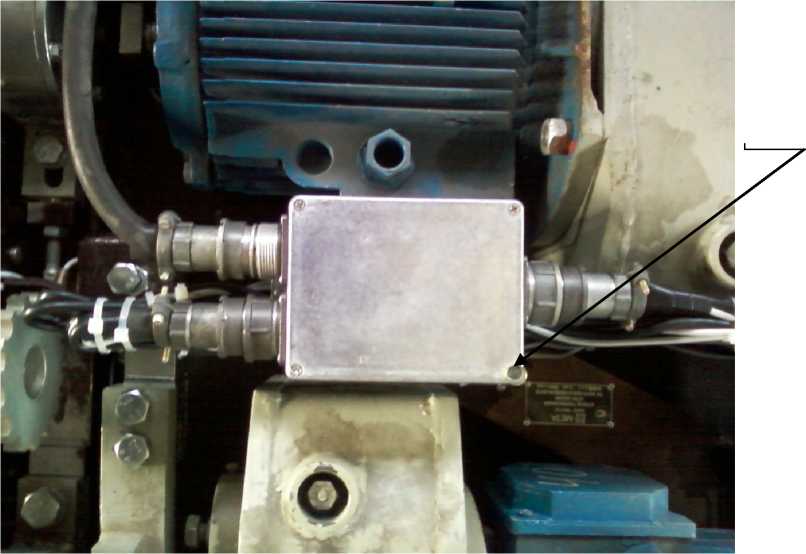

Рисунок 5 - Место пломбирования
Программное обеспечениеДля работы со стендами применяется встроенное программное обеспечение «СТН» (далее - ВПО), устанавливаемое в энергонезависимую память контроллера стендов. Контроллер и его интерфейс для загрузки ВПО, пломбируются. После опломбировки ВПО не может быть модифицировано или удалено через какой-либо другой интерфейс.
Однако встроенная в ВПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительной системы стендов. Вход в режим калибровки защищён ключом программной защиты.
Уровень защиты ВПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
СТН |
|
Номер версии (идентификационный номер ПО), не ниже |
10.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
Модификация |
СТН 3500 |
СТН 3500 М |
СТН 3000М. 01 |
СТН 3000М. 02 |
СТН 1500 |
СТН 6000 |
СТН 10000 |
СТН 13000. 01 |
СТН 13000. 02 |
СТН 16000 .01 |
СТН 16000. 02 |
СТН 18000 |
|
Диапазон измерений тормозной силы колеса, кН |
от 0 до 10 |
от 0 до 5 |
от 0 до 181) от 0 до 272) |
от 0 до 25 |
от 0 до 30 |
от 0 до 40 |
от 0 до 241) от 0 до 602) | |||||
|
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % |
±3 | |||||||||||
|
Диапазон измерений массы транспортного средства, приходящейся на ось, кг |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 1500 |
от 0 до 35001) от 0 до 60002) |
от 0 до 10000 |
от 0 до 13000 |
от 0 до 16000 |
от 0 до 90001) от 0 до 180002) | ||||
|
Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, % |
±3 | |||||||||||
|
Диапазон измерений усилия на органе управления, Н |
от 0 до 1000 | |||||||||||
|
Пределы допускаемой относительной погрешности измерений усилия на органе управления, % |
±5 | |||||||||||
|
Диапазон измерений усилия вталкивания сцепного устройства3), Н |
от 0 до 3700 | |||||||||||
|
Наименование характеристики |
Значение | |||||||||||
|
Модификация |
СТН 3500 |
СТН 3500 М |
СТН 3000М. 01 |
СТН 3000М. 02 |
СТН 1500 |
СТН 6000 |
СТН 10000 |
СТН 13000. 01 |
СТН 13000. 02 |
СТН 16000 .01 |
СТН 16000. 02 |
СТН 18000 |
|
Пределы допускаемой относительной погрешности измерений усилия вталкивания сцепного устройства3), % |
±5 | |||||||||||
|
Диапазон измерений давления сжатого воздуха4), МПа |
от 0 до 1 | |||||||||||
|
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха4), % |
±5 | |||||||||||
| ||||||||||||
Таблица 3 - Основные технические характеристики стендов СТН 3500, СТН 3500 М, СТН 3000М.01, СТН 3000М.02, СТН 1500, СТН 6000
|
Наименование характеристики |
Значение | |||||
|
Модификация |
СТН 3500 |
СТН 3500 М1) |
СТН3000М.011) |
СТН 3000М.021) |
СТН 15001) |
СТН 6000 |
|
Конструктивное исполнение |
Моноблок |
Би-блок |
Моноблок | |||
|
Средний диаметр роликов, мм |
200 |
207 |
138 |
202 | ||
|
Габаритные размеры (ДхШ*В), мм, не более: - блока роликов |
2340x680x320 |
2320x680x320 |
2300x610x220 |
2x(1400x750x230) |
1400x750x230 |
2960x680x335 |
|
- шкафа управления |
550x460x120 |
800x600x250 |
800x600x250 |
800x600x250 |
800x600x250 |
650x500x141 |
|
Наименование характеристики |
Значение | |||||
|
Модификация |
СТН 3500 |
СТН 3500 М1) |
СТН 3000М.011) |
СТН 3000М.021) |
СТН 15001) |
СТН 6000 |
|
Масса, кг, не более:
|
550 20 |
550 42 |
360 42 |
2x170 42 |
170 40 |
800 27 |
|
Имитируемая скорость движения автомобиля, км/ч |
4 |
2 4 |
2 4 |
2 4 |
2 4 |
4/2 |
|
Мощность, потребляемая стендом, кВт, не более |
7 |
72) 163) |
сТ ст? ТГ 00 |
сТ ст? ТГ 00 |
2,52) 4З) |
92) 10,53) |
|
Параметры электрического питания:
|
380+38-57 50±1 | |||||
|
Рабочий диапазон температур эксплуатации блока роликов, °С |
от -10 до +40 | |||||
|
Средний срок службы, лет, не менее |
8 | |||||
|
Средняя наработка на отказ, ч, не менее |
6000 | |||||
| ||||||
Таблица 4 - Основные технические характеристики стендов СТН 10000, СТН 13000.01, СТН 13000.02, СТН 16000.01, СТН 16000.02, СТН18000
|
Наименование характеристики |
Значение | |||||
|
Модификация |
СТН 100001) |
СТН 13000.011) |
СТН 13000.021) |
СТН 16000.011) |
СТН 16000.021) |
СТН 18000 |
|
Конструктивное исполнение |
Моноблок |
Би-блок |
Моноблок |
Би-блок | ||
|
Средний диаметр роликов, мм |
207 |
202,5 |
144,5 |
172 |
207 | |
|
Габаритные размеры (ДхШхВ), мм, не более: - блока роликов |
2950x730x340 |
2950x730x340 |
2x(1800x730x331) |
2950x730x340 |
2x(2010x800x440) |
2x(2010x880x440) |
|
- шкафа управления |
800x600x250 |
800x600x250 |
800x600x250 |
800x600x250 |
800x600x250 |
650x500x141 |
|
Наименование характеристики |
Значение | |||||
|
Модификация |
СТН 100001) |
СТН 13000.011) |
СТН 13000.021) |
СТН 16000.011) |
СТН 16000.021) |
СТН 18000 |
|
Масса, кг, не более: | ||||||
|
- блока роликов |
860 |
1150 |
2x455 |
945 |
2x600 |
2x650 |
|
- шкафа управления |
50 |
50 |
50 |
50 |
50 |
27 |
|
Имитируемая скорость движе- |
2 |
2 |
2 |
2 |
2 | |
|
ния автомобиля, км/ч |
4 |
4 |
4 |
4 |
4 | |
|
4/2 |
4/2 |
4/2 |
4/2 |
4/2 |
4/2 | |
|
Мощность, потребляемая стен- |
122) |
132) |
122) |
132) |
162) |
162) |
|
дом, кВт, не более |
233) |
253) |
233) |
253) |
313) |
193) |
|
Параметры электрического пи- | ||||||
|
тания: | ||||||
|
- напряжение переменного то- | ||||||
|
ка, В |
380+38-57 | |||||
|
- частота переменного тока, Гц |
50±1 | |||||
|
Рабочий диапазон температур | ||||||
|
эксплуатации блока роликов, °С |
от - |
10 до +40 | ||||
|
Средний срок службы, лет, не | ||||||
|
менее |
8 | |||||
|
Средняя наработка на отказ, ч, | ||||||
|
не менее |
6000 | |||||
|
1) - стенды обеспечивают скорость движения автомобиля 2 км/ч, 4 км/ч или 4 и 2 км/ч | ||||||
|
2) - при скорости движения автомобиля 2 км/ч | ||||||
|
3) - при скорости движения автомобиля 4 км/ч | ||||||
наносится на корпус стендов в виде наклейки и на титульный лист паспорта методом печати.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок роликов |
- |
11)/22) |
|
Шкаф управления3) |
- |
1 |
|
Светофор |
- |
1 |
|
Датчик усилия |
- |
1 |
|
Нагружатель сцепного устройства |
- |
По заказу |
|
ПО Windows |
- |
1 |
|
Персональный компьютер в составе:
|
1 1 1 1 По заказу | |
|
USB-адаптер СТН |
1 | |
|
Комплект аппарелей (наездов) |
По заказу | |
|
Комплект кабелей |
1 | |
|
ПО СТН |
1 | |
|
Рычаг |
По заказу | |
|
Устройство нагружающее для поверки датчиков массы |
- |
По заказу |
|
Силозадающее устройство для датчика усилия |
- |
По заказу |
|
Силозадающее устройство для датчика нагружателя сцепного устройства |
По заказу | |
|
Манометр, КТ 4 по ГОСТ 2405-88 |
- |
По заказу |
|
Комплект монтажных элементов |
- |
1 |
|
Паспорт |
Н XXX.X00.00.00-XX ПС5) |
1 |
|
Руководство по эксплуатации |
Н XXX.X00.00.00-XX РЭ5) |
1 |
|
Методика поверки |
МП АПМ 62-17 |
1 |
| ||
Таблица 6 - Соответствие шифров паспорта и руководства по эксплуатации модификациям стендов
|
Модификация |
Шифр паспорта |
Шифр руководства по эксплуатации |
|
СТН 3500 |
Н 020.000.00.00 ПС |
Н 020.000.00.00 РЭ |
|
СТН 3500 М |
Н 220.000.00.00 ПС |
Н 220.000.00.00 РЭ |
|
СТН 3000 М.01 |
Н 420.000.00.00 ПС |
Н 420.000.00.00 РЭ |
|
СТН 3000 М.02 |
Н 220.200.00.00 ПС |
Н 220.200.00.00 РЭ |
|
Модификация |
Шифр паспорта |
Шифр руководства по эксплуатации |
|
СТН 1500 |
Н 220.200.00.00-01 ПС |
Н 220.200.00.00-01 РЭ |
|
СТН 6000 |
Н 341.000.00.00 ПС |
Н 341.000.00.00 РЭ |
|
СТН 10000 |
Н 141.000.00.00 ПС |
Н 141.000.00.00 РЭ |
|
СТН 13000.01 |
Н 159.000.00.00 ПС |
Н 159.000.00.00 РЭ |
|
СТН 13000.02 |
Н 159.400.00.00 ПС |
Н 159.400.00.00 РЭ |
|
СТН 16000.01 |
Н 159.300.00.00 ПС |
Н 159.300.00.00 РЭ |
|
СТН 16000.02 |
Н 059.000.00.00 ПС |
Н 059.000.00.00 РЭ |
|
СТН 18000 |
Н 259.000.00.00 ПС |
Н 259.000.00.00 РЭ |
осуществляется по документу МП АПМ 62-17 «Стенды тормозные СТН. Методика поверки», утверждённому ООО «Автопрогресс-М» «26» января 2018 г.
Основные средства поверки:
-
- рулетка измерительная металлическая UM3M, (0 - 3000) мм, КТ 3 (рег. № 67910-17);
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014-динамометр (10-1000) Н, ПГ ±0,45 %;
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014 - динамометр (1 - 10) кН, ПГ ±0,45 %;
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014 - динамометр (1 - 50) кН, ПГ ±0,45 %
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014-динамометр (10 -100) кН, ПГ ±0,45 %;
-
- рабочий эталон 4-го разряда по ГОСТ Р 8.802-2012 - манометр деформационный (0 - 1) МПа, КТ 1,0.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к стендам тормозным СТНПриказ Министерства промышленности Российской Федерации от 22 октября 2019 г. N 2498 Об утверждении государственной поверочной схемы для средств измерений силы
Приказ Министерства промышленности Российской Федерации от 6 декабря 2011 г. N 1677 Об утверждении основных технических характеристик средств технического диагностирования и их перечня
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы поверки»
ТУ 26.51.66.190- 020-20957254-2017 Стенды тормозные СТН. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Национальные Системы Контроля» (ООО «НСК»)
ИНН 6345024902
Адрес: 446359, г. Жигулёвск Самарской области, ул. Морквашинская, 55 «А»
Тел.: +7 (84862) 7-94-68
E-mail: 8213nsk@bk.ru
Испытательный центрОбщество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10
Тел.: +7 (495) 120-0350, факс: +7 (495) 120 0350 доб. 0
E-mail: info@autoprogress-m.ru
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195
