Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «14» сентября 2018 г. №1979

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы многокомпонентные «АВТОТЕСТ»

Назначение средства измерений

Газоанализаторы многокомпонентные «АВТОТЕСТ» (далее - приборы) предназначены для одновременного измерения объемной доли оксида и диоксида углерода, углеводородов, кислорода, окислов азота в отработавших газах, температуры масла, а также частоты вращения коленчатого вала двигателя автомобиля, находящихся в эксплуатации, при выпуске из производства и после ремонта

Описание средства измерений

Принцип действия приборов основан на избирательном поглощении инфракрасного излучения молекулами углеводородов, диоксида углеводорода и оксида углерода в аналитических областях спектра. Концентрация кислорода определяется электрохимическим методом. Частота вращения вала двигателя измеряется высоковольтным индуктивным датчиком.

Аналитические сигналы каналов измерений приборов преобразуются микропроцессором по специальному алгоритму и отображаются в единицах измеряемых величин на дисплее. Одновременно результаты измерений могут быть распечатаны на встроенном печатающем устройстве с указанием номера прибора. Двухканальная система доставки и подготовки пробы обеспечивает 2-х ступенчатую очистку газов от механических частиц и автоматическую эвакуацию конденсата из системы, а также автоматическую коррекцию нуля без отключения пробозаборной системы. Для отрицательных рабочих температур предусмотрена обогреваемая пробозаборная труба доставки пробы газа, поставляется по заказу потребителя.

В приборе предусмотрена возможность ввода с панели прибора или пульта управления идентификационного номера автомобиля и передачи результатов измерения в виде протокола в автоматизированные линии технического контроля (ЛТК) с многопостовой организацией диагностирования.

В приборах ряда модификаций обеспечивается автоматическая компенсация изменения атмосферного давления. Без этой функции данные приборы поставляются по спецзаказу

Приборы выпускаются трех классов точности: 0, I, II.

Перечень выпускаемых модификаций и их назначение приведены в таблице 1.

Таблица 1 - Перечень выпускаемых модификаций и их назначение

Класс приборов

Модификация

Назначение

I

АВТОТЕСТ-01.00

Анализ воздуха в котельных:

- измерение концентрации оксида углерода

II

АВТОТЕСТ-01.02

АВТОТЕСТ-01.02 П**

Измерение:

  • - концентрации оксида углерода и углеводородов;

  • - частоты вращения коленчатого вала двигателя;

  • - рабочей температуры моторного масла двигателя*.

Продолжении таблицы 1

Класс приборов

Модификация

Описание

II

АВТОТЕСТ-01.04

АВТОТЕСТ-01.04 П**

Измерение:

  • - концентрации оксида углерода и углеводородов;

  • - частоты вращения коленчатого вала карбюраторного двигателя;

  • - рабочей температуры моторного масла двигателя*.

I, II

АВТОТЕСТ-01.03

АВТОТЕСТ-01.03 П**

Измерение:

  • - концентрации оксида углерода, диоксида углерода, углеводородов, кислорода, окислов азота*;

-вычисление 1 - параметра;

  • - измерение рабочей температуры моторного масла двигателя;

  • - частоты вращения коленчатого вала карбюраторного двигателя.

0, I

АВТОТЕСТ-02.02

АВТОТЕСТ-02.02 П**

Измерение:

  • - концентрации оксида углерода, диоксида углерода, углеводородов и кислорода;

  • - вычисление 1 - параметра;

  • - измерение рабочей температуры моторного масла двигателя;

  • - частоты вращения коленчатого вала карбюраторного двигателя.

0, I

АВТОТЕСТ-02.03

АВТОТЕСТ-02.03 П**

Измерение:

  • - концентрации оксида углерода, диоксида углерода, углеводородов, кислорода и окислов азота;

  • - вычисление 1 - параметра;

  • - измерение рабочей температуры моторного масла двигателя;

  • - частоты вращения коленчатого вала карбюраторного двигателя.

* По заказу потребителя.

** Индекс «П» в наименовании модификации означает наличие встроенного печатающего устройства

«АВТОТЕСТ» представлен на

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

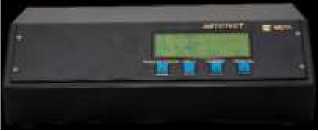

Рисунок 4 - Внешний вид приборов АВТОТЕСТ-01.04 П

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

Рисунок 5 - Внешний вид приборов АВТОТЕСТ-02.02

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

Рисунок 6 - Внешний вид приборов АВТОТЕСТ-02.03 П

Для ограничения несанкционированного доступа проводят пломбирование приборов по средству заполнения чашки одного из винтов крепления задней панели приборов мастикой и вдавливания в него клейма. Пример места пломбирования приведён на рисунке 7.

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

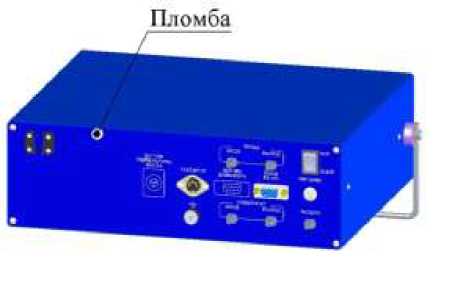

Рисунок 7 - Места пломбирования приборов

Программное обеспечение

Для работы с приборами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается изготовителем в контроллер приборов при его производстве. ВПО служит для управления функциональными возможностями приборов, проведения измерений, обработки и отображения результатов измерений.

Контроллер приборов, а также его интерфейс после загрузки ВПО пломбируются. После этого ВПО не может быть модифицировано или загружено через какой-либо другой интерфейс. Идентификация ВПО не доступна через интерфейс пользователя. Защита ВПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики газоанализаторов многокомпонентных

«АВТОТЕСТ»

(II класс)

Измеряемый компонент

Диапазон измерений

Цена деления шкалы

Участок диапазона измерений

Пределы допускаемой погрешности

абсолютной

относительной

Углеводороды*

от 0 до 3000

-1

млн

-1

1 млн

от 0 до 333 млн-1 включ. св. 333 до 3000 млн-1 включ.

±20 млн-1

±6 %

Оксид углерода

от 0 до 7 %

(об. доля)

0,01 %

от 0 до 3,3 % включ. св. 3,3 до 7,0 % включ.

±0,2 %

±6 %

Диоксид углерода

от 0 до 16 %

(об. доля)

0,1 %

от 0 до 16 % включ.

±1 %

-

Кислород

от 0 до 21 %

(об. доля)

0,1 %

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,2 %

±6 %

л - параметр

от 0,5 до 2,0

0,001

-

не нормируется

Частота оборотов

от 0 до 8000

-1

мин

10 мин-1

100 мин-1

от 0 до 5000 мин-1 включ. св. 5000 до 8000 мин-1включ.

-

±2,5 %

Температура масла

от +20 до

+125 °С

1 °С

от +20 до +125 °С включ.

±2,0 °С

-

* Данные приведены в пересчете на гексан

Таблица 4 - Метрологические характеристики газоанализаторов многокомпонентных

«АВТОТЕСТ»

(I класс)

Измеряемый компонент

Диапазон измерений

Цена деления шкалы

Участок диапазона измерений

Пределы допускаемой погрешности

абсолютной

относительной

Углеводороды*

от 0 до 2000 -1 млн

-1

1 млн

от 0 до 240 млн-1 включ. св. 240 до 2000 млн-1 включ.

±12 млн-1

±5 %

Оксид углерода

от 0 до5 %

(об. доля)

0,01%

от 0 до 1,5 % включ. св. 1,5 до 5,0 % включ.

±0,06 %

±4 %

Диоксид углерода

от 0 до 16 %

(об. доля)

0,1 %

от 0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

±0,5 %

±4 %

Кислород

от 0 до 21 %

(об. доля)

0,1 %

от 0 до 2,5 % включ. св. 2,5 до 21,0 % включ.

±0,1 %

±4 %

Окислы азота

от 0 до 5000 -1 млн

10 млн-1

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 включ.

±50 млн-1

±5 %

Л - параметр

от 0,5 до 2,0

0,001

-

не нормируется

Частота оборотов

от 0 до 8000

-1 мин

10 мин-1

100

-1 мин

от 0 до 5000 мин-1 включ. св. 5000 до 8000 мин-1включ.

-

±2,5 %

Температура масла

от +20 до +125 °С

1°С

от +20 до +125 °С включ.

±2,0 °С

-

* Данные приведены в пересчете на гексан

Таблица 5 - Метрологические характеристики газоанализаторов многокомпонентных

«АВТОТЕСТ»

(0 класс)

Измеряемый

компонент

Диапазон измерений

Цена деления шкалы

Участок диапазона измерений

Пределы допускаемой погрешности

абсолютной

относительной

Углеводороды*

от 0 до 2000

-1

млн

-1

1 млн

от 0 до 200 млн-1 включ. св. 200 до 2000 млн-1 включ.

±10 млн-1

±5 %

Оксид углерода

от 0 до5 %

(об. доля)

0,01%

от 0 до 1 % включ. св. 1 до 5 % включ.

±0,03 %

±3 %

Диоксид углерода

от 0 до 16 %

(об. доля)

0,1 %

от 0 до 12,5 % включ. св. 12,5 до 16 % включ.

±0,5 %

±4 %

Кислород

от 0 до 21 %

(об. доля)

0,1 %

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,1 %

±3 %

Окислы азота

от 0 до 5000

-1

млн

10 млн-1

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 включ.

±50 млн-1

±5 %

л - параметр

от 0,5 до 2,0

0,001

-

не нормируется

Частота оборотов

от 0 до 8000

-1

мин

10 мин-1

100 мин-1

от 0 до 5000 мин-1 включ. св. 5000 до 8000 мин-1включ.

-

±2,5 %

Температура масла

от +20 до +125 °С

1°С

от +20 до +125 °С включ.

±2,0 °С

-

* Данные приведены в пересчете на гексан

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Расход анализируемого газа, л/ч, не менее

60

Время установления выходного сигнала (показаний), с, не более: - для каналов измерения СО, СО2 и СН

30

- для канала измерения О2 и N0K

60

Время установления рабочего режима, мин, не более

30

Электропитание приборов:

- от сети постоянного тока напряжением, В

от 10,6 до 14,6

- от сети переменного тока (220+22-33 В,50±1 Гц) через блок питания постоянного тока напряжением, В

12

Потребляемая мощность, Вт:

- для модификаций АВТОТЕСТ-01

20

- для модификаций АВТОТЕСТ-02

25

Продолжение таблицы 6

Наименование характеристики

Значение

Габаритные размеры (ДхШхВ), мм, не более:

- для модификаций АВТОТЕСТ-01

330x110x270

- для модификаций АВТОТЕСТ-02

410x135x270

Масса, кг, не более:

- для модификаций АВТОТЕСТ-01

4,5

- для модификаций АВТОТЕСТ-02

5,5

Средняя наработка на отказ, ч, не менее

10000

Срок службы, лет, не менее

4

Знак утверждения типа

наносится фотохимическим методом на маркировочную табличку на задней панели приборов и методом печати на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество для модификации, шт.

АВТОТЕСТ-

01.02

АВТОТЕСТ-

01.04

АВТОТЕСТ-

01.03

АВТОТЕСТ-

02.02

АВТОТЕСТ-

02.03

АВТОТЕСТ-

01.00

Блок измерительный «АВТОТЕСТ»

М 047.000.00.08 (09)*

1

-

-

-

-

-

М 047.000.00.10 (11)*

1

-

-

-

-

М 047.000.00.20 (21)*

-

1

-

-

-

М 057.000.00

-

-

1

-

-

Блок измерительный «АВТОТЕСТ»

М 057.000.00-01

-

-

-

1

-

М 047.000.00

-

-

-

-

1

Блок питания

БП 220/12 В 3 А

1

1

1

1

1

1

Пробозаборная трубка (6м)

М 008.00.000.01

1

1

1

1

1

1

Пробозаборник

М 047.500.00

1

1

1

1

1

1

Фильтр (каплеуловитель)

М 047.640.00

1

1

1

1

1

1

Трубка Т4 (2м)

ПВХ 4*1,5

-

-

-

1

1

1

Трубка Т1 (30 мм)

ПВХ 4*1,5

2

2

2

2

2

1

Трубка Т2 (150 мм)

ПВХ 4*1,5

2

2

2

2

2

1

Трубка ТЗ (210 мм)

ПВХ 4*1,5

1

1

1

1

1

1

Кабель питания К1

М 047.805.00-01

1

1

1

1

1

1

Датчик тахометра К2

М 046.000.00

1

1

1

1

1

Датчик температуры масла

М 057.630.00

1**

1**

1

1

1

Рассекатель

М004.06.01.00.00

1

Трубка

М 004.07.00.00.01

1

Кронштейн

М 005.04.01.03.00

1

Оптический датчик

-

1

Контрольный светофильтр

-

1

Кабель связи с ПЭВМ**

М 008.10.000.00-07

1

1

1

1

1

1

Комплект запасных частей

Патрон фильтра грубой очистки

М 008.02.100.00

2

2

2

2

2

2

Объемный фильтр

М 047.630.04

4

4

4

4

4

4

Фильтр тонкой очистки (диск)

М 047.600.04

100

100

100

100

100

100

Фильтр тонкой очистки газа

БИГУР GB702

-

8

8

8

8

8

8

Фильтр тонкой очистки газа

БИГУР GB 202

-

2

2

2

2

2

2

Фильтрующий агент

-

2

2

2

2

2

2

Отвертка

М 008.00.00.02-01

1

1

1

1

1

1

Термобумага ф. 57*30 мм в рулонах*

-

1

1

1

1

1

1

Пульт управления* *

-

-

-

-

1

1

-

Эксплуатационная документация

Руководство по эксплуатации

В зависимости от модификации

1

1

1

1

1

1

Паспорт

1

1

1

1

1

1

Методика поверки

МП РТ АПМ 20-2010

1

1

1

1

1

1

* Для модификаций приборов со встроенным печатающим устройством ** По заказу потребителя

Поверка

осуществляется по документу МП РТ АПМ 20-2010 «Газоанализаторы многокомпонентные «АВТОТЕСТ». Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в 2010 г.

Основные средства поверки:

  • - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014 - стандартные образцы состава чистых газов и газовых смесей в баллонах под давлением;

  • - рабочие эталоны 0-го разряда по ГОСТ 8.578-2014 - стандартные образцы состава чистых газов и газовых смесей в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам многокомпонентным «АВТОТЕСТ»

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерении содержания компонентов в газовых средах

ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки

ТУ 43 2131-047-21298618-2005 Газоанализаторы многокомпонентные «АВТОТЕСТ». Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА»

(ООО НПФ «МЕТА»)

ИНН 6345019613

Адрес: 446359, Самарская область, г. Жигулевск, ул. Морквашинская, 55 «А»

Тел.: +7 (84862) 2-18-55, +7 (84862) 2-39-48

E-mail: msk@meta-m.ru, marketing@meta-ru.ru, rem@remsto.com

Испытательный центр

Общество     с     ограниченной     ответственностью     «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

Внешний вид газоанализаторов многокомпонентных рисунках 1 - 6.

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

Рисунок 1 - Внешний вид приборов АВТОТЕСТ-01.00

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

Рисунок 2 - Внешний вид приборов АВТОТЕСТ-01.02 П

Приказ Росстандарта №1979 от 14.09.2018, https://oei-analitika.ru

Рисунок 3 - Внешний вид приборов АВТОТЕСТ-01.03



МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 сентября 2018 г.                                                 м     1979

Москва

О внесении изменений в описание типа на газоанализаторы многокомпонентные «АВТОТЕСТ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НПФ «МЕТА» от 31 июля 2018 г. № 237-М приказываю:

  • 1.  Внести изменения в описание типа на газоанализаторы многокомпонентные «АВТОТЕСТ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 15263-05, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии  (Д. В.Гоголев), ФГУП «ВНИИМС»

(А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

/                              А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

к____—_____



Ссылки на другие приказы Росстандарта

  • №207 от 08.04.2012
  • №65 от 21.01.2019
  • №1397 от 26.09.2016
  • №2565 от 29.10.2024
  • №2042 от 23.07.2007
  • №1582 от 17.10.2016
  • №1976 от 08.06.2009
  • №1874 от 05.06.2008
  • №1059 от 24.05.2017
  • №1481 от 03.09.2020
  • №1641 от 23.10.2014
  • №1177 от 04.09.2005
  • №318 от 22.02.2019
  • №1208 от 20.05.2024
  • №2707 от 14.11.2019
  • №1952 от 20.08.2024
  • №1224 от 18.03.2011
  • №6304 от 10.11.2011
  • №2688 от 15.11.2024
  • №1936 от 08.07.2007
  • №449 от 26.02.2007
  • №2686 от 26.10.2022
  • №2117 от 06.10.2017
  • №2098 от 08.07.2008
  • №1834 от 05.08.2019
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
