Номер по Госреестру СИ: 81754-21
81754-21 Полуприцепы-цистерны
(964871, 964875, SF3B28)
Назначение средства измерений:
Полуприцепы-цистерны 964871, 964875, SF3B28 (далее по тексту - ШЩ)
предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.
![Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-1.jpg)
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
![Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-2.jpg)
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
![Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-3.jpg)
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
![Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-4.jpg)
Внешний вид.
Полуприцепы-цистерны
Рисунок № 4
![Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 5](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-5.jpg)
Внешний вид.
Полуприцепы-цистерны
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 формуляра.Нормативные и технические документы
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня и воздухоотводящим устройством;
-
- крышка горловины с заливным люком;
-
- клапан дыхательный;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
ППЦ были выпущены в следующих модификациях: 964871, 964875, SF3B28, которые отличаются внешним видом, номинальной вместимостью и снаряженной массой.

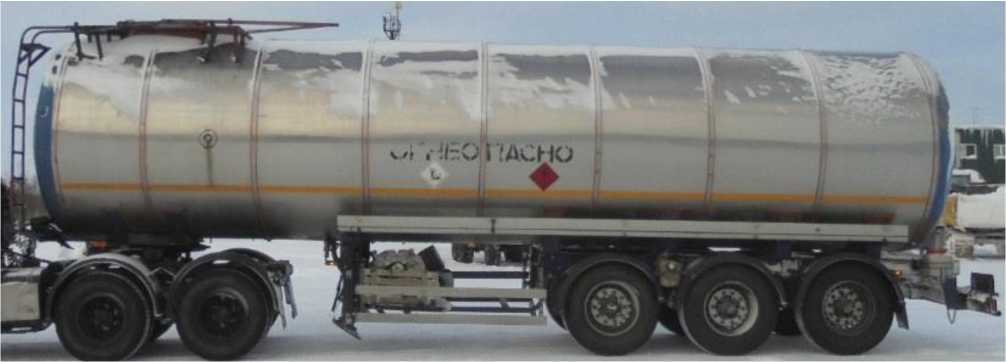

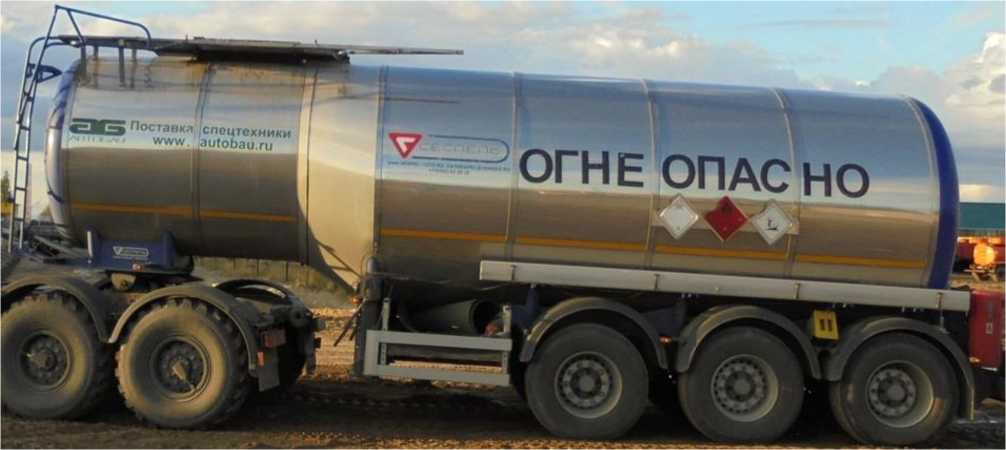

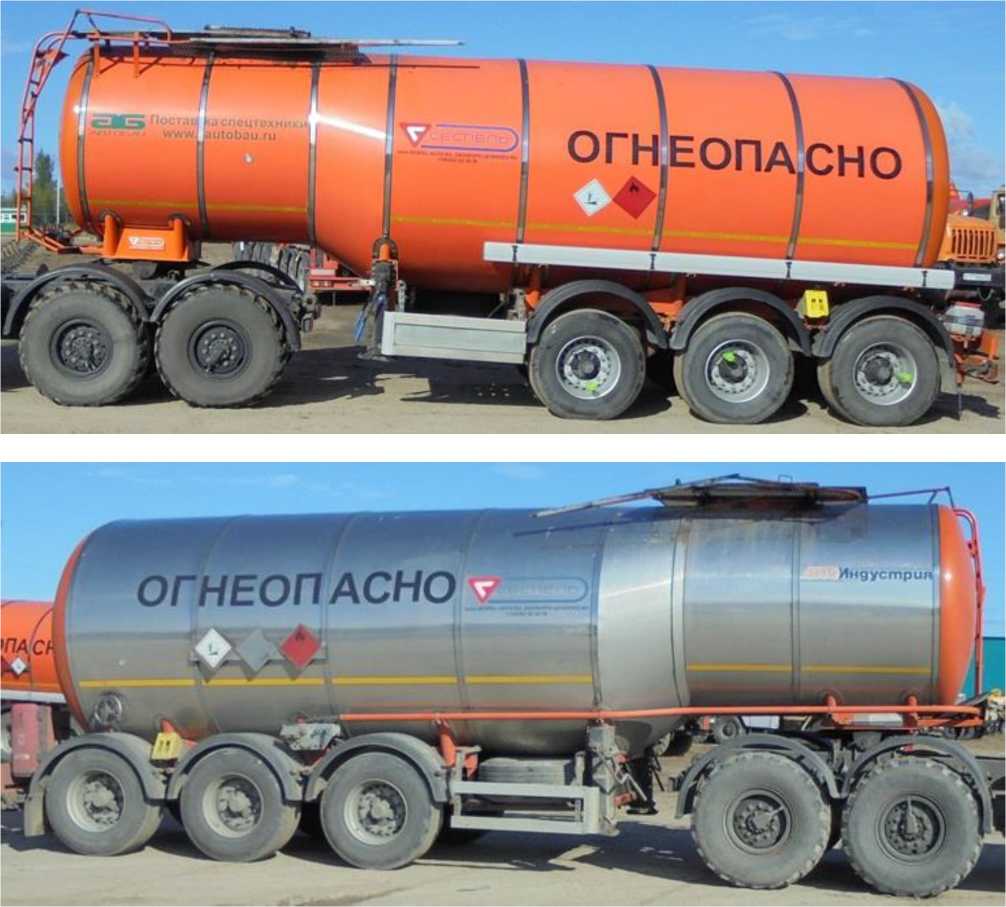

Общий вид ППЦ 964871 и SF3B28 представлен на рисунке 1.

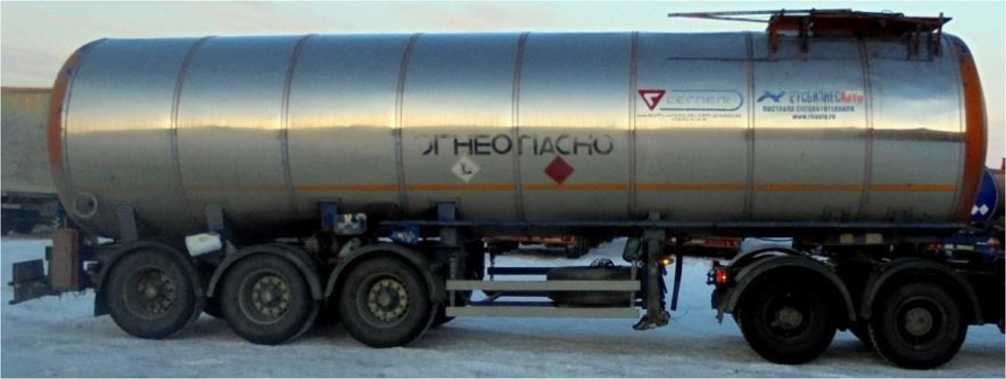

Общий вид ППЦ 964875 представлен на рисунке 2.

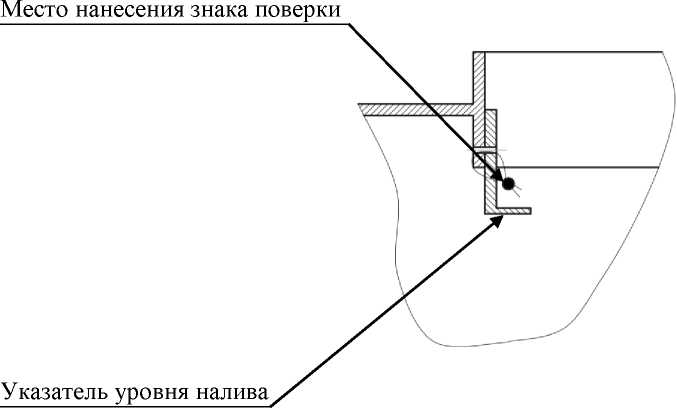

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в формуляр и паспорт транспортного средства типографским способом.
![Внешний вид. Полуприцепы-цистерны (964871, 964875, SF3B28), http://oei-analitika.ru](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-1.jpg)
![Внешний вид. Полуприцепы-цистерны (964871, 964875, SF3B28), http://oei-analitika.ru](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-2.jpg)
Рисунок 1 - Общий вид ШШ, 964871 и SF3B28
![Внешний вид. Полуприцепы-цистерны (964871, 964875, SF3B28), http://oei-analitika.ru](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-3.jpg)
![Внешний вид. Полуприцепы-цистерны (964871, 964875, SF3B28), http://oei-analitika.ru](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-4.jpg)
Рисунок 2 - Общий вид ШШ, 964875
![Внешний вид. Полуприцепы-цистерны (964871, 964875, SF3B28), http://oei-analitika.ru](../kurilka/type_si_html/2021-81754-21_files/2021-81754-21-5.jpg)
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение отсутствует
Таблица 3 -
Наименование |
Обозначение |
Количество |
Полуприцеп-цистерна |
964871 (964875, SF3B28) |
1 шт. |
Запасные части, инструменты и принадлежности |
— |
1 комплект |
Формуляр |
— |
1 экз. |
Паспорт транспортного средства |
— |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модификация |
964871 |
964875 |
SF3B28 |
Заводской номер |
X8A964871D0000036 X8A964871D0000045 X8A964871D0000052 X8A964871D0000056 X8A964871D0000079 X8A964871E0000003 X8A964871E0000015 X8A964871E0000016 X8A964871E0000023 X8A964871E0000024 X8A964871E0000054 X8A964871F0000005 X8A964871F0000015 X8A964871F0000016 X8A964871F0000017 X8A964871F0000018 |
X8A964875B0000052 X8A964875B0000053 |
X8ASF3B28J0000027 X8ASF3B28J0000028 X8ASF3B28J0000029 X8ASF3B28J0000030 X8ASF3B28J0000031 X8ASF3B28J0000032 X8ASF3B28J0000033 X8ASF3B28J0000034 X8ASF3B28J0000035 X8ASF3B28J0000036 |
Номинальная вместимость, м3 |
27,6 |
38,0 |
28,0 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Модификация |
964871 |
964875 |
SF3B28 |
Заводской номер |
X8A964871D0000036 X8A964871D0000045 X8A964871D0000052 X8A964871D0000056 X8A964871D0000079 X8A964871E0000003 X8A964871E0000015 X8A964871E0000016 X8A964871E0000023 X8A964871E0000024 X8A964871E0000054 X8A964871F0000005 X8A964871F0000015 X8A964871F0000016 X8A964871F0000017 X8A964871F0000018 |
X8A964875B0000052 X8A964875B0000053 |
X8ASF3B28J0000027 X8ASF3B28J0000028 X8ASF3B28J0000029 X8ASF3B28J0000030 X8ASF3B28J0000031 X8ASF3B28J0000032 X8ASF3B28J0000033 X8ASF3B28J0000034 X8ASF3B28J0000035 X8ASF3B28J0000036 |
Снаряженная масса, кг, не более |
7400 |
8900 |
7400 |
Температура окружающей среды при эксплуатации, °С |
от -45 до +40 |
