Номер по Госреестру СИ: 81050-21
81050-21 Полуприцеп-цистерна
(SF3B38)
Назначение средства измерений:
Полуприцепы-цистерны SF3B38 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования, временного хранения нефтепродуктов и проведения сливо-наливных операций.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Программное обеспечение
отсутствуетЛист № 3 Всего листов 4
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. Для гашения гидравлических ударов во время движения ППЦ оснащены волнорезами.
К верхней части обечайки корпуса ППЦ приварена заливная горловина с установленным указателем уровня налива. ППЦ являются транспортными мерами полной вместимости.
Технологическое оборудование предназначено для операций налива-слива и включает в себя:
-
- заливную горловину;
-
- указатель уровня;
-
- дыхательный клапан;
-
- рукава напорно-всасывающие;
-
- клапан донный;
-
- кран шаровой;
-
- съемная крышка горловины.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.
Общий вид полуприцепов-цистерн SF3B38 зав. №№ X8ASF3B38L0000778,
X8ASF3B38L0000779, X8ASF3B38L0000781, X8ASF3B38L0000782, X8ASF3B38L0000783,
X8ASF3B38L0000784, X8ASF3B38L0000786, X8ASF3B38L0000787 представлен на рисунке
-
1.

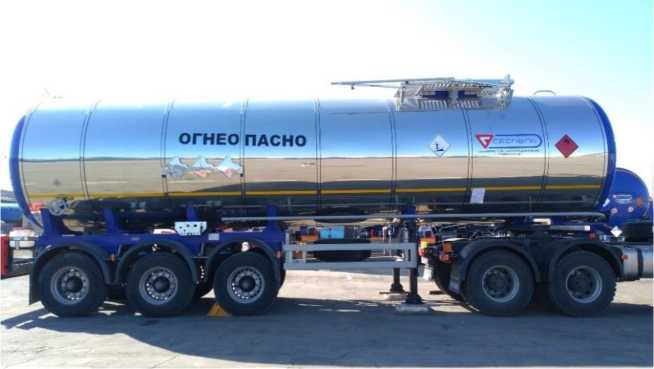

Рисунок 1 - Общий вид полуприцепов-цистерн SF3B38
Места пломбирования полуприцепов-цистерн SF3B38 зав. №№ X8ASF3B38L0000778, X8ASF3B38L0000779, X8ASF3B38L0000781, X8ASF3B38L0000782, X8ASF3B38L0000783, X8ASF3B38L0000784, X8ASF3B38L0000786, X8ASF3B38L0000787 представлены на рисунке
-
2.

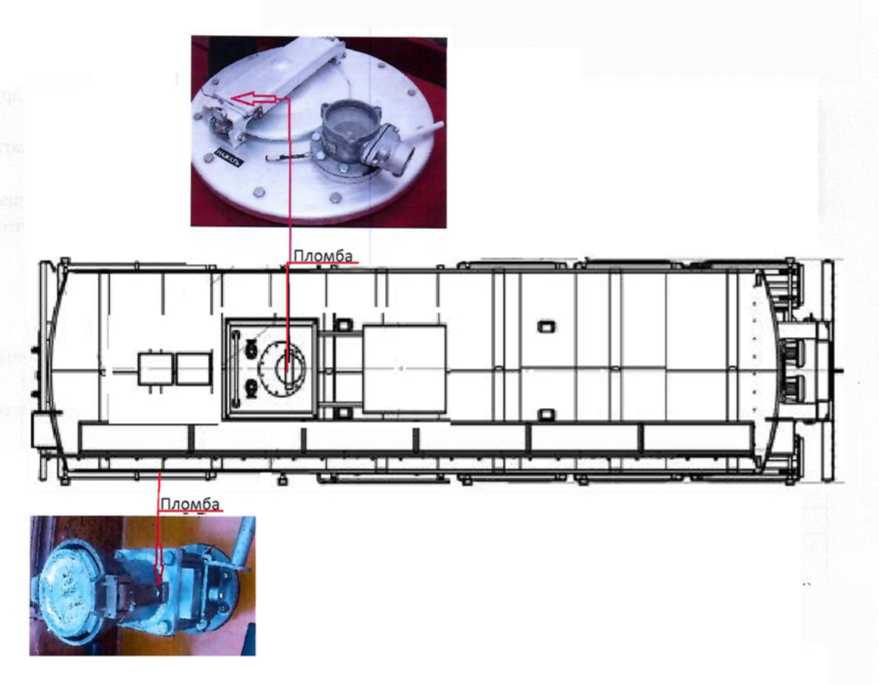

Рисунок 2 - Места пломбирования полуприцепов-цистерн SF3B38
Местами пломбировки являются:
-
• крышка горловины;
-
• донный клапан.
Пломбируются с помощью свинцовых пломб и проволоки.
Программное обеспечение отсутствует
Лист № 3 Всего листов 4
Таблица 2 -
Наименование |
Обозначение |
Кол-во, шт |
Примечание |
Полуприцеп-цистерна |
SF3B38 |
8 |
Зав. №№ X8ASF3B38L0000778, X8ASF3B38L0000779, X8ASF3B38L0000781, X8ASF3B38L0000782, X8ASF3B38L0000783, X8ASF3B38L0000784, X8ASF3B38L0000786, X8ASF3B38L0000787 |
Формуляр |
SF3B38.1S-0000-33 ФО |
8 |
- |
Руководство по эксплуатации |
- |
1 |
- |
Таблица 1 -
Наименование характеристики |
Значение |
Номинальная вместимость, дм3 |
38000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Снаряженная масса, кг, не более |
8450 |
Температура окружающей среды при эксплуатации, °С |
от минус 45 до плюс 40 |
