Номер по Госреестру СИ: 80324-20
80324-20 Полуприцеп-цистерна
(GLANPR/SL-2-RL)
Назначение средства измерений:
Полуприцепы-цистерны 964873 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к полуприцепу-цистерне 964873Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 07 февраля 2018 г. № 256
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
Изготовитель
Закрытое акционерное общество «Чебоксарское предприятие «Сеспель»(ЗАО «Чебоксарское предприятие «Сеспель»)
ИНН 2126002786
Адрес: 428021, г. Чебоксары, ул. Ленинградская, д. 36
Телефон: +7 (8352) 22-57-22
Web-сайт: https://www.sespel.com
E-mail: zaosespel@yandex.ru
Заявитель
Индивидуальный предприниматель Власов Владимир Геннадьевич(ИП Власов В.Г.)
ИНН 451300203550
Адрес: 629878, Ямало-Ненецкий АО, Пуровский р-н., п. Сывдарма,
ул. Железнодорожная, 1, кв. 12
Телефон: +7 912-422-34-50
E-mail: 79224533723@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон: +7 (3812) 68-07-99
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; крышку горловины, дыхательный клапан, механический донный клапан; заслонку быстрого закрывания; рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

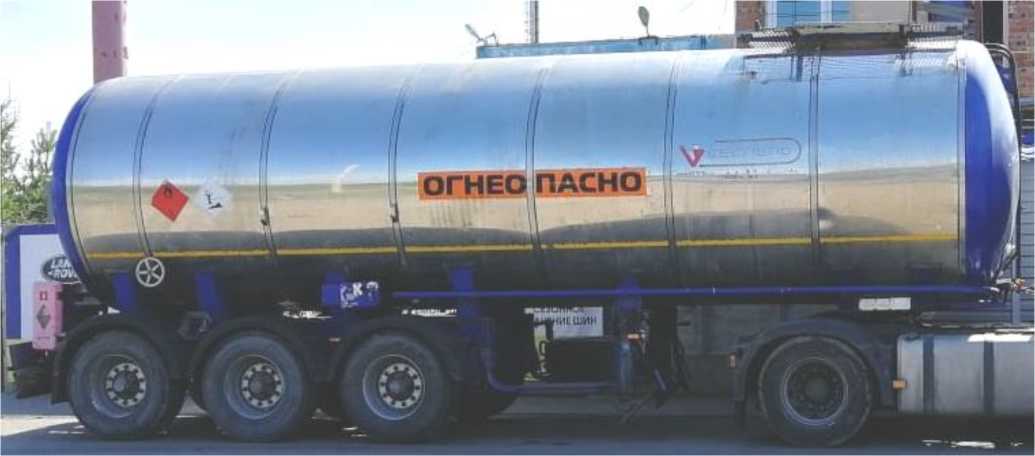

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ

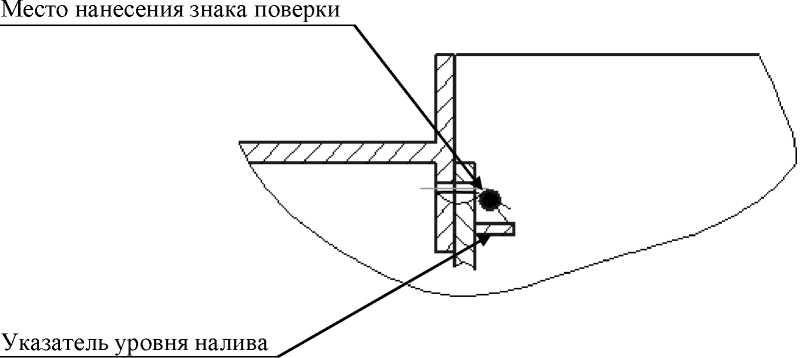

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Заводской номер |
X8A964873C0000017 |
Номинальная вместимость, м3 |
32 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Заводской номер |
X8A964873C0000017 |
Снаряженная масса, кг, не более |
8100 |
Температура окружающей среды при эксплуатации, °С |
от -45 до +40 |
