Номер по Госреестру СИ: 81042-21
81042-21 Полуприцепы-цистерны
(SF3B28, SF3B30, SF3938)
Назначение средства измерений:
Полуприцепы-цистерны SF3B28, SF3B30, SF3938 (далее - ППЦ) предназначены для измерения объема нефтепродуктов, нефти и других жидкостей (кроме пищевых), а также для их транспортирования, временного хранения и проведения сливо-наливных (наполнение-опорожнение) операций.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Внешний вид.
Полуприцепы-цистерны
Рисунок № 4
Внешний вид.
Полуприцепы-цистерны
Рисунок № 5
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной емкости цилиндрической формы постоянного и переменного сечения. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ППЦ оборудованы горловинами цилиндрической формы с установленным указателем уровнем налива. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины с заливным люком;
-
- дыхательный клапан;
-
- донный клапан;
-
- шаровой кран;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ППЦ представлен на рисунках 1-3.
Рисунок 1 - Общий вид ШШ, SF3B28
Рисунок 2 - Общий вид ШШ, SF3B30

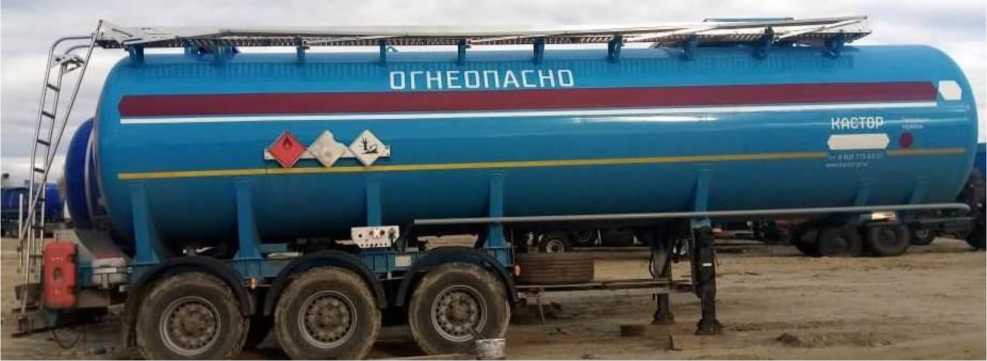

Рисунок 3 - Общий вид ПП, SF3938
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.
Верхний борт / цистерны I
*
'> : юте,а. уровня

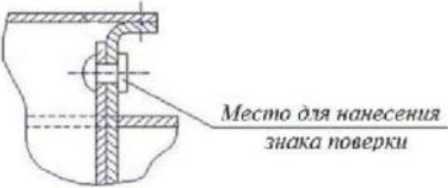

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
Наименование |
Обозначение |
Количество |
Полуприцеп-цистерна |
SF3B28 |
35 шт. |
Полуприцеп-цистерна |
SF3B30 |
18 шт. |
Полуприцеп-цистерна |
SF3938 |
2 шт. |
Руководство по эксплуатации |
SF3000-0000РЭ |
1 шт |
Таблица 1 - Метрологические характеристики ННЦ, SF3B28
Наименование характеристики | |
Модификация | |
Заводской номер |
X8ASF3B28H0000145, X8ASF3B28H0000156 |
Номинальная вместимость, м3 |
26 |
Пределы допускаемой относительной погрешности ТМ, не более, % | |
Разность между номинальной и действительной вместимостью ТМ, %, не более |
Значение | |
SF3B28 | |
Х8ASF3B28H0000157, Х8ASF3B28H0000158, Х8ASF3B28H0000159, Х8ASF3B28H0000162, Х8ASF3B28H0000163, Х8ASF3B28H0000164, Х8ASF3B28H0000166, Х8ASF3B28H0000132, Х8ASF3B28H0000136, Х8ASF3B28H0000139, Х8ASF3B28H0000141, Х8ASF3B28H0000161, X8ASF3B28H0000142, X8ASF3B28H0000144, Х8ASF3B28H0000143, Х8ASF3B28H0000138, X8ASF3B28H0000148, X8ASF3B28H0000149, Х8ASF3B28H0000151, Х8ASF3B28H0000154, X8ASF3B28H0000153 |
X8ASF3B28H0000160, X8ASF3B28H0000165, X8ASF3B28H0000133, X8ASF3B28H0000134, X8ASF3B28H0000135, X8ASF3B28H0000137, X8ASF3B28H0000140, X8ASF3B28H0000147, X8ASF3B28H0000146, X8ASF3B28H0000152, X8ASF3B28H0000150, X8ASF3B28H0000155 |
26,5 |
27 |
±0,4 | |
±1,5 |
Наименование характеристики |
Значение | |||
Модификация |
SF3B30 |
SF3938 | ||
Заводской номер |
X8ASF3B30J0000119 |
X8ASF3B30J0000125 |
X8ASF3B30J0000084, X8ASF3B30J0000085, X8ASF3B30J0000083, X8ASF3B30J0000121, X8ASF3B30J0000122, X8ASF3B30J0000129, X8ASF3B30J0000120, X8ASF3B30J0000127, X8ASF3B30J0000128, X8ASF3B30J0000124, X8ASF3B30J0000130, X8ASF3B30J0000131, X8ASF3B30J0000132, X8ASF3B30J0000133, X8ASF3B30J0000126, X8ASF3B30J0000123 |
X8ASF3938K0000001, X8ASF3938K0000002 |
Номинальная вместимость, м3 |
27 |
28 |
29 |
36 |
Пределы допускаемой относительной погрешности ТМ, не более, % |
± 0,4 | |||
Разность между номинальной и действительной вместимостью ТМ, %, не более |
± 1,5 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | ||
Модификация |
SF3B28 |
SFB30 |
SF3938 |
Заводской номер |
X8ASF3B28H0000157, X8ASF3B28H0000158, X8ASF3B28H0000159, X8ASF3B28H0000160, X8ASF3B28H0000162, X8ASF3B28H0000163, X8ASF3B28H0000164, X8ASF3B28H0000165, X8ASF3B28H0000166, X8ASF3B28H0000132, X8ASF3B28H0000133, X8ASF3B28H0000134, X8ASF3B28H0000135, X8ASF3B28H0000136, X8ASF3B28H0000137, X8ASF3B28H0000139, X8ASF3B28H0000140, X8ASF3B28H0000141, X8ASF3B28H0000161, X8ASF3B28H0000142, X8ASF3B28H0000145, X8ASF3B28H0000144, X8ASF3B28H0000143, X8ASF3B28H0000138, X8ASF3B28H0000147, X8ASF3B28H0000148, X8ASF3B28H0000146, X8ASF3B28H0000149, X8ASF3B28H0000151, X8ASF3B28H0000152, X8ASF3B28H0000154, X8ASF3B28H0000150, X8ASF3B28H0000155, X8ASF3B28H0000153, X8ASF3B28H0000156 |
X8ASF3B30J0000084, X8ASF3B30J0000085, X8ASF3B30J0000083, X8ASF3B30J0000119, X8ASF3B30J0000121, X8ASF3B30J0000122, X8ASF3B30J0000129, X8ASF3B30J0000120, X8ASF3B30J0000127, X8ASF3B30J0000128, X8ASF3B30J0000130, X8ASF3B30J0000124, X8ASF3B30J0000125, X8ASF3B30J0000133, X8ASF3B30J0000132, X8ASF3B30J0000131, X8ASF3B30J0000126, X8ASF3B30J0000123, |
X8ASF3938K0000001, X8ASF3938K0000002 |
Снаряженная масса, кг, не более |
8000 |
7400 |
7500 |
Температура окружающей среды при эксплуатации, °C |
от -40 до +45 |
