Номер по Госреестру СИ: 87865-23
87865-23 Полуприцеп-цистерна
(ППЦ 964844)
Назначение средства измерений:
Полуприцеп-цистерна ШШ, 964844 (далее - цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведен в разделе 2 «Общие сведения об изделии» паспорта полуприцеп-цистерны 11Ц 964844.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений1риказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
ПравообладательЗакрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ» (ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)
ИНН 2126002786
Адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76
Телефон: (8352) 62-26-38
E-mail: zaosespel@yandex.ru
Изготовитель
Закрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ» (ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)ИНН 2126002786
Адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76
Телефон: (8352) 62-26-38
E-mail: zaosespel@yandex.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»Юридический адрес: 190005, г. Санкт-Петербург Московский пр., д. 19
Фактический адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Правообладатель
Закрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ» (ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)ИНН 2126002786
Адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76
Телефон: (8352) 62-26-38
E-mail: zaosespel@yandex.ru
Полуприцеп-цистерна ПП, 964844 представляет собой сварную емкость цилиндрической формы переменного сечения, состоящей из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также герметичных перегородок, разделяющих емкость на три изолированных отсека. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы.
К верхней части цистерны, на каждом отсеке, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.
На горловине также смонтированы дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем, датчик предельного уровня наполнения.
Принцип действия цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждого отсека цистерны.
Указатель уровня налива представляет собой угольник, приваренный к горловине цистерны.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Идентификационный VIN номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен ударным методом на металлическую табличку закрепленную на раме при помощи алюминиевых заклепок. В паспорте цистерны запись идентификационного номера сделана чернилами синего цвета.
К полуприцеп-цистерне ПП, 964844 данного типа относится цистерна с VIN номером X8А964844D0000006.
Общий вид полуприцеп-цистерны ПП, 964844 приведен на рисунке 1.
Табличка с идентификационным номером представлена на рисунке 2.
Нанесение знака поверки на полуприцеп-цистерну ПП, 964844 не предусмотрено.
Место нанесения идентификационного номера
< ОГНЕОПАСНО

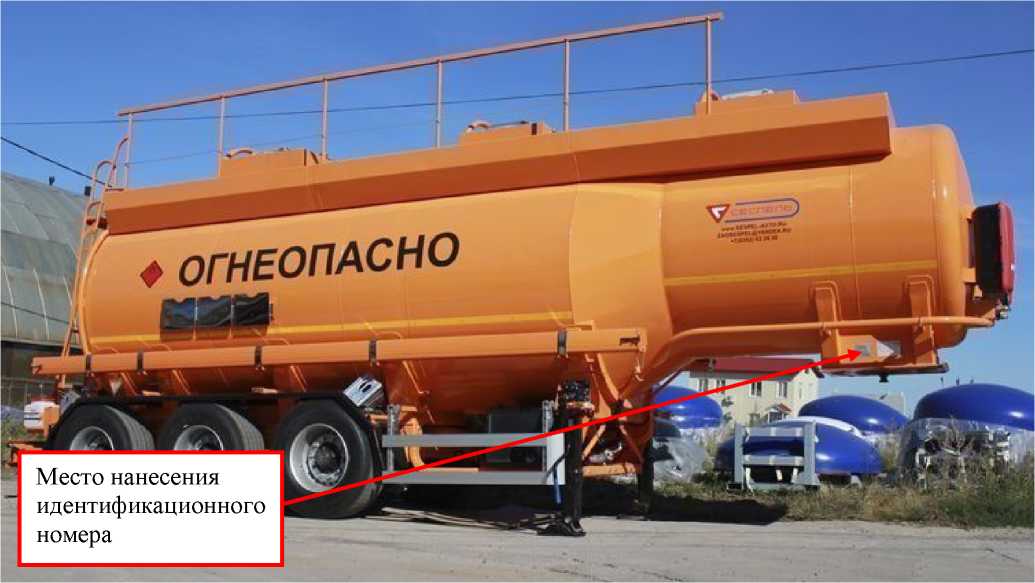

Рисунок 1 - Общий вид полуприцеп-цистерны ШШ, 964844 с VIN номером X8A964844D0000006

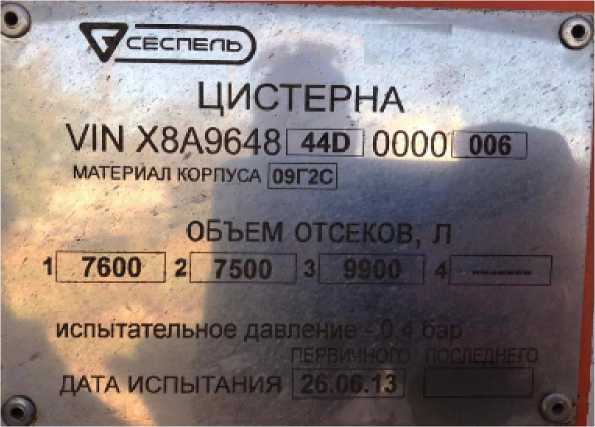

Рисунок 2 - Табличка с идентификационным номером полуприцеп-цистерны ШШ, 964844
Таблица 3 - Комплектность полуприцеп-цистерны 1ИЩ 964844
Наименование |
Обозначение |
Количество |
Полуприцеп-цистерна |
ППЦ 964844 |
1 шт. |
Рукав напорно-всасывающий Ду80 мм, с соединительной арматурой |
2 шт. | |
Противооткатный упор |
— |
2 шт. |
Огнетушитель ОП-4 |
— |
1 шт. |
Рукоятка привода опорного устройства |
— |
1 шт. |
Ключ для ящика технологического оборудования |
2 шт. | |
Насосная установка |
— |
по заказу |
Паспорт |
4977.01.044-0000 ПС |
1 экз. |
Руководство по эксплуатации |
4977.01.044-0000 РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, дм3 |
25000 |
Номинальная вместимость отсеков, дм3: | |
1 отсек |
7600 |
2 отсек |
7500 |
3 отсек |
9900 |
Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % |
± 0,40 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -40 до +45 от 84,0 до 106,7 до 80 |
Средний срок службы, лет, не менее |
10 |
