Номер по Госреестру СИ: 81115-20
81115-20 Полуприцепы-цистерны
(964875, SF3B30)
Назначение средства измерений:
Полуприцепы-цистерны 964875, SF3B30 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид.
Полуприцепы-цистерны

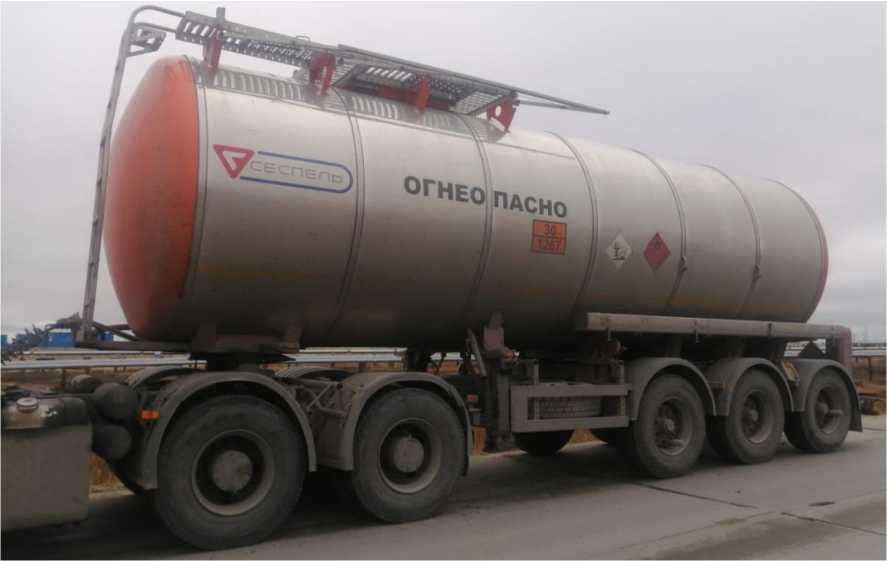

Рисунок № 3

Внешний вид.
Полуприцепы-цистерны
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к полуприцепам-цистернам 964875, SF3B30Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основное средство поверки - рабочий эталон единицы объемного расхода жидкости 2 разряда с доверительными границами суммарной погрешности ±0,15 % в соответствии с частью 1 Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
Изготовитель
Закрытое акционерное общество «Чебоксарское предприятие «Сеспель»(ЗАО «Чебоксарское предприятие «Сеспель»)
ИНН 2126002786
Адрес: 428021, г. Чебоксары, ул. Ленинградская, д. 36
Телефон: +7 (8352) 22-57-22
Web-сайт: https://www.sespel.com
E-mail: zaosespel@yandex.ru
Заявитель
Общество с ограниченной ответственностью «ПОЛЮС»(ООО «ПОЛЮС»)
ИНН 5836689745
Адрес: 440000, Пензенская обл., г. Пенза, ул. Революционная, д. 71. эт. 15, оф. 15 Телефон: +7 (8412) 23-59-91
E-mail: agroeko.shmidt@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон: +7 (3812) 68-07-99
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня и воздухоотводящим устройством;
-
- крышка горловины с заливным люком;
-
- клапан дыхательный;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
ППЦ были выпущены в следующих модификациях: 964875, SF3B30, которые отличаются внешним видом, номинальной вместимостью и снаряженной массой.
Общий вид ППЦ представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

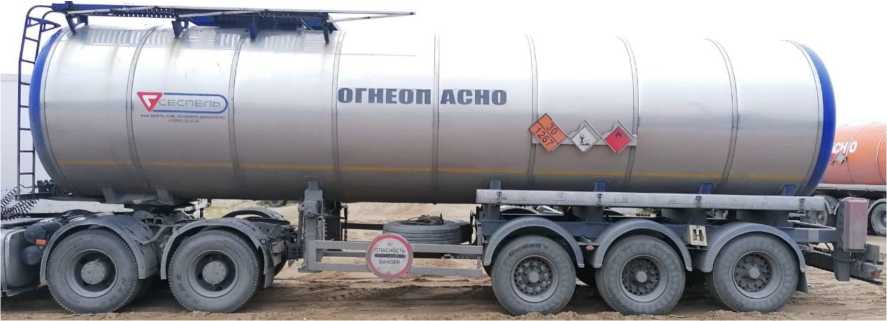

Рисунок 1 - Общий вид ШШ, 964875

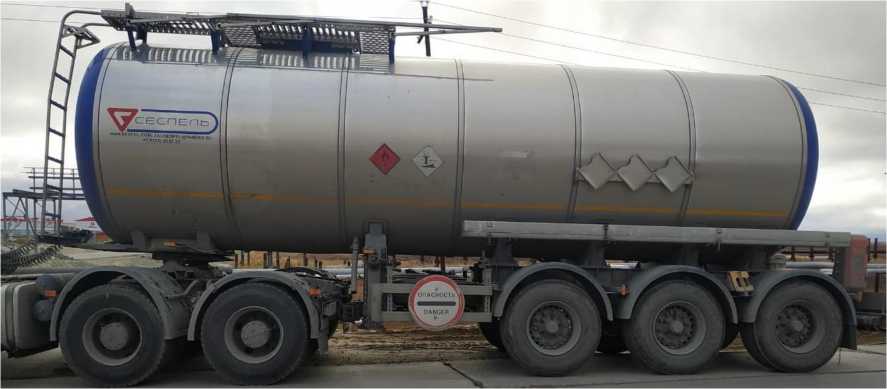

Рисунок 2 - Общий вид ШШ, SF3B30

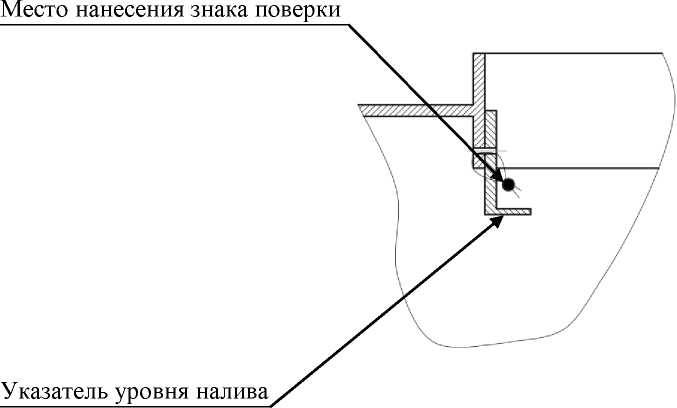

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификация |
964875 |
SF3B30 |
Заводской номер |
X8A964875E0000096 |
X8ASF3B30H0000043 |
X8A964875E0000097 |
X8ASF3B30H0000044 | |
X8A964875E0000098 |
X8ASF3B30H0000061 | |
X8A964875E0000102 | ||
Номинальная вместимость, м3 |
38,0 |
30,0 |
Пределы допускаемой относительной | ||
погрешности ТМ, % |
±0,4 | |
Разность между номинальной и действительной | ||
вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация |
964875 |
SF3B30 |
Заводской номер |
X8A964875E0000096 |
X8ASF3B30H0000043 |
X8A964875E0000097 |
X8ASF3B30H0000044 | |
X8A964875E0000098 |
X8ASF3B30H0000061 | |
X8A964875E0000102 | ||
Снаряженная масса, кг, не более |
8090 |
7550 |
Температура окружающей среды | ||
при эксплуатации, °С |
от -45 до +40 |
