Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести оси взвешиваемого автотранспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-485 передается на внешнее устройство (персональный компьютер и т.п.). Персональный компьютер (далее - ПК) служит для отображения результатов взвешивания, хранения информации и управления весами.

Конструктивно весы состоят грузоприемного устройства (далее - ГПУ) и электронной части (аналого-цифрового преобразователя, аппаратуры отображения и регистрации). ГПУ состоит из одной или двух платформ, которые опираются на весоизмерительные тензорезистор-ные датчики (от 4 до 8 шт.). ГПУ устанавливается на железобетонном фундаменте.

В качестве аналого-цифрового преобразователя (устройства обработки аналоговых данных) используется преобразователь ДП-4, ДП-8, изготовитель - ООО «ЮУВЗ».

Преобразователь предназначен для питания тензометрических датчиков, преобразования аналогового сигнала датчиков в цифровой код и обмена информацией с ПК по последовательному интерфейсу RS-485.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• -  датчики весоизмерительные тензорезисторные ST, SHB, изготовитель - ООО «ЮУВЗ», Россия; (регистрационный № 68154-17);

• -  датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - «BIGMA Messtechnik GmbH», Германия; (регистрационный № 68746-17);

• -  датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный № 67871-17);

• -  датчики весоизмерительные тензорезисторные WBK, изготовитель - «CAS Corporation Ltd», Республика Корея (регистрационный № 56685-14);

• -  датчики весоизмерительные тензорезисторные ZS, изготовитель - «Keli Sensing Technology (Ningbo) Co, Ltd», Китай (регистрационный № 75819-19);

• -  датчики весоизмерительные сжатия RС3, изготовитель - «Flintec GmbH», Германия (регистрационный № 50843-12).

Весы выполняют следующие функции:

• -  полуавтоматическое устройство установки на нуль;

• -  устройство первоначальной установки на нуль;

• -  сигнализация о перегрузке;

• -  хранение результатов измерений и составление отчетных документов по типам взвешенных ТС и грузов за определенные промежутки времени.

Весы выпускаются в модификациях: ВАТ-Д-20-10, ВАТ-Д-20-20 ВАТ-Д-20-50, ВАТ-Д-30-10, ВАТ-Д-30-20, ВАТ-Д-30-50, отличающихся максимальной нагрузкой, ценой деления и габаритными размерами ГПУ.

Весы при заказе имеют обозначения вида ВАТ-Д-Н-Х-К-О, где ВАТ-Д - обозначение типа;

Н - максимальная нагрузка, Max, т: 20, 30;

Х - действительная цена деления, кг: 10; 20; 50;

К - класс точности по ГОСТ 33242-2015 для определения полной массы ТС:.......1; 2

О - класс точности по ГОСТ 33242-2015 для определения нагрузки

на одиночную ось или нагрузка на группу осей.....................................В; С; D, Е

Маркировка весов производится на маркировочную табличку, расположенную на ГПУ весов, на которой нанесено:

• -     товарный знак изготовителя;

• -     тип весов;

• -     направление движения при взвешивании;

• -     напряжение питания, В;

• -     частота переменного тока, Гц;

• -     диапазон температур;

• -     номер версии ПО;

• -     класс точности при определении полной массы ТС;

• -     класс точности при определении нагрузки на единичную ось;

• -     класс точности при определении нагрузки на группу осей;

• -     максимальная нагрузка, Max = ... кг или т;

• -     минимальная нагрузка для взвешивания в движении, Min = ... кг или т;

• -     цена деления (действительная цена деления), d = . кг или т;

• -     максимальная рабочая скорость, Vmax = . км/ч;

• -     минимальная рабочая скорость, Vmin = . км/ч;

• -   знак утверждения типа.

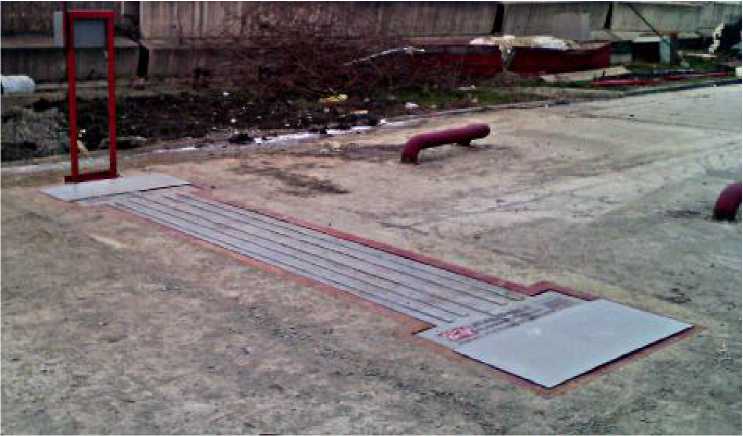

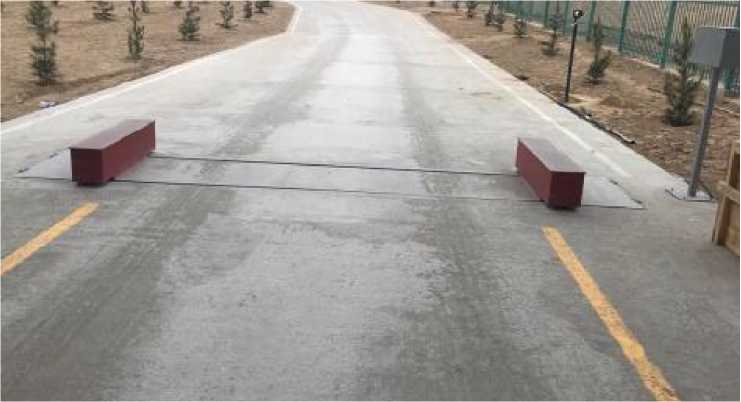

Внешний вид ГПУ весов показан на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов

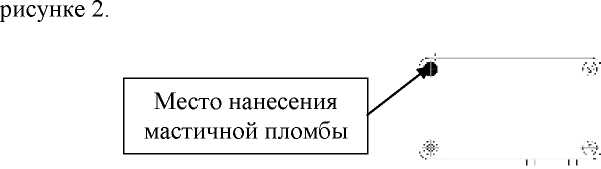

Схема пломбировки преобразователя от несанкционированного доступа представлена на

Рисунок 2 - Схема пломбировки корпуса преобразователя

Таблица 8 -

Таблица 2 - Метрологические характеристики

Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 3.

Таблица 3 - Метрологические характеристики

MPE при определении полной массы ТС в движении не превышают большего из следующих значений:

а) рассчитанному в соответствии с таблицей 5 и округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где n - число осей при суммировании.

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 5, округленного до ближайшего значения цены деления;

б) 1-d - при первичной поверке, 2^d - при периодической поверке.

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 6, округленного до ближайшего значения цены деления;

б) Pd^n - при первичной поверке, 2^п - при периодической поверке,

где n - число осей в группе, для одиночных осей n = 1.

Таблица 6 - Метрологические характеристики

Таблица 7 - Основные технические характеристики
