Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого материала в электрический аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого материала. Этот сигнал подвергается аналого-цифровому преобразованию весоизмерительным преобразователем (индикатором) с дальнейшим определением значения массы.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования сыпучих материалов.

Конструктивно дозаторы состоят из одного или нескольких грузоприёмных устройств (далее - ГПУ), одного или нескольких весовых устройств и системы управления и контроля.

ГПУ дозатора может быть выполнено в виде грузоприемного бункера, воронки, пространственной рамы, платформы, патрубка заполнения клапанного мешка с элементами фиксации тары.

Весовое устройство (далее - ВУ) состоит из одного или нескольких тензорезисторных весоизмерительных датчиков, установленных между ГПУ и силовым каркасом дозатора, либо на пол (специальное основание) рабочего помещения, а также индикатора.

Система управления включает в себя многофункциональный шкаф автоматики (далее - МША), шкаф пневматики (далее - ШП), шкаф силовой (далее - ШС) и может быть интегрирована в состав другой системы управления технологическим процессом. Возможно также объединение ШП и ШС с МША.

В дозаторах применяется весовой индикатор КВ-007КМ, КВ-107КС, изготовитель ООО «Южно-Уральский Весовой Завод».

Индикатор монтируется в МША или отдельно.

Управление дозатором осуществляются при помощи кнопок, расположенных на лицевой панели индикатора и дверце МША, или с выносного пульта управления (кнопочного поста).

Подача продукта в тару может осуществляться с помощью различных питателей, их сочетаний и количества в зависимости от свойств дозируемых материалов (самотёком через заслонку или клапан, шнеком, ленточным или вибрационным питателем и т.п.).

В дозаторах могут использоваться следующие датчики:

• - датчики весоизмерительные тензорезисторные ST, SHB, модификации SHB-M-C12, ST-M-A22, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68154-17, изготовитель ООО «ЮжноУральский Весовой Завод», г.Уфа;

• - датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4, Т24АМ2, Т40А, Т60АМ1, Т50М1; (регистрационный номер 53838-13), изготовитель ЗАО «Весоизмерительная компания Тензо-М», пос. Красково;

• - датчики весоизмерительные тензорезисторные Н2 и Н11 мод. Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3, модификации Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С3, Н11-1-С3 (регистрационный номер 55200-13), изготовитель ЗАО «Весоизмерительная компания Тензо-М», пос. Красково;

• - датчики весоизмерительные тензорезисторные HLC, BLC, ELC (регистрационный номер 21177-13), изготовитель фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA, BSS, HBS, BCA (регистрационный номер 51261-12), изготовитель фирма «С AS Corporation», Корея.

Дозаторы выпускаются в различных модификациях и конструктивных исполнениях, отличающихся метрологическими характеристиками и имеющих обозначение:

ДТР-Н-К,

где Н - наибольший предел (Мах), кг;

К - класс точности в соответствии с ГОСТ 8.610-2012.

На МША прикрепляется маркировочная табличка, содержащая следующую информацию:

• - наименование и товарный знак изготовителя;

• - наименование и тип дозатора;

• - наибольший предел, Мах;

• - обозначение модификации дозатора;

• - наименьший предел, Min;

• - класс точности, Х(х);

• - цена деления шкалы, d;

• - регистрационный номер;

• - напряжение электропитания, В;

• - частота переменного тока электропитания, Гц;

• - заводской номер;

• - дата изготовления;

• - знак утверждения типа средства измерений;

• - диапазон рабочих температур °С.

Общий вид различных ГПУ дозаторов показан на рисунках 1, 2. Общий вид индикаторов показан на рисунке 3.

Схема пломбировки контроллера от несанкционированного доступа показана на рисунке 4.

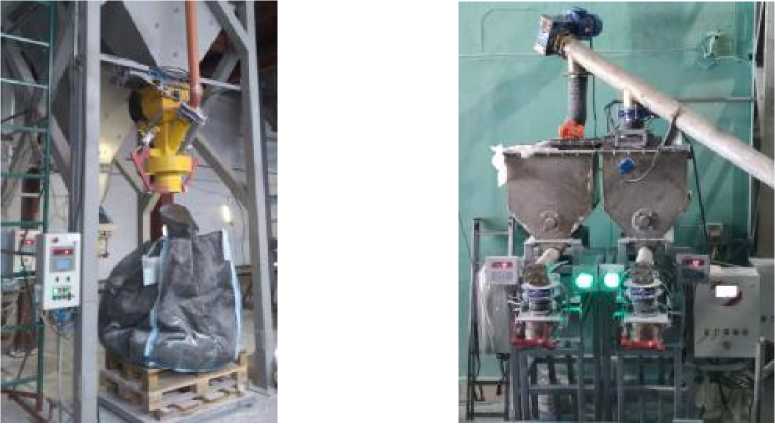

Рисунок 1 - Внешний вид ГПУ дозаторов «ДТР»

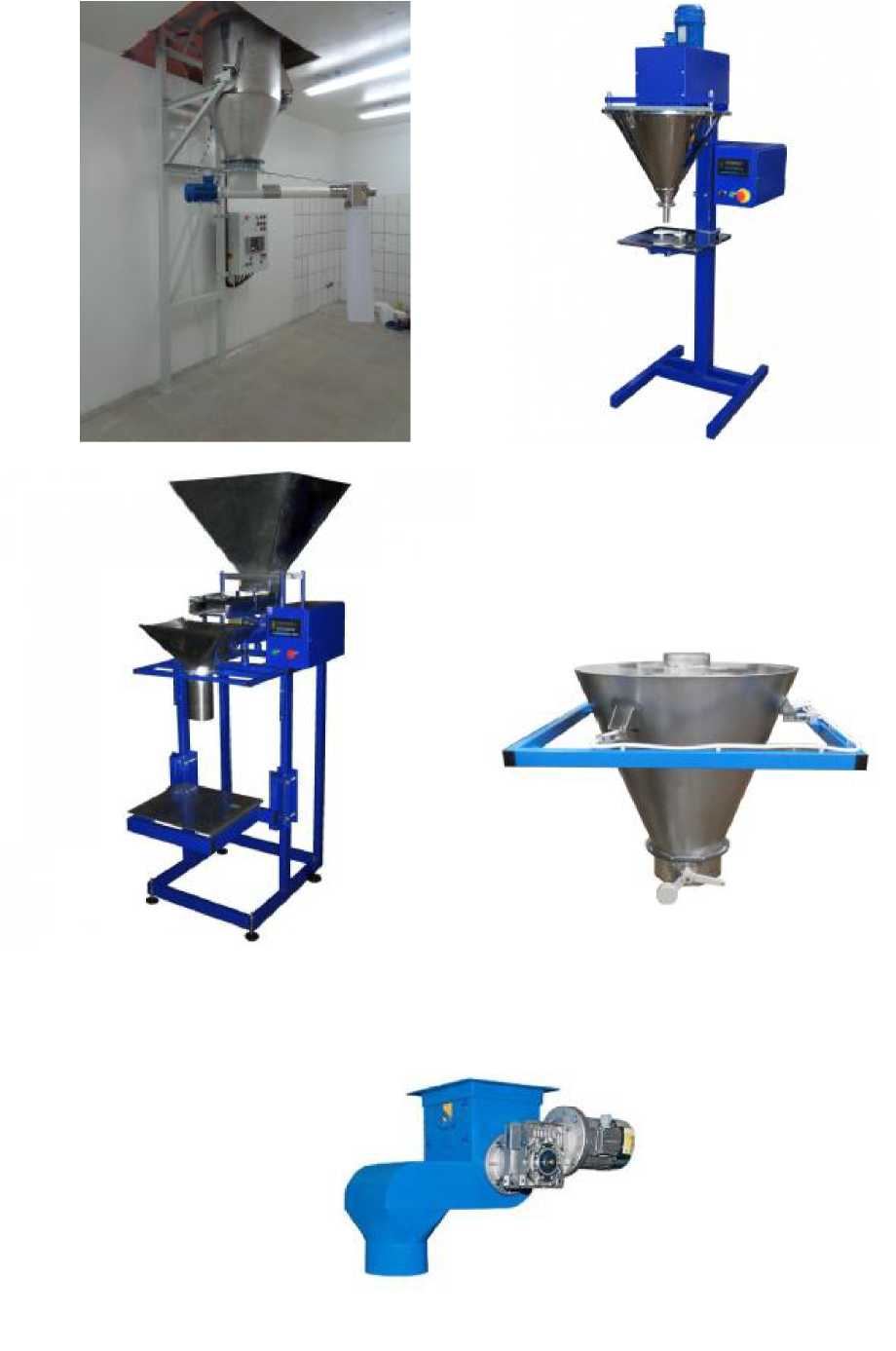

Рисунок 2 - Внешний вид ГПУ дозаторов «ДТР»

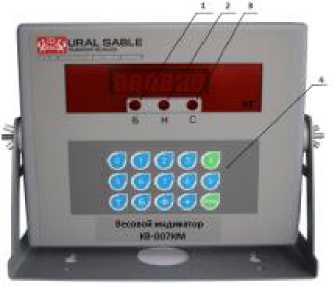

КВ-007КМ

Рисунок 3

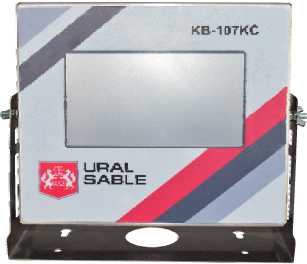

КВ-107КС

- Общий вид весовых индикаторов

КВ-007КМ

КВ-107КС

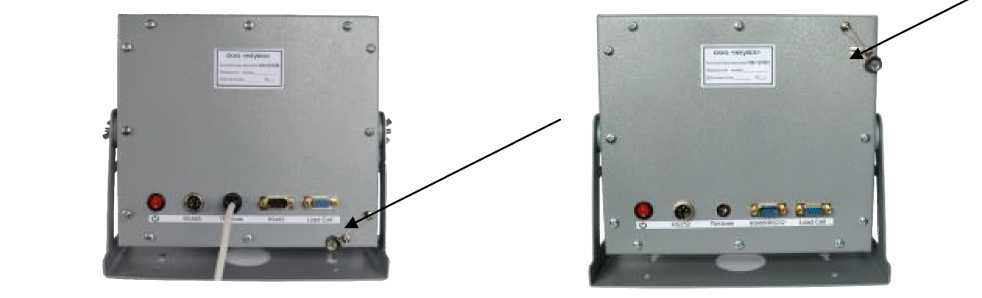

Рисунок 4 - Схема пломбировки индикаторов от несанкционированного доступа

Таблица 5 -

Примечание - Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначен дозатор.

Значения Мах, Min, d, максимальная производительность и допустимое значение номинальной минимальной дозы (Minfill) по ГОСТ 8.610-2012 модификаций представлены в таблице 2.

Таблица 2 - Метрологические характеристики

Максимально допустимое отклонение каждой дозы от среднего значения MPD приведены в таблице 3.

аблица 3 - Максимально допустимое отклонение каждой дозы от среднего значения

аблица 4 - Основные технические характеристики
