Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передана на периферийные устройства.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и имеет модульную конструкцию.

Грузоприемное устройство (далее — ГПУ) средства измерений представляет собой металлическую конструкцию, выполненную в виде платформы для размещения на ней объекта измерений. Платформа опирается на один или четыре тензорезисторных весоизмерительных датчика (далее — датчика). ГПУ оснащено узлами встройки (крепления) датчиков.

В составе ГПУ используются датчики:

• - датчики весоизмерительные тензорезисторные BR, изготовитель - ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB (регистрационный № 77382-20);

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA (регистрационный № 51261-12);

• - датчики весоизмерительные тензорезисторные Т, модификации Т2, Т24АМ2, Т50М1, Т50М2 (регистрационный № 53838-13).

Сигнальные кабели датчиков подключаются напрямую или через соединительную коробку к электронному весоизмерительному устройству (далее - прибор весоизмерительный), которое представляет собой индикатор (п.Т.2.2.2 ГОСТ OIML R 76-1-2011).

Приборы весоизмерительные представляют результаты взвешивания и имеют клавиши управления средством измерений. В составе средства измерений, в зависимости от исполнения, могут использоваться следующие электронные весоизмерительные устройства:

• - преобразователь весоизмерительный КВ-007КМ, изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;

• - весовой индикатор КВ-107КС (может быть оснащен устройством обработки аналоговых данных или устройством обработки цифровых данных), изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;

• - весовой индикатор КВ-008Т, изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа;

• - преобразователь весоизмерительный ТВ-003/09, изготавливаемый ООО «ЮУВЗ», Республика Башкортостан, г. Уфа.

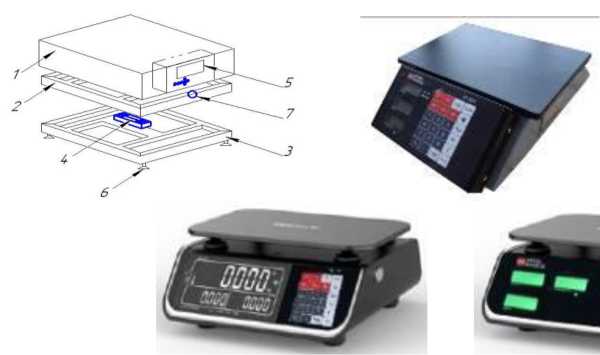

а) общий вид весов BEP-TORG-[M]-C-^] настольного исполнения с одним датчиком (1 - грузоприемная платформа; 2 - верхняя опорная рама; 3 - нижняя опорная рама; 4 - датчик; 5 - прибор весоизмерительный; 6 - регулируемая опора; 7 - пузырьковый уровень)

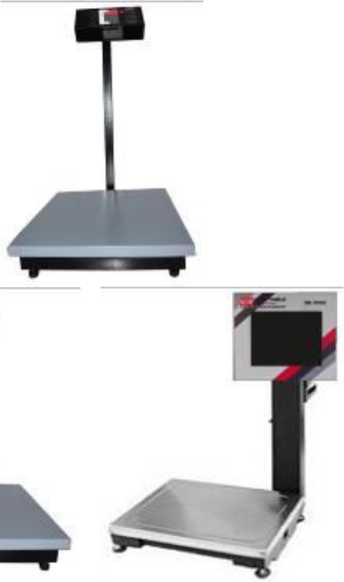

б) общий вид весов BEP-TORG-[M]-n-^] напольного исполнения со стойкой с одним датчиком (1 - грузоприемная платформа; 2 - верхняя опорная рама; 3 - нижняя опорная рама; 4 - датчик; 5 - прибор весоизмерительный; 6 - регулируемая опора; 7 - пузырьковый уровень; 8 - стойка)

Рисунок 1 - Общий вид (пример) весов

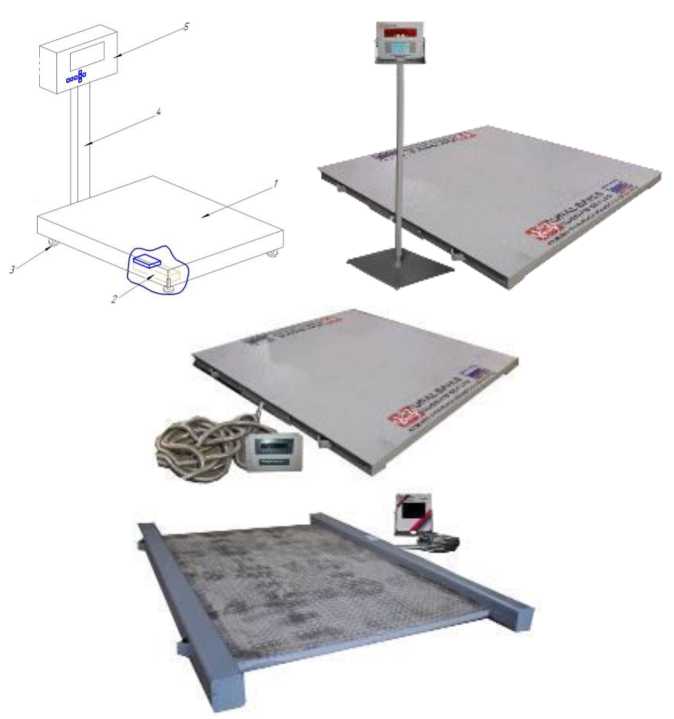

в) общий вид весов BEP-TORG-[M]-n-^] напольного исполнения с четырьмя датчиками

(1 - грузоприемная платформа; 2 - датчик; 3 - регулируемая опора; 4 - стойка; 5 - прибор весоизмерительный)

Рисунок 2 - Общий вид (пример) весов

КВ-007КМ

КВ-107КС

ТВ-003/09

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).

Средства измерений выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2, 3), а также исполнением ГПУ и весоизмерительного прибора (могут быть выполнены из конструкционной стали, нержавеющей стали или иметь пластмассовый корпус; весы или отдельные модули могут быть выкрашены в цвет, отличный от приведенного на рисунках 1 - 3) и имеют следующие обозначения:

где:

ВЕР-TORG - обозначение типа;

[М] - значение максимальной нагрузки (Max), кг: 15; 30; 40; 50; 60; 100; 150; 200; 300;

[Х] - условное обозначение исполнения ГПУ весов: С - настольные; П - напольные;

[Д] - условное обозначение исполнения модификаций:

• 1 - однодиапазонные весы;

• 2 - двухдиапазонные весы.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус прибора весоизмерительного, входящего в состав средства измерений, наносится пломба с изображением знака поверки. Схема пломбировки определяется исполнением средства измерений и приведена на рисунке 4.

1

1

1

КВ-008Т

1

ТВ-003/09

Рисунок 4 - Схема пломбировки приборов весоизмерительных (1 - свинцовая, пластиковая или мастичная пломба)

Нанесение знака поверки на средство измерений не предусмотрено.

Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде металлической пластинки, крепится при помощи заклепок на раму ГПУ и содержит следующие основные данные, нанесенные ударным методом:

• - адрес, наименование или товарный знак предприятия изготовителя;

• - модификация;

• - заводской номер (арабские цифры);

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - знак утверждения типа;

• - год выпуска;

• - идентификационный номер программного обеспечения;

• - диапазон выборки массы тары;

• - диапазон температур.



Рисунок 4 - Общий вид (пример) маркировочной таблички

Таблица 4 -

Класс точности весов по ГОСТ OIML R 76-1-2011                      III (сред

ний)

Диапазон уравновешивания (выборки) массы тары            100 % Max (100 %

Maxr)

Модификации весов, максимальная нагрузка Мах (Мах_г), поверочный интервал e (е) число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
