Назначение средства измерений:
Датчики весоизмерительные тензорезисторные BR (далее - средство измерений) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

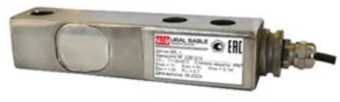

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе средства измерений, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 10 документа РЭ 427378-024-15285126-19 «Датчики весоизмерительные тензорезисторные BR. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
ТУ 427378-024-15285126-22 «Датчики весоизмерительные тензорезисторные BR. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Телефон/факс: +7(34792) 4-71-08, 4-71-09
адрес электронной почты: zavod@uuvz.ru
Изготовитель
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Адрес места осуществления деятельности: 453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1
Телефон/факс: +7(34792) 4-71-08, 4-71-09
адрес в Интернет: www.uuvz.ru
адрес электронной почты: zavod@uuvz.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;
адрес электронной почты: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)ИНН 0256013376
Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6
Телефон/факс: +7(34792) 4-71-08, 4-71-09
адрес электронной почты: zavod@uuvz.ru
сопротивления соединенных по мостовой схеме тензорезисторов при
Принцип действия средства измерений основан на изменении электрического возникновении деформации упругого элемента средства измерений под действием прилагаемой нагрузки. При
подаче внешнего напряжения изменение электрического сопротивления вызывает появление в диагонали моста нагрузке.
Средство
электрического сигнала напряжения, изменяющегося пропорционально
измерений представляет собой датчики весоизмерительные по ГОСТ 8.631-2013 (вид прикладываемой нагрузки - сжатие и/или растяжение для модификаций BR-S и изгиб для модификаций BR) и включает в себя следующие основные части, заключённые в герметичный кожух:
-
- упругий элемент, выполненный из алюминия или нержавеющей стали, и наклеенные на него тензорезисторы, соединенные по мостовой схеме, элементы температурной компенсации;
-
- элементы электрического соединения тензорезисторов и сигнального кабеля. Модификации средства измерений имеют обозначения вида:
где:
BR - обозначение типа датчиков;
-
[1] - условное обозначение формы исполнения датчика:
S - S-образная форма (вид прикладываемой нагрузки - сжатие или растяжение); обозначение отсутствует для модификаций в форме балки (вид прикладываемой нагрузки - изгиб);
-
[2] - значение максимальной нагрузки, т: в соответствии с таблицей 2;
-
[3] - условное обозначение модификаций во взрывозащищённом исполнении:
Ex - модификации во взрывозащищённом исполнении;
обозначение отсутствует для модификаций, выполненных не во взрывозащищенном исполнении.
Общий вид средств измерений приведен на рисунке 1.

BR


BR-S
BR-S
Рисунок 1 — Общий вид средств измерений (примеры)
Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде наклейки, разрушаемой при снятии, наносится на корпус средства измерений и содержит следующие основные данные:
-
- наименование, торговую марку изготовителя;
-
- обозначение модификации;
-
- заводской (серийный) номер (в цифро-буквенном формате);
-
- обозначение класса точности по ГОСТ 8.631-2013;
-
- значение максимальной нагрузки (Emax), т;
-
- значение минимальной нагрузки (Emin), т;
-
- значение минимального поверочного интервала (vmin), кг;
-
- предельные значения температуры;
-
- обозначение вида нагрузки, прикладываемой к датчику;
-
- знак утверждения типа;
-
- дата выпуска.
20 г.
20____г.
Датчик BR-S______________
Заводской №___________
C3‘J Т=-30/40 С Степень защиты: IP67
Етах=____т; Emin=0T; Vmin=____кг;
Elim=___т; Plc=0,7
Дата выпуска:
BR-[2] BR-S-[2] BR-[2]-Ex
Рисунок 2 - Общий вид (пример) маркировочных табличек средств измерений
Пломбировка средств измерений и нанесение на них знака поверки не предусмотрены.
Таблица 1 —
Наименование характеристики |
Значение | |
BR |
BR-S | |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
С | |
Максимальное число поверочных интервалов (птах) |
3000 | |
Максимальная нагрузка (Emax), т |
0,1; 0,25; 0,5; 1; 2; 3, 5; 7,5; 10; 20 |
0,1; 0,25; 0,5; 1; 2; 3, 5; 10; 15; 20 |
Минимальный поверочный интервал (vmin) |
Emax / 10000 | |
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |
Предел допустимой нагрузки (Eiim), % от Emax |
150 | |
Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z |
3000 | |
Доля от пределов допускаемой погрешности весов (pLc) |
0,7 |
Таблица 2 - Основные технические
Наименование характеристики |
Значение |
Входное сопротивление, Ом |
от 340 до 360 |
Номинальное выходное сопротивление, Ом |
от 345до 355 |
Номинальный выходной сигнал при Emax, мВ/В |
2 |
Максимальное входное знакопеременное напряжение или напряжение (питания) постоянного тока, В |
10 |
Схема подключения средств измерений |
четырех- или шестипроводная |
Предельные значения температуры, °С |
от -30 до +40 |
Классификация (маркировка) по влажности |
CH |
Маркировка взрывозащиты |
0Ех ia IIB T6 Ga X, 0Ex ia IIC T6 Ga X |
Таблица 3 - Основные технические характеристики
Модификации |
Г абаритные размеры (высота/ширина/длина) мм, не более |
Масса, кг, не более |
BR-0,1; BR-0,25; BR-0,5; BR-1; BR-2 |
32/30/133 |
1,5 |
BR-3; BR-5 |
38/38/172 |
2,5 |
BR-7,5; BR-10 |
51/51/226 |
5 |
BR-20 |
83/70/318 |
14 |
BR-S-0,1; BR-S-0,25; BR-S-0,5; BR-S-1 |
64/25/70 |
1,5 |
BR-S-2; BR-S-3; BR-S-5 |
108/25/95 |
2,5 |
BR-S-10 |
178/51/130 |
9 |
BR-S-15; BR-S-20 |
190/60/160 |
14 |
